VSH Lötfitting Anschlussverschraubung (Löt x Innengewinde)

Gruppe: K2560

VSH Lötfitting Messing K2560 ist eine Anschlussverschraubung mit einem Lötanschluss und einem Innengewinde. VSH Lötfitting Messing bietet ein Lötfitting-Sortiment für jede Weichlötanwendung. Hohe Qualität und große Maßgenauigkeit sind die obersten Prioritäten des VSH Lötfitting Messing-Sortiments.

  • hergestellt aus erstklassigem Messing
  • Nur in Wasseranwendungen zu verwenden
  • ausgestattet mit allen relevanten Zulassungen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Segmente

Zweckbau

Zweckbau

Zertifikate

KIWA

KIWA

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

0406241

Abmessung

12xG1/2"

L x B x H

13x28x28 mm

Gewicht

0,03 kg

Verpackung

Beutel (10 stk)

GTIN

08711985071016

Artikelnummer

0406307

Abmessung

15xG3/4"

L x B x H

15x35x35 mm

Gewicht

0,06 kg

Verpackung

Beutel (5 stk)

GTIN

08711985070989

Artikelnummer

0406549

Abmessung

22xG1"

L x B x H

20x43x43 mm

Gewicht

0,1 kg

Verpackung

Beutel (2 stk)

GTIN

08711985070965

Artikelnummer

0406648

Abmessung

28xG1 1/4"

L x B x H

20x53x53 mm

Gewicht

0,16 kg

Verpackung

Beutel (1 stk)

GTIN

08711985024920

Artikelnummer

0406747

Abmessung

35xG1 1/2"

L x B x H

26x60x60 mm

Gewicht

0,22 kg

Verpackung

Beutel (1 stk)

GTIN

08711985024944

Artikelnummer

0406846

Abmessung

42xG2"

L x B x H

30x75x75 mm

Gewicht

0,36 kg

Verpackung

Beutel (1 stk)

GTIN

08711985024968

Artikelnummer

0406945

Abmessung

54xG2 1/2"

L x B x H

35x93x93 mm

Gewicht

0,56 kg

Verpackung

Beutel (1 stk)

GTIN

08711985024982

Artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

Artikelnummer

0406241

size

12xG1/2"

d1

12,0

DN1

DN10

l1

12

z1

3

slw1

24

d2

21,3

DN2

1/2" (DN15)

l2

8

Artikelnummer

0406307

size

15xG3/4"

d1

15,0

DN1

DN12

l1

14

z1

3

slw1

30

d2

26,9

DN2

3/4" (DN20)

l2

10

Artikelnummer

0406549

size

22xG1"

d1

22,0

DN1

DN20

l1

18

z1

3

slw1

37

d2

33,7

DN2

1" (DN25)

l2

10

Artikelnummer

0406648

size

28xG1 1/4"

d1

28,0

DN1

DN25

l1

21

z1

3

slw1

46

d2

42,4

DN2

1 1/4" (DN32)

l2

13

Artikelnummer

0406747

size

35xG1 1/2"

d1

35,0

DN1

DN32

l1

26

z1

3

slw1

52

d2

48,3

DN2

1 1/2" (DN40)

l2

15

Artikelnummer

0406846

size

42xG2"

d1

42,0

DN1

DN40

l1

30

z1

3

slw1

65

d2

60,3

DN2

2" (DN50)

l2

16

Artikelnummer

0406945

size

54xG2 1/2"

d1

54,0

DN1

DN50

l1

35

z1

3

slw1

80

d2

76,1

DN2

2 1/2" (DN65)

l2

20

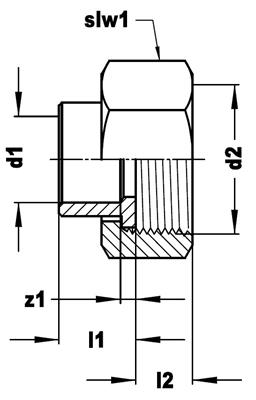

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Formen

Gerade

Verbindung

Löten, G - Zylindrisches Innengewinde (BSPP)

Abdichtung

Gummidichtung

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

Lötfitting

Produkttyp

K2560

UNSPS

40174901

SCIP

9096d92f-2905-489e-9245-022c48ad808b

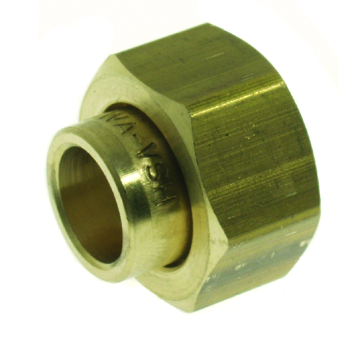

image for K2560

Bild | png

K2560

image for Diagram

Diagramm | jpg

Diagram

Zertifikat | pdf

Reach declaration

Zertifikat | pdf

TM65 Embodied Carbon Declaration

Link zum Blatt | pdf

VSH End Feed MSDS

Zertifikat | pdf

VSH Soldeer KIWA

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

2-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Nein

Eigenschaften

Anschluss 1

Wert

Lötmuffe

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch (BSPP)

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Arbeitslänge Anschluss 1

Wert

2,5mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

0,1"

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Ja

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein

Artikelnummer

carbon footprint (A-C) CO2-Fußabdruck

Datenquelle

Artikelnummer

0406241

carbon footprint (A-C) CO2-Fußabdruck

0,15kgCO2e

Datenquelle

TM65

Artikelnummer

0406307

carbon footprint (A-C) CO2-Fußabdruck

0,28kgCO2e

Datenquelle

TM65

Artikelnummer

0406549

carbon footprint (A-C) CO2-Fußabdruck

0,45kgCO2e

Datenquelle

TM65

Artikelnummer

0406648

carbon footprint (A-C) CO2-Fußabdruck

0,7kgCO2e

Datenquelle

TM65

Artikelnummer

0406747

carbon footprint (A-C) CO2-Fußabdruck

0,98kgCO2e

Datenquelle

TM65

Artikelnummer

0406846

carbon footprint (A-C) CO2-Fußabdruck

1,6kgCO2e

Datenquelle

TM65

Artikelnummer

0406945

carbon footprint (A-C) CO2-Fußabdruck

2,48kgCO2e

Datenquelle

TM65
