K2341
VSH K2341 ist ein Kugelhahn mit zwei Klemmanschlüssen und einem Entleerungsventil. VSH Kugelhähne können in der Trinkwasser- und Zentralheizungsinstallation eingesetzt werden. Eine schnelle Montage ist auch an schwer zugänglichen Stellen möglich.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 | slw0 | M1 | M2 | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0504702 | 15 (DN15R) | 15,0 | DN12 | 44 | 22 | 19 | 15,0 | DN12 | 34 | 14 | 19 | 26 | 14 | 103 | 22 | 23 | 16 | 90 |
| 0504713 | 22 (DN20R) | 22,0 | DN20 | 50 | 26 | 32 | 22,0 | DN20 | 39 | 15 | 32 | 30 | 14 | 103 | 22 | 26 | 16 | 90 |
| 0504724 | 28 (DN25) | 28,0 | DN25 | 55 | 31 | 39 | 28,0 | DN25 | 42 | 18 | 39 | 37 | 14 | 103 | 22 | 33 | 16 | 90 |
| Farbe | messing |
|---|---|
| Materialien | Messing (CW617N) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade (0º) |
| Verbindung | Komprimierung |
| Druckstufe product | PN 10 |
| Abdichtung | EPDM, PTFE |
| Produktgruppe | Ventile (Kugelhahn) |
|---|---|
| ETIM klasse | EC011343 Kugelhahn |
| Intrastat-Nummer | 84818081 |
| Marke | VSH |
| Serie | Super |
| Produkttyp | K2341 |
| UNSPS | 40141607 |

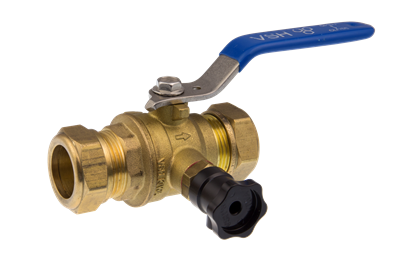

 K2341 Bild |
png | Herunterladen |
VSH Stopkranen KIWA Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
Installatiehandleiding VSH Waterkogelkraan Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC011343 Kugelhahn |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Gehäuse | ohne |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material Kugel | Messing |
| Material Spindel | Messing |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Anschluss 1 | Klemmring |
| Mit Kupplungsanschluss 1 | Nein |
| Anschluss 2 | Klemmring |
| Mit Kupplungsanschluss 2 | Nein |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| Mit Entleerungsventil | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Rückschlagklappe | Nein |
| Mit Filter | Nein |
| Mit Thermometer | Nein |
| Ausführung | gerade |
| Mit Dämmschale | Nein |
| FM-Prüfung | Nein |
| UL-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| LPCB-Prüfung | Nein |
| Mediumtemperatur (Dauerbetrieb) | 0°C - 65°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | 32°F - 149°F |
| Medizinisch sauber | Nein |
| Fettfrei | Nein |
| Bedienung | Handgriff |
| Gehäusekonstruktion | 2-teilig |
| Höhe Handgriff | 22mm |
| Höhe Handgriff (imperial) | 0,87" |
| Länge Handgriff | 14mm |
| Länge Handgriff (imperial) | 0,55" |
| Ventilwinkel | 0° |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| KIWA-Prüfsiegel | Ja |
