VSH Super Wasserkugelhahn (2 x Klemm)

VSH Super Wasserkugelhahn (2 x Klemm)

K2330

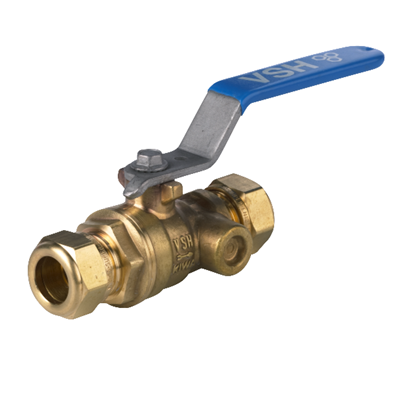

VSH L2330 ist ein Kugelhahn mit zwei Klemmverbindern mit einem Edelstahl-Griff. VSH Kugelhähne können in der Trinkwasser- und Zentralheizungsinstallation eingesetzt werden. Eine schnelle Montage ist auch an schwer zugänglichen Stellen möglich.

  • Voller Durchgang (kein Strömungsverlust)
  • Abnehmbarer Griff und dauerhaft leichtgängige Bedienung
  • Ausgestattet mit allen relevanten Zulassungen

Anwendungen

Trinkwasser

Einsatzbereich

Gebäudeinstallation Schiffbau Industrie

Zertifikate

KIWA
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
0504053 15 (DN15R) 0,37 kg 143x44x63 mm Beutel (1 stk) 08711985013207
0504119 22 (DN20R) 0,6 kg 150x52x68 mm Beutel (1 stk) 08711985013221
Artikelnummer Abmessung d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2 slw0 M1 M2 H h2 Y V U a
0504053 15 (DN15R) 15,0 DN12 45 23 24 15,0 DN12 44 22 24 26 14 103 45 19 22 23 16 90
0504119 22 (DN20R) 22,0 DN20 51 37 32 22,0 DN20 49 25 32 30 14 103 48 19 22 26 16 90
Abmessungen siehe Bild oben
Farbe messing
Materialien Messing (CW617N)
Verarbeitung Keine
Hersteller Aalberts integrated piping systems B.V. (VSH)
Formen Gerade (0º)
Verbindung Komprimierung
Druckstufe product PN 10
Abdichtung EPDM, PTFE
Produktgruppe Ventile (Kugelhahn)
ETIM klasse EC011343 Kugelhahn
Intrastat-Nummer 84818081
Marke VSH
Serie Super
Produkttyp K2330
UNSPS 40141607
Eigenschaften Wert
ETIM klasse EC011343 Kugelhahn
Werkstoff des Gehäuses Messing
Werkstoffgüte CuZn40Pb2 (CW617N)
Oberflächenschutz Gehäuse ohne
Material Kugeldichtung Polytetrafluorethylen (PTFE)
Material Kugel Messing
Material Spindel Messing
Material primäre Spindeldichtung Ethylen-Propylen-Dien-Kautschuk (EPDM)
Anschluss 1 Klemmring
Mit Kupplungsanschluss 1 Nein
Anschluss 2 Klemmring
Mit Kupplungsanschluss 2 Nein
Druckstufe Artikel PN 10
Druckstufe Flansch PN 10
Mit Entleerungsventil Nein
Mit Ablassmöglichkeit (Anschluss) Nein
Mit Rückschlagklappe Nein
Mit Filter Nein
Mit Thermometer Nein
Ausführung gerade
Mit Dämmschale Nein
FM-Prüfung Nein
UL-Prüfung Nein
ULC-Qualitätskennzeichen Nein
LPCB-Prüfung Nein
Mediumtemperatur (Dauerbetrieb) 0°C - 65°C
Mediumtemperatur (Dauerbetrieb) (imperial) 32°F - 149°F
Medizinisch sauber Nein
Fettfrei Nein
Bedienung Handgriff
Gehäusekonstruktion 1-teilig
Volldurchgang Nein
Höhe Handgriff 22mm
Höhe Handgriff (imperial) 0,87"
Länge Handgriff 14mm
Länge Handgriff (imperial) 0,55"
Ventilwinkel
VdS-geprüft Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Nein
KIWA-Prüfsiegel Ja
