VSH Überwurfmutter (NEN 2544) für halbe Verschraubung

Gruppe: K1039

VSH K1039 ist eine Überwurfmutter nach NEN2544, geeignet für Verschraubungen mit Muttern und für die VSH-Gaskugelhähne und VSH-Schrägsitz-Absperrventile.
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Erdgas

Erdgas

Heizung

Heizung

Druckluft

Druckluft

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

keine Zulassungen vorhanden

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

0456445

Abmessung

G1/2"

L x B x H

27x27x13 mm

Gewicht

0,02 kg

Verpackung

Karton (700 stk)

GTIN

08711985345346

Artikelnummer

123461368

Abmessung

G3/4"

L x B x H

35x24x16 mm

Gewicht

0,04 kg

Verpackung

Karton (200 stk)

GTIN

08711985345193

Artikelnummer

0456654

Abmessung

G1"

L x B x H

43x43x17 mm

Gewicht

0,06 kg

Verpackung

Karton (200 stk)

GTIN

08711985345353

Artikelnummer

size

d1

slw1

Artikelnummer

0456445

size

G1/2"

d1

17,3

slw1

24

Artikelnummer

123461368

size

G3/4"

d1

21,7

slw1

30

Artikelnummer

0456654

size

G1"

d1

27,5

slw1

37

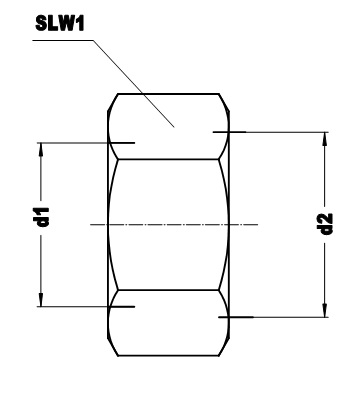

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Formen

Mutter

Verbindung

G - Zylindrisches Innengewinde (BSPP)

Allgemein

Produktgruppe

Fittings (Zubehör (Fittings))

ETIM-Klasse

EC010592 Bundmutter

Marke

VSH

Produkttyp

K1039

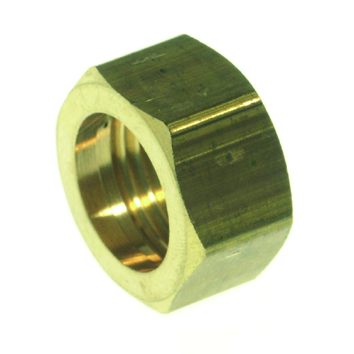

image for K1039

Bild | png

K1039

image for Diagram

Diagramm | jpg

Diagram

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff

Wert

Messing

Eigenschaften

Werkstoffgüte

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Gewindeanschluss

Wert

Innengewinde zylindrisch (BSPP)
