VSH Anschlussverschraubung für Gaskugelhahn (Außen- x Innengewinde)

if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Erdgas

Erdgas

Segmente

Zweckbau

Zweckbau

Zertifikate

keine Zulassungen vorhanden

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

0602415

Abmessung

R1/2"xG3/4"

L x B x H

43x30x35 mm

Gewicht

0,1 kg

Verpackung

Beutel (10 stk)

GTIN

08711985026078

Artikelnummer

0602514

Abmessung

R3/4"xG1"

L x B x H

48x37x43 mm

Gewicht

0,15 kg

Verpackung

Beutel (5 stk)

GTIN

08711985026092

Artikelnummer

size

d1

DN1

z1

d2

DN2

l2

z2

Artikelnummer

0602415

size

R1/2"xG3/4"

d1

21,3

DN1

1/2" (DN15)

z1

28

d2

26,9

DN2

3/4" (DN20)

l2

16

z2

6

Artikelnummer

0602514

size

R3/4"xG1"

d1

26,9

DN1

3/4" (DN20)

z1

31

d2

33,7

DN2

1" (DN25)

l2

17

z2

7

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Formen

Gerade, Reduktion

Verbindung

R - konisches Aussengewinde (BSPT), Mutter

Abdichtung

Neopren

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

84814090

Marke

VSH

Produkttyp

K1033

SCIP

4164f411-1503-4f1c-9573-17d1ce0b4799

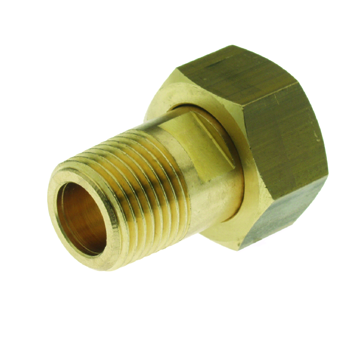

image for K1033

Bild | png

K1033

image for Diagram

Diagramm | jpg

Diagram

Zertifikat | pdf

Reach declaration

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Form

Wert

gerade

Eigenschaften

Reduzierend

Wert

Ja

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)

Eigenschaften

Anschluss 2

Wert

Überwurfmutter

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Material Dichtung

Wert

CR (Chloropren-Kautschuk)

Eigenschaften

Mit Stoßnocken

Wert

Nein

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mit Dichtungsmaterial

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
