G6243G
Das VSH XPress Übergangsstück G6243G ist ein gerader Verbinder aus Rotguss mit einer Pressmuffe und einem Außengewinde, anwendbar für Gas. Der gelbe O-Ring und die gut sichtbare Markierung auf der Außenseite des Fittings gewährleisten eine eindeutige Identifizierung des Systems.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
4803414 | 15xR1/2" | 0,05 kg | 23x23x35 mm | Beutel (5 stk) | 05022050049698 |
4803425 | 15xR3/4" | 0,06 kg | 20x25x40 mm | Beutel (5 stk) | 05022050050526 |
4803436 | 18xR1/2" | 0,05 kg | 25x25x38 mm | Beutel (5 stk) | 05022050207401 |
4803447 | 18xR3/4" | 0,08 kg | 25x38x38 mm | Beutel (5 stk) | 05022050207487 |
4803458 | 22xR1/2" | 0,08 kg | 30x30x40 mm | Beutel (5 stk) | 05022050050779 |
4803469 | 22xR3/4" | 0,08 kg | 30x30x40 mm | Beutel (5 stk) | 05022050050946 |
4803471 | 22xR1" | 0,1 kg | 33x33x45 mm | Beutel (5 stk) | 05022050051103 |
4803480 | 28xR3/4" | 0,09 kg | 35x35x40 mm | Beutel (5 stk) | 05022050051592 |
4803491 | 28xR1" | 0,12 kg | 38x38x45 mm | Beutel (5 stk) | 05022050051264 |
4803502 | 28xR1 1/4" | 0,15 kg | 38x43x50 mm | Beutel (5 stk) | 05022050051431 |
4803513 | 35xR1" | 0,16 kg | 43x43x48 mm | Beutel (1 stk) | 05022050051684 |
4803524 | 35xR1 1/4" | 0,15 kg | 45x45x50 mm | Beutel (1 stk) | 05022050051769 |
4803535 | 42xR1 1/4" | 0,27 kg | 55x55x55 mm | Beutel (1 stk) | 05022050051929 |
4803546 | 42xR1 1/2" | 0,26 kg | 53x53x58 mm | Beutel (1 stk) | 05022050051844 |
4803557 | 54xR2" | 0,31 kg | 60x65x65 mm | Beutel (1 stk) | 05022050052001 |

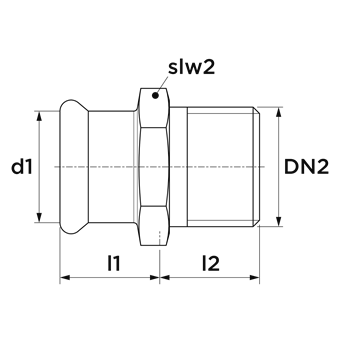

Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 |
---|---|---|---|---|---|---|---|---|---|---|
4803414 | 15xR1/2" | 15,0 | DN12 | 22 | 2 | 21,3 | 1/2" (DN15) | 15 | 17 | 21 |
4803425 | 15xR3/4" | 15,0 | DN12 | 23 | 3 | 26,9 | 3/4" (DN20) | 16 | 19 | 25 |
4803436 | 18xR1/2" | 18,0 | DN15 | 22 | 2 | 21,3 | 1/2" (DN15) | 15 | 17 | 25 |
4803447 | 18xR3/4" | 18,0 | DN15 | 23 | 3 | 26,9 | 3/4" (DN20) | 16 | 19 | 25 |
4803458 | 22xR1/2" | 22,0 | DN20 | 26 | 5 | 21,3 | 1/2" (DN15) | 15 | 17 | 30 |
4803469 | 22xR3/4" | 22,0 | DN20 | 26 | 5 | 26,9 | 3/4" (DN20) | 16 | 19 | 30 |
4803471 | 22xR1" | 22,0 | DN20 | 26 | 5 | 33,7 | 1" (DN25) | 18 | 21 | 32 |
4803480 | 28xR3/4" | 28,0 | DN25 | 27 | 4 | 26,9 | 3/4" (DN20) | 16 | 20 | 36 |
4803491 | 28xR1" | 28,0 | DN25 | 27 | 4 | 33,7 | 1" (DN25) | 18 | 10 | 36 |
4803502 | 28xR1 1/4" | 28,0 | DN25 | 27 | 4 | 42,4 | 1 1/4" (DN32) | 21 | 13 | 40 |
4803513 | 35xR1" | 35,0 | DN32 | 30 | 4 | 33,7 | 1" (DN25) | 18 | 22 | 41 |
4803524 | 35xR1 1/4" | 35,0 | DN32 | 29 | 3 | 42,4 | 1 1/4" (DN32) | 21 | 27 | 41 |
4803535 | 42xR1 1/4" | 42,0 | DN40 | 37 | 7 | 42,4 | 1 1/4" (DN32) | 21 | 28 | 51 |
4803546 | 42xR1 1/2" | 42,0 | DN40 | 37 | 7 | 48,3 | 1 1/2" (DN40) | 21 | 28 | 51 |
4803557 | 54xR2" | 54,0 | DN50 | 54 | 4 | 60,3 | 2" (DN50) | 24 | 28 | 57 |
Farbe | kupfer |
---|---|
Materialien | Rotguss (EN CC499K) |
Verarbeitung | Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Gerade, Reduktion |
Verbindung | Press (M), R - konisches Aussengewinde (BSPT) |
Abdichtung | NBR (Nitril) |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 74122000 |
Marke | VSH |
Serie | XPress Kupfer Gas |
Produkttyp | G6243G |
UNSPS | 40172521 |
SCIP | 966cd6bc-74ae-47a8-951b-016935a13ff8 |
G6243G Bild |
png | Herunterladen |
MSDS_VSH_XPress_Copper Link zum Blatt |
Herunterladen | |
VSH XPress Copper Gas Gastec H2 Zertifikaten |
Herunterladen | |
XPress Copper BSI Zertifikaten |
Herunterladen | |
XPress Copper DVGW Gas Zertifikaten |
Herunterladen | |
XPress Copper KIWA GASTEC Zertifikaten |
Herunterladen | |
XPress Koper Gas ARGB-KVBG Zertifikaten |
Herunterladen | |
XPress_Copper_Water_OVGW Zertifikaten |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | Bronze |
Werkstoffgüte Anschluss 1 | CuSn5Zn5Pb2 |
Oberflächenschutz Anschluss 1 | unbehandelt |
Oberflächenbehandlung Anschluss 1 | unbehandelt |
Werkstoff des Anschlusses 2 | Bronze |
Werkstoffgüte Anschluss 2 | CuSn5Zn5Pb2 |
Oberflächenschutz Anschluss 2 | unbehandelt |
Oberflächenbehandlung Anschluss 2 | unbehandelt |
Form | gerade |
Ausführung | 1-teilig |
Exzentrisch | Nein |
Systemgebunden | Ja |
Anschluss 1 | Pressmuffe |
Konturcode Verbindung 1 | M |
Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
Material Dichtung | Nitrilkautschuk NBR |
Mit Stoßnocken | Ja |
Zugfest | Ja |
Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
Mit thermischer Isolierung | Nein |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
DIN-CERTCO-Zertifikat | Nein |
VdS-geprüft | Nein |
Mit TÜV-Zulassung | Nein |
DVGW-Siegel für Gas | Ja |
DVGW-Siegel für Wasser | Nein |
Zertifiziert nach NF 545 | Nein |
KIWA-Prüfsiegel | Nein |
Gastec QA Prüfung | Ja |
KOMO-Prüfsiegel | Nein |
Typenzulassung nach BBR/EKS | Nein |
