group: D1103
VSH Gewindefitting D1103 ist ein Doppelnippel mit zwei Außengewinden. VSH Gewinde bietet ein breites Sortiment an Fittings für jede Anwendung. Benutzerfreundlichkeit und hohe Qualität stehen bei VSH Threaded an erster Stelle.
Trinkwasser
Heizung
Druckluft
Gebäudeinstallation
Industrie
keine Zulassungen vorhanden
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 0411279 | G1/4" DZR | 0,01 kg | 19x18x18 mm | Beutel (10 stk) | 08711985065909 |
| 0411213 | G3/8" DZR | 0,02 kg | 22x20x20 mm | Beutel (10 stk) | 08711985065923 |
| 0453266 | G3/8" DZR Cr | 0,02 kg | 22x20x20 mm | Beutel (10 stk) | 08711985029789 |
| 0411224 | G1/2" DZR | 0,04 kg | 29x25x25 mm | Beutel (10 stk) | 08711985065947 |
| 0412412 | G1/2" DZR Cr | 0,04 kg | 29x25x25 mm | Beutel (10 stk) | 08711985146165 |
| 0411235 | G3/4" DZR | 0,06 kg | 32x31x31 mm | Beutel (5 stk) | 08711985065961 |
| 0411246 | G1" DZR | 0,1 kg | 36x39x39 mm | Beutel (2 stk) | 08711985065985 |
| 0411257 | G1 1/4" DZR | 0,13 kg | 37x49x49 mm | Beutel (2 stk) | 08711985145878 |
| 0411281 | G1 1/2" DZR | 0,16 kg | 38x58x58 mm | Beutel (1 stk) | 08711985070019 |
| 0411290 | G2" DZR | 0,24 kg | 41x70x70 mm | Beutel (1 stk) | 08711985145885 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | d2 | DN2 | l2 | slw0 | h |
|---|---|---|---|---|---|---|---|---|---|
| 0411279 | G1/4" DZR | 13,5 | 1/4" (DN8) | 10 | 13,5 | 1/4" (DN8) | 10 | 15 | 3 |
| 0411213 | G3/8" DZR | 17,2 | 3/8" (DN10) | 11 | 17,2 | 3/8" (DN10) | 11 | 17 | 4 |
| 0453266 | G3/8" DZR Cr | 17,2 | 3/8" (DN10) | 11 | 17,2 | 3/8" (DN10) | 11 | 17 | 4 |
| 0411224 | G1/2" DZR | 21,3 | 1/2" (DN15) | 14 | 21,3 | 1/2" (DN15) | 14 | 22 | 6 |
| 0412412 | G1/2" DZR Cr | 21,3 | 1/2" (DN15) | 14 | 21,3 | 1/2" (DN15) | 14 | 22 | 6 |
| 0411235 | G3/4" DZR | 26,7 | 3/4" (DN20) | 16 | 26,7 | 3/4" (DN20) | 16 | 27 | 6 |
| 0411246 | G1" DZR | 33,7 | 1" (DN25) | 18 | 33,7 | 1" (DN25) | 18 | 34 | 8 |
| 0411257 | G1 1/4" DZR | 42,4 | 1 1/4" (DN32) | 19 | 42,4 | 1 1/4" (DN32) | 19 | 42 | 6 |
| 0411281 | G1 1/2" DZR | 48,3 | 1 1/2" (DN40) | 19 | 48,3 | 1 1/2" (DN40) | 19 | 50 | 7 |
| 0411290 | G2" DZR | 60,3 | 2" (DN50) | 21 | 60,3 | 2" (DN50) | 21 | 60 | 7 |
| Farbe | messing, chrom |
|---|---|
| Materialien | Messing (CW602N (DZR), CW625N (DZR)) |
| Verarbeitung | Verchromt, Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade |
| Verbindung | G - Zylindrisches Aussengewinde (BSPP) |
| Produktgruppe | Fittings (Demontierbar) |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | Gewindefittings |
| Produkttyp | D1103 |
| UNSPS | 40172601 |
 D1103 Bild |
png | Herunterladen |

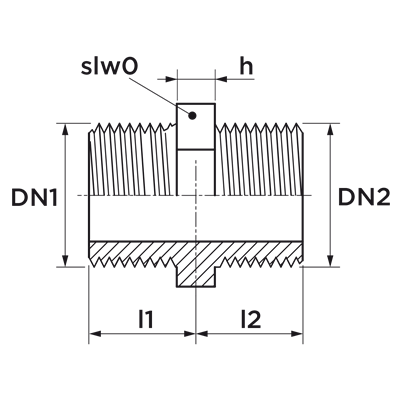

 Diagram Diagramm |
png | Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Form | gerade |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Gastec QA - AR 214 (H2) | Nein |
| Typenzulassung nach BBR/EKS | Nein |
