D1100
VSH Gewindefitting D1100 ist eine Muffe mit zwei Innengewinden. VSH Gewinde bietet ein breites Sortiment an Fittings für jede Anwendung. Benutzerfreundlichkeit und hohe Qualität stehen bei VSH Threaded an erster Stelle.
Anwendungen
Einsatzbereich
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 0411004 | G1/4" DZR | 0,02 kg | 22x18x18 mm | Beutel (10 stk) | 08711985065435 |
| 0411015 | G3/8" DZR | 0,02 kg | 22x21x21 mm | Beutel (10 stk) | 08711985065459 |
| 0450571 | G3/8" DZR Cr | 0,02 kg | 22x21x21 mm | Beutel (10 stk) | 08711985146233 |
| 0411026 | G1/2" DZR | 0,04 kg | 30x26x26 mm | Beutel (10 stk) | 08711985065473 |
| 0450582 | G1/2" DZR Cr | 0,03 kg | 30x26x26 mm | Beutel (10 stk) | 08711985146257 |
| 0411037 | G3/4" DZR | 0,07 kg | 33x33x33 mm | Beutel (5 stk) | 08711985065497 |
| 0411048 | G1" DZR | 0,11 kg | 39x40x40 mm | Beutel (2 stk) | 08711985065510 |
| 0411059 | G1 1/4" DZR | 0,14 kg | 43x49x49 mm | Beutel (2 stk) | 08711985065534 |
| 0411061 | G1 1/2" DZR | 0,18 kg | 43x55x55 mm | Beutel (2 stk) | 08711985065558 |
| 0410850 | G2" DZR | 0,33 kg | 51x70x70 mm | Beutel (1 stk) | 08711985212747 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | d2 | DN2 | l2 |
|---|---|---|---|---|---|---|---|
| 0411004 | G1/4" DZR | 13,5 | 1/4" (DN8) | 11 | 13,5 | 1/4" (DN8) | 11 |
| 0411015 | G3/8" DZR | 17,2 | 3/8" (DN10) | 11 | 17,2 | 3/8" (DN10) | 11 |
| 0450571 | G3/8" DZR Cr | 17,2 | 3/8" (DN10) | 10 | 17,2 | 3/8" (DN10) | 10 |
| 0411026 | G1/2" DZR | 21,3 | 1/2" (DN15) | 15 | 21,3 | 1/2" (DN15) | 15 |
| 0450582 | G1/2" DZR Cr | 21,3 | 1/2" (DN15) | 12 | 21,3 | 1/2" (DN15) | 12 |
| 0411037 | G3/4" DZR | 26,7 | 3/4" (DN20) | 17 | 26,7 | 3/4" (DN20) | 17 |
| 0411048 | G1" DZR | 33,7 | 1" (DN25) | 19 | 33,7 | 1" (DN25) | 19 |
| 0411059 | G1 1/4" DZR | 42,4 | 1 1/4" (DN32) | 22 | 42,4 | 1 1/4" (DN32) | 22 |
| 0411061 | G1 1/2" DZR | 48,3 | 1 1/2" (DN40) | 22 | 48,3 | 1 1/2" (DN40) | 22 |
| 0410850 | G2" DZR | 60,3 | 2" (DN50) | 26 | 60,3 | 2" (DN50) | 26 |
| Farbe | messing, chrom |
|---|---|
| Materialien | Messing (CW602N (DZR), CW625N (DZR), CB772S-G) |
| Verarbeitung | Verchromt, Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade |
| Verbindung | G - Zylindrisches Innengewinde (BSPP) |
| Produktgruppe | Fittings (Demontierbar) |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | Gewindefittings |
| Produkttyp | D1100 |
| UNSPS | 40172601 |
 D1100 Bild |
png | Herunterladen |

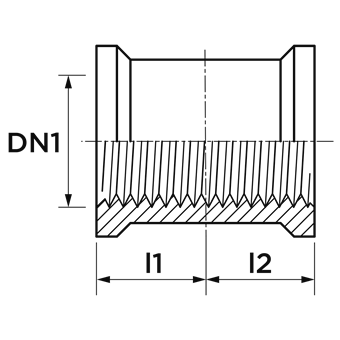

 Diagram Diagramm |
png | Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Form | gerade |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
