CUN7528
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 7502209 | 15xR1/2" | 0,08 kg | 50x45x20 mm | Beutel (5 stk) | 08711985360172 |
| 7502211 | 18xR1/2" | 0,1 kg | 55x50x25 mm | Beutel (5 stk) | 08711985360189 |
| 7502231 | 22xR3/4" | 0,15 kg | 65x60x30 mm | Beutel (2 stk) | 08711985360202 |
| 7502242 | 28XR1" | 0,23 kg | 80x75x35 mm | Beutel (2 stk) | 08711985360219 |
| 7502253 | 35xR1 1/4" | 0,4 kg | 75x70x45 mm | Beutel (1 stk) | 08711985360226 |
| 7502264 | 42xR1 1/2" | 0,51 kg | 110x75x50 mm | Beutel (1 stk) | 08711985360233 |
| 7502275 | 54XR2" | 0,76 kg | 125x95x65 mm | Beutel (1 stk) | 08711985360240 |
| Farbe | kupfer |
|---|---|
| Materialien | Kupfernickel (Cuni10Fe1.6Mn) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Bogen (90º) |
| Verbindung | Press (M), R - konisches Aussengewinde (BSPT) |
| Abdichtung | NBR (Nitril) |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | XPress CuNi |
| Produkttyp | CUN7528 |

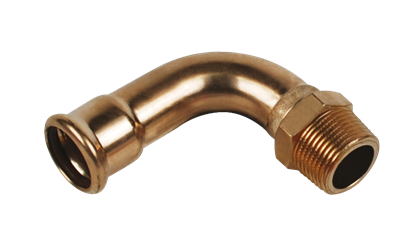

 CUN7528 Bild |
png | Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | CuNiFe |
| Werkstoffgüte Anschluss 1 | CuNi10Fe1.6Mn |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | CuNiFe |
| Werkstoffgüte Anschluss 2 | CuNi10Fe1.6Mn |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | Bogen |
| Winkel des Bogens | 90° |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | M |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Druckstufe Flansch | PN 16 |
| Material Dichtung | Nitrilkautschuk NBR |
| Mit Stoßnocken | Nein |
| Zugfest | Ja |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 95°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 203°F |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
