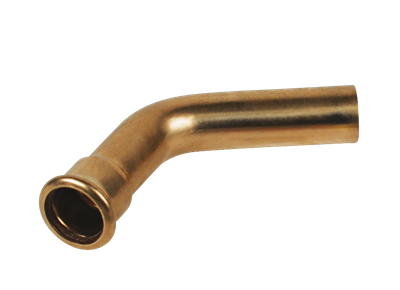

VSH XPress CuNi Bogen 60° (Press x Rohrende)

if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Kühlung

Kühlung

Segmente

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

Bureau Veritas

Bureau Veritas

DNV-GL

DNV-GL

Lloyds Register

Lloyds Register

RINA

RINA

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

7500691

Abmessung

15

L x B x H

60x20x20 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

08711985358261

Artikelnummer

7500702

Abmessung

22

L x B x H

75x30x30 mm

Gewicht

0,09 kg

Verpackung

Beutel (2 stk)

GTIN

08711985358278

Artikelnummer

7500713

Abmessung

28

L x B x H

85x35x35 mm

Gewicht

0,12 kg

Verpackung

Beutel (2 stk)

GTIN

08711985358285

Artikelnummer

7500724

Abmessung

35

L x B x H

100x40x40 mm

Gewicht

0,21 kg

Verpackung

Beutel (1 stk)

GTIN

08711985358292

Artikelnummer

7500735

Abmessung

42

L x B x H

120x50x50 mm

Gewicht

0,29 kg

Verpackung

Beutel (1 stk)

GTIN

08711985358308

Artikelnummer

7500746

Abmessung

54

L x B x H

150x65x65 mm

Gewicht

0,38 kg

Verpackung

Beutel (1 stk)

GTIN

08711985358315

Artikelnummer

7500757

Abmessung

76,1

L x B x H

240x90x90 mm

Gewicht

1,08 kg

Verpackung

Beutel (1 stk)

GTIN

08711985358322

Artikelnummer

7500768

Abmessung

88,9

L x B x H

239x105x105 mm

Gewicht

1,46 kg

Verpackung

Beutel (1 stk)

GTIN

08711985358339

Artikelnummer

7500779

Abmessung

108

L x B x H

254x200x132 mm

Gewicht

2,49 kg

Verpackung

Beutel (1 stk)

GTIN

08711985358346

Eigenschaften

Farbe

kupfer

Materialien

Kupfernickel (Cuni10Fe1.6Mn)

Verarbeitung

Keine

Formen

Bogen (60º)

Verbindung

Press (M), Rohrende (M)

Abdichtung

NBR (Nitril)

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

XPress CuNi

Produkttyp

CUN7523

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

95 °C

Spitzentemperatur Medium

110 °C

image for CUN7523

Bild | png

CUN7523

Zertifikat | pdf

TM65 Embodied Carbon Declaration

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

CuNiFe

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuNi10Fe1.6Mn

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

CuNiFe

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuNi10Fe1.6Mn

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Winkel des Bogens

Wert

60°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Anschluss 2

Wert

Lötende

Eigenschaften

Hauptfarbe Fitting

Wert

Kupfer

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Nitrilkautschuk NBR

Eigenschaften

Mit Stoßnocken

Wert

Nein

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 95°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 203°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein

Artikelnummer

carbon footprint (A-C) CO2-Fußabdruck

Datenquelle

Artikelnummer

7500691

carbon footprint (A-C) CO2-Fußabdruck

0,4kgCO2e

Datenquelle

TM65

Artikelnummer

7500702

carbon footprint (A-C) CO2-Fußabdruck

0,56kgCO2e

Datenquelle

TM65

Artikelnummer

7500713

carbon footprint (A-C) CO2-Fußabdruck

0,76kgCO2e

Datenquelle

TM65

Artikelnummer

7500724

carbon footprint (A-C) CO2-Fußabdruck

1,28kgCO2e

Datenquelle

TM65

Artikelnummer

7500735

carbon footprint (A-C) CO2-Fußabdruck

1,81kgCO2e

Datenquelle

TM65

Artikelnummer

7500746

carbon footprint (A-C) CO2-Fußabdruck

2,33kgCO2e

Datenquelle

TM65

Artikelnummer

7500757

carbon footprint (A-C) CO2-Fußabdruck

6,71kgCO2e

Datenquelle

TM65

Artikelnummer

7500768

carbon footprint (A-C) CO2-Fußabdruck

9,03kgCO2e

Datenquelle

TM65

Artikelnummer

7500779

carbon footprint (A-C) CO2-Fußabdruck

15,46kgCO2e

Datenquelle

TM65
