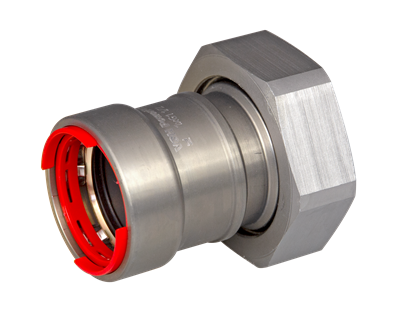

VSH PowerPress halbe Verschraubung (press x Innengewinde)

Gruppe: C9446

VSH PowerPress® C9446 ist eine halbe Verschraubung für dickwandige Stahlrohre. Durch den Einsatz des VSH PowerPress® Systems werden die Installationszeiten deutlich reduziert und eine saubere Arbeitsumgebung gewährleistet. Das Sortiment umfasst DW-Pressfittings und Ventile in den Größen ½" bis einschließlich 2".
  • Korrosionsbeständigkeit durch ZnNi-Beschichtung.
  • Eindeutige Identifizierung von Materialien und Abmessungen.
  • Mit Visu-Control-Ring und leak-before-pressed-Funktion (unverpresst undicht).
  • Ideal kombinierbar mit unseren weiteren Rohrsystemen wie VSH XPress, VSH SudoPress und VSH Shurjoint.
Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert. In der Regel handelt es sich hierbei um ein paralleles (G-Gewinde). Von einer Verwendung mit konischem (R-Außengewinde) ist abzuraten, da keine ausreichende Auflage der Flachdichtung garantieren werden kann.
  1. prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
  2. die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
  3. anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Sprinkler

Sprinkler

Segmente

Brandschutz

Brandschutz

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

FM

FM

QB (CSTBat)

QB (CSTBat)

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

slw2

Artikelnummer

PWR9401359

size

1/2"xG3/4"

d1

21,3

DN1

DN15

l1

46

z1

18

d2

26,9

DN2

3/4" (DN20)

l2

9

z2

0

slw2

36

Artikelnummer

PWR9401361

size

3/4"xG1"

d1

26,9

DN1

DN20

l1

51

z1

20

d2

33,7

DN2

1" (DN25)

l2

12

z2

1

slw2

41

Artikelnummer

PWR9401370

size

1"xG1 1/4"

d1

33,7

DN1

DN25

l1

57

z1

21

d2

42,4

DN2

1 1/4" (DN32)

l2

12

z2

1

slw2

50

Artikelnummer

PWR9401381

size

1"xG1 1/2"

d1

33,7

DN1

DN25

l1

54

z1

18

d2

48,3

DN2

1 1/2" (DN40)

l2

12

z2

1

slw2

57

Artikelnummer

PWR9401392

size

1 1/4"xG1 1/2"

d1

42,4

DN1

DN32

l1

71

z1

23

d2

48,3

DN2

1 1/2" (DN40)

l2

12

z2

1

slw2

57

Artikelnummer

PWR9401403

size

1 1/4"xG2"

d1

42,4

DN1

DN32

l1

53

z1

5

d2

60,3

DN2

2" (DN50)

l2

16

z2

1

slw2

70

Artikelnummer

PWR9401414

size

1 1/2"xG2"

d1

48,3

DN1

DN40

l1

75

z1

26

d2

60,3

DN2

2" (DN50)

l2

16

z2

1

slw2

70

Artikelnummer

PWR9401425

size

2"xG2 1/2"

d1

60,3

DN1

DN50

l1

83

z1

30

d2

72,0

DN2

2 1/2" (DN65)

l2

20

z2

1

slw2

85

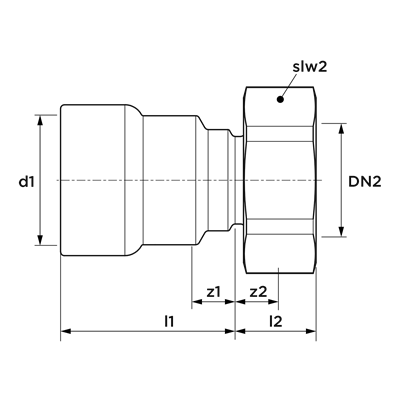

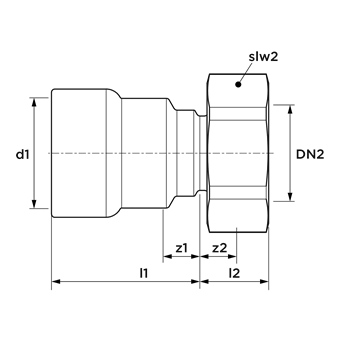

technical drawing for product

Eigenschaften

Farbe

grau

Materialien

Stahl (St 35 (1.0308))

Verarbeitung

Zink-Nickel

Formen

Gerade, Reduktion

Verbindung

Press (DW), Mutter

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73079980

Marke

VSH

Serie

PowerPress

Produkttyp

C9446

UNSPS

40173002

SCIP

2dc8f2fc-98c9-4447-b557-184ada83b520

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

St 35 (1.0308)

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

St 35 (1.0308)

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

2-teilig

Eigenschaften

Reduzierend

Wert

Ja

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

DW

Eigenschaften

Anschluss 2

Wert

Überwurfmutter

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-30°C - 120°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-22°F - 248°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Ja

Eigenschaften

Verschlossen

Wert

Ja

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Ja

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
