C9405G
VSH PowerPress Gas® C9405G ist eine Übergangsmuffe mit Außengewinde für dickwandige Stahlrohre. Durch den Einsatz des VSH PowerPress Gas® Systems werden die Installationszeiten deutlich reduziert und eine saubere Arbeitsumgebung gewährleistet. Das Sortiment umfasst DW-Pressfittings und Ventile in den Größen ½" bis einschließlich 2".
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 123459112 | 1/2"xR1/2" | 0,09 kg | 54x33x33 mm | Beutel (10 stk) | 08711985499452 |
| 123459113 | 3/4"xR3/4" | 0,13 kg | 56x39x38 mm | Beutel (10 stk) | 08711985499469 |
| 123459114 | 1"xR1" | 0,18 kg | 64x46x46 mm | Beutel (5 stk) | 08711985499476 |
| 123459115 | 1 1/4"xR1 1/4" | 0,31 kg | 77x56x56 mm | Beutel (5 stk) | 08711985499483 |
| 123459116 | 1 1/2"xR1 1/2" | 0,41 kg | 78x63x62 mm | Beutel (1 stk) | 08711985499490 |
| 123459117 | 2"xR2" | 0,51 kg | 84x77x74 mm | Beutel (1 stk) | 08711985499506 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 123459112 | 1/2"xR1/2" | 21,3 | DN15 | 35 | 7 | 21,3 | 1/2" (DN15) | 15 | 28 |
| 123459113 | 3/4"xR3/4" | 26,9 | DN20 | 36 | 5 | 26,9 | 3/4" (DN20) | 16 | 36 |
| 123459114 | 1"xR1" | 33,7 | DN25 | 41 | 5 | 33,7 | 1" (DN25) | 23 | 41 |
| 123459115 | 1 1/4"xR1 1/4" | 42,4 | DN32 | 54 | 6 | 42,4 | 1 1/4" (DN32) | 20 | 50 |
| 123459116 | 1 1/2"xR1 1/2" | 48,3 | DN40 | 54 | 5 | 48,3 | 1 1/2" (DN40) | 20 | 57 |
| 123459117 | 2"xR2" | 60,3 | DN50 | 59 | 6 | 60,3 | 2" (DN50) | 20 | 70 |
| Farbe | grau |
|---|---|
| Materialien | Stahl (St 35 (1.0308)) |
| Verarbeitung | Zink-Nickel |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade |
| Verbindung | Press (DW), R - konisches Aussengewinde (BSPT) |
| Abdichtung | HNBR |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 73079980 |
| Marke | VSH |
| Serie | PowerPress Gas |
| Produkttyp | C9405G |
| UNSPS | 40172502 |

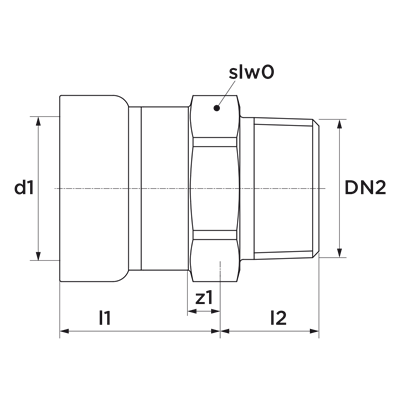

 Diagram Diagramm |
png | Herunterladen |
VSH PowerPress DVGW Gas Zertifikaten |
Herunterladen | |
VSH PowerPress Gas BSI Zertifikaten |
Herunterladen | |
VSH PowerPress Gas Gastec Zertifikaten |
Herunterladen | |
VSH PowerPress Gas Gastec H2 Zertifikaten |
Herunterladen | |
VSH PowerPress Gas instructions Installations- & Wartungsdokument |
Herunterladen | |

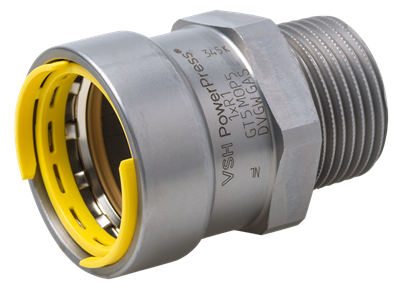

 C9405G Bild |
png | Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoffgüte Anschluss 1 | St 35 (1.0308) |
| Oberflächenschutz Anschluss 1 | Zink/Nickel |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 2 | St 35 (1.0308) |
| Oberflächenschutz Anschluss 2 | Zink/Nickel |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | DW |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hauptfarbe Fitting | grau |
| Material Dichtung | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Ja |
| Mit Verbindungsanzeige | Ja |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Ja |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Ja |
| KOMO-Prüfsiegel | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress Einstecktiefenschablone 1/2"-2" |
