VSH XPress C-Stahl Verschraubung mit Innengewinde (Press x Innengewinde)

Gruppe: C1444

VSH XPress C1444 ist eine Verschraubung aus C-Stahl mit einer Pressanschluss und einem Innengewinde. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
  • mit Rohranschlag
  • mit allen relevanten Zulassungen versehen
  • unverpresst undicht
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting
Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert.
  1. prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
  2. die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
  3. anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Solarenergie

Solarenergie

Sprinkler

Sprinkler

Vakuum

Vakuum

Segmente

Wohnungsbau

Wohnungsbau

Brandschutz

Brandschutz

Zweckbau

Zweckbau

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

ATG

ATG

Bureau Veritas

Bureau Veritas

CNBOP

CNBOP

DNV-GL

DNV-GL

Lloyds Register

Lloyds Register

LPCB

LPCB

QB (CSTBat)

QB (CSTBat)

RINA

RINA

RISE

RISE

SBSC

SBSC

SPF

SPF

VdS

VdS

Artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

Artikelnummer

6208906

size

15xRp1/2"

d1

15,0

DN1

DN12

l1

29

z1

9

slw1

30

d2

21,3

DN2

1/2" (DN15)

l2

30

z2

15

slw2

27

Artikelnummer

6208917

size

18xRp1/2"

d1

18,0

DN1

DN15

l1

29

z1

9

slw1

30

d2

21,3

DN2

1/2" (DN15)

l2

30

z2

15

slw2

27

Artikelnummer

6208928

size

22xRp3/4"

d1

22,0

DN1

DN20

l1

30

z1

9

slw1

36

d2

26,9

DN2

3/4" (DN20)

l2

33

z2

17

slw2

34

Artikelnummer

6208939

size

28xRp1"

d1

28,0

DN1

DN25

l1

31

z1

8

slw1

46

d2

33,7

DN2

1" (DN25)

l2

34

z2

15

slw2

42

Artikelnummer

6208941

size

35xRp1 1/4"

d1

35,0

DN1

DN32

l1

34

z1

8

slw1

52

d2

42,4

DN2

1 1/4" (DN32)

l2

42

z2

20

slw2

50

Artikelnummer

6208950

size

42xRp1 1/2"

d1

42,0

DN1

DN40

l1

41

z1

11

slw1

58

d2

48,3

DN2

1 1/2" (DN40)

l2

42

z2

20

slw2

55

Artikelnummer

6208961

size

54xRp2"

d1

54,0

DN1

DN50

l1

47

z1

12

slw1

75

d2

60,3

DN2

2" (DN50)

l2

46

z2

20

slw2

70

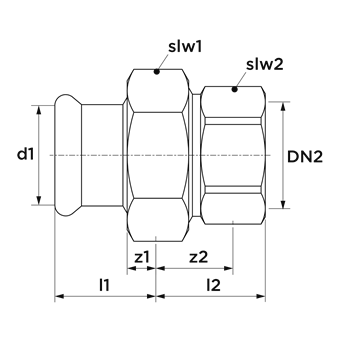

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Stahl (St 34.2 (1.0034))

Verarbeitung

Verzinkt

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Gerade

Verbindung

Press (M), Rp - Innengewinde zylindrisch

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73079980

Marke

VSH

Serie

XPress C-Stahl

Produkttyp

C1444

UNSPS

40174902

SCIP

233056dc-cd46-44db-9410-a4845109c0f6

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

St 34.2 (1.0034)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

St 34.2 (1.0034)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

3-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Wanddicke Anschluss 1

Wert

1,5mm

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 135°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 275°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
