C1435

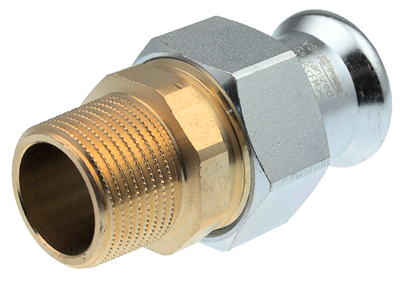

VSH XPress C1435 ist eine Verschraubung aus C-Stahl mit einer Pressmuffe und einem Außengewinde. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6207190 | 15xR1/2" | 0,14 kg | 64x29x29 mm | Beutel (2 stk) | 08711985121155 |
| 6207036 | 18xR1/2" | 0,13 kg | 64x29x29 mm | Beutel (2 stk) | 08711985261233 |
| 6207201 | 22xR3/4" | 0,21 kg | 70x37x37 mm | Beutel (2 stk) | 08711985124576 |
| 6207212 | 28xR1" | 0,32 kg | 75x45x45 mm | Beutel (2 stk) | 08711985124583 |
| 6207223 | 35xR1 1/4" | 0,43 kg | 82x57x57 mm | Beutel (2 stk) | 08711985124606 |
| 6207234 | 42xR1 1/2" | 0,52 kg | 88x59x59 mm | Beutel (2 stk) | 08711985124620 |
| 6207245 | 54xR2" | 0,85 kg | 100x75x75 mm | Beutel (2 stk) | 08711985118674 |

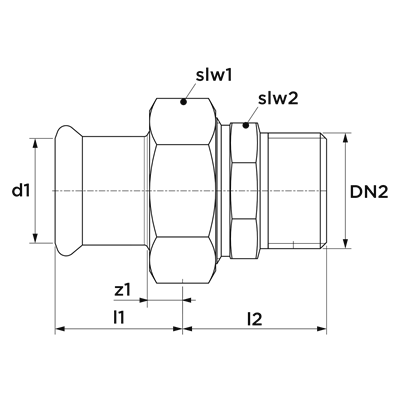

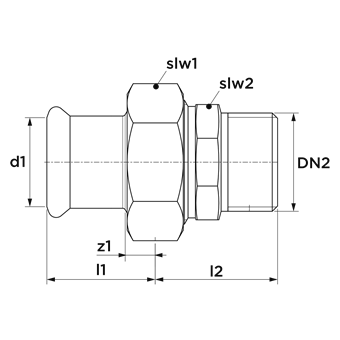

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6207190 | 15xR1/2" | 15,0 | DN12 | 29 | 9 | 30 | 21,3 | 1/2" (DN15) | 35 | 25 |
| 6207036 | 18xR1/2" | 18,0 | DN15 | 29 | 9 | 30 | 21,3 | 1/2" (DN15) | 35 | 25 |
| 6207201 | 22xR3/4" | 22,0 | DN20 | 30 | 9 | 36 | 26,9 | 3/4" (DN20) | 40 | 32 |
| 6207212 | 28xR1" | 28,0 | DN25 | 31 | 8 | 46 | 33,7 | 1" (DN25) | 44 | 39 |
| 6207223 | 35xR1 1/4" | 35,0 | DN32 | 34 | 8 | 52 | 42,4 | 1 1/4" (DN32) | 48 | 49 |
| 6207234 | 42xR1 1/2" | 42,0 | DN40 | 41 | 11 | 58 | 48,3 | 1 1/2" (DN40) | 47 | 51 |
| 6207245 | 54xR2" | 54,0 | DN50 | 47 | 12 | 75 | 60,3 | 2" (DN50) | 53 | 65 |
| Farbe | messing, silber |
|---|---|
| Materialien | Rotguss, Stahl (EN CC499K, St 34.2 (1.0034)) |
| Verarbeitung | Verzinkt |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade |
| Verbindung | Press (M), R - konisches Aussengewinde (BSPT) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings (Mehrteilig) |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 73079980 |
| Marke | VSH |
| Serie | XPress C-Stahl |
| Produkttyp | C1435 |
| UNSPS | 40174902 |
| SCIP | 233056dc-cd46-44db-9410-a4845109c0f6 |
ATG3056_XPress_Carbon_F Zertifikaten |
Herunterladen | |
 C1435 Bild |
png | Herunterladen |
SDS VSH XPress Carbon Link zum Blatt |
Herunterladen | |
VSH XPress Carbon LPCB Zertifikaten |
Herunterladen | |
VSH XPress Carbon Lloyds Register Zertifikaten |
Herunterladen | |
VSH XPress Carbon SBSC Zertifikaten |
Herunterladen | |
VSH XPress QB Zertifikaten |
Herunterladen | |
VSH _XPress_VdS Zertifikaten |
Herunterladen | |
VSH_XPress_Carbon-SPF Zertifikaten |
Herunterladen | |
VSH_XPress_Galvanized_RINA Zertifikaten |
Herunterladen | |
VSH_XPress_carbon_RISE Zertifikaten |
Herunterladen | |
ATG3056_XPress_Carbon Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH XPress Carbon&Stainless Bureau Veritas Zertifikaten |
Herunterladen | |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Werkstoff des Anschlusses 2 | Bronze |
| Werkstoffgüte Anschluss 2 | CuSn5Zn5Pb2 |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 3-teilig |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Wanddicke Anschluss 1 | 1,5mm |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | M |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Druckstufe Flansch | PN 16 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Mediumtemperatur (Dauerbetrieb) | -35°C - 135°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -31°F - 275°F |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Ja |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
