C1429
VSH XPress C1429 ist eine Kappe aus C-Stahl mit einer Pressmuffe. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6202955 | 15 | 0,02 kg | 23x23x23 mm | Beutel (20 stk) | 08711985095333 |
| 6202966 | 18 | 0,02 kg | 23x27x27 mm | Beutel (20 stk) | 08711985095357 |
| 6202977 | 22 | 0,04 kg | 24x32x32 mm | Beutel (10 stk) | 08711985095371 |
| 6202988 | 28 | 0,05 kg | 26x38x38 mm | Beutel (10 stk) | 08711985095395 |
| 6202999 | 35 | 0,06 kg | 29x45x45 mm | Beutel (5 stk) | 08711985095418 |
| 6203001 | 42 | 0,1 kg | 37x54x54 mm | Beutel (4 stk) | 08711985095432 |
| 6203010 | 54 | 0,15 kg | 42x65x65 mm | Beutel (4 stk) | 08711985095456 |
| 6340171 | 66,7 | 0,3 kg | 60x83x83 mm | Beutel (1 stk) | 08711985292206 |
| 6206915 | 76,1 | 0,43 kg | 64x95x95 mm | Beutel (2 stk) | 08711985157611 |
| 6206926 | 88,9 | 0,55 kg | 72x110x110 mm | Beutel (2 stk) | 08711985157628 |
| 6206937 | 108 | 0,74 kg | 97x133x133 mm | Beutel (2 stk) | 08711985157635 |

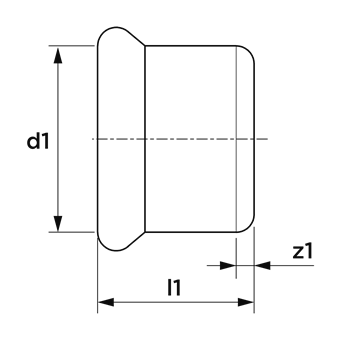

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 |
|---|---|---|---|---|---|
| 6202955 | 15 | 15,0 | DN12 | 23 | 3 |
| 6202966 | 18 | 18,0 | DN15 | 23 | 3 |
| 6202977 | 22 | 22,0 | DN20 | 24 | 3 |
| 6202988 | 28 | 28,0 | DN25 | 26 | 3 |
| 6202999 | 35 | 35,0 | DN32 | 29 | 3 |
| 6203001 | 42 | 42,0 | DN40 | 37 | 7 |
| 6203010 | 54 | 54,0 | DN50 | 42 | 7 |
| 6340171 | 66,7 | 66,7 | DN65 | 60 | 10 |
| 6206915 | 76,1 | 76,1 | DN65 | 64 | 9 |
| 6206926 | 88,9 | 88,9 | DN80 | 72 | 9 |
| 6206937 | 108 | 108,0 | DN100 | 97 | 20 |
| Farbe | silber |
|---|---|
| Materialien | Stahl (St 34.2 (1.0034)) |
| Verarbeitung | Verzinkt |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Verschlussstück |
| Verbindung | Press (M) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003023 Fitting mit 1 Anschluss |
| Intrastat-Nummer | 73079980 |
| Marke | VSH |
| Serie | XPress C-Stahl |
| Produkttyp | C1429 |
ATG3056_XPress_Carbon_F Zertifikaten |
Herunterladen | |
 C1429 Bild |
png | Herunterladen |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
Herunterladen | |
SDS VSH XPress Carbon Link zum Blatt |
Herunterladen | |
VSH XPress Carbon LPCB Zertifikaten |
Herunterladen | |
VSH XPress Carbon Lloyds Register Zertifikaten |
Herunterladen | |
VSH XPress Carbon SBSC Zertifikaten |
Herunterladen | |
VSH XPress QB Zertifikaten |
Herunterladen | |
VSH _XPress_VdS Zertifikaten |
Herunterladen | |
VSH_XPress_Carbon-SPF Zertifikaten |
Herunterladen | |
VSH_XPress_Galvanized_RINA Zertifikaten |
Herunterladen | |
VSH_XPress_carbon_RISE Zertifikaten |
Herunterladen | |
ATG3056_XPress_Carbon Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH XPress Carbon&Stainless Bureau Veritas Zertifikaten |
Herunterladen | |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003023 Fitting mit 1 Anschluss |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Konturcode | M |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Hauptfarbe Fitting | grau |
| Mediumtemperatur (Dauerbetrieb) | -35°C - 135°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -31°F - 275°F |
| Mit Dichtungsmaterial | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| FM-Prüfung | Nein |
| UL-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
6222216 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 15 |
 |
6119401 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 15 |
 |
6212646 | VSH XPress C+S Einstecktiefe Markierungsgerät 12-108 |
 |
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
 |
6340708 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 15x1,2 Kleinbundel |
|
6204682 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 15x1,2 |
 |
6209931 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=6m) handbundel |
|
6206277 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=6m) |
|
6119410 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 18 |
|
6222227 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 18 |
|
6340719 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 18x1,2 Kleinbundel |
|
6204693 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 18x1,2 |
|
6205166 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=6m) handbundel |
|
6119421 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 22 |
|
6222238 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 22 |
 |
6340004 | VSH XPress C-Stahlrohr Sendzimir verzinktes 22x1,5 Kleinbund |
|
6241114 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 22x1,5 |
|
6340721 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 22x1,5 Kleinbundel |
|
6204704 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 22x1,5 |
|
6205177 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=6m) |
|
6206299 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=3m) |
|
6209951 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=6m) handbundel |
|
6222249 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 28 |
|
6119432 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 28 |
|
6340015 | VSH XPress C-Stahlrohr Sendzimir verzinktes 28x1,5 Kleinbund |
|
6241125 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 28x1,5 |
|
6340730 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 28x1,5 Kleinbundel |
|
6204715 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 28x1,5 |
|
6205188 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=6m) |
|
6206301 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=3m) |
|
6209962 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=6m) handbundel |
|
6222251 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 35 |
|
6119443 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 35 |
|
6340026 | VSH XPress C-Stahlrohr Sendzimir verzinktes 35x1,5 Kleinbund |
|
6241136 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 35x1,5 |
|
6340741 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 35x1,5 Kleinbundel |
|
6204726 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 35x1,5 |
|
6205199 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=6m) handbundel |
|
6119454 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 42 |
|
6222260 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 42 |
|
6340037 | VSH XPress C-Stahlrohr Sendzimir verzinktes 42x1,5 Kleinbund |
|
6241147 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 42x1,5 |
|
6340752 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 42x1,5 Kleinbundel |
|
6204737 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 42x1,5 |
|
6205201 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=6m) handbundel |
|
6119465 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 54 |
|
6222271 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 54 |
|
6340048 | VSH XPress C-Stahlrohr Sendzimir verzinktes 54x1,5 Kleinbund |
|
6241158 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 54x1,5 |
|
6340763 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 54x1,5 Kleinbundel |
|
6204748 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 54x1,5 |
|
6205221 | VSH SudoXPress C-Stahl verzinktes Rohr 54x1,5 (l=6m) |
|
6206332 | VSH SudoXPress C-Stahl verzinktes Rohr 54x1,5 (l=3m) |
|
6203945 | VSH SudoXPress C-Stahl verzinktes Rohr 54x1,5 (l=6m) handbundel |
 |
6208015 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM 76,1 |
 |
6119377 | VSH XPress C-Stahl+Edelstahl O-Ring FPM 76,1 |
|
6340059 | VSH XPress C-Stahlrohr Sendzimir verzinktes 76,1x2,0 Kleinbund |
|
6241378 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 76,1x2,0 |
|
6204803 | VSH SudoXPress C-Stahl verzinktes Rohr 76,1x2,0 (l=6m) |
|
6203956 | VSH SudoXPress C-Stahl verzinktes Rohr 76,1x2,0 (l=6m) handbundel |
|
6208026 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM 88,9 |
|
6119388 | VSH XPress C-Stahl+Edelstahl O-Ring FPM 88,9 |
|
6340061 | VSH XPress C-Stahlrohr Sendzimir verzinktes 88,9x2,0 Kleinbund |
|
6241389 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 88,9x2,0 |
|
6204814 | VSH SudoXPress C-Stahl verzinktes Rohr 88,9x2,0 (l=6m) |
|
6203967 | VSH SudoXPress C-Stahl verzinktes Rohr 88,9x2,0 (l=6m) handbundel |
|
6208037 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM 108 |
|
6119399 | VSH XPress C-Stahl+Edelstahl O-Ring FPM 108 |
|
6340070 | VSH XPress C-Stahlrohr Sendzimir verzinktes 108x2,0 Kleinbund |
|
6241391 | VSH XPress C-Stahl Sendzimir verzinktes Rohr 108x2,0 |
|
6204825 | VSH SudoXPress C-Stahl verzinktes Rohr 108x2,0 (l=6m) |
|
6203978 | VSH SudoXPress C-Stahl verzinktes Rohr 108x2,0 (l=6m) handbundel |
|
6204836 | VSH SudoXPress C-Stahl verzinktes Rohr 66,7x1,5 (l=6m) |
|
6208972 | VSH SudoXPress C-Stahl verzinktes Rohr 66,7x1,5 (l=6m) handbundel |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
6222216 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 15 | 1 |
|
6222227 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 18 | 1 |
|
6222238 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 22 | 1 |
|
6222249 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 28 | 1 |
|
6222251 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 35 | 1 |
|
6222260 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 42 | 1 |
|
6222271 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 54 | 1 |
|
6208015 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM 76,1 | 1 |
|
6208026 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM 88,9 | 1 |
|
6208037 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM 108 | 1 |
|
6208180 | VSH XPress C-Stahl O-Ring EPDM 66,7 | 1 |
