VSH XPress C-Stahl halbe Verschraubung (Press x Eurokonus)

Gruppe: C1404

Bei VSH XPress C1404 handelt es sich um eine halbe Verschraubung aus C-Stahl mit einer Pressanschluss und einem Überwurf. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.

  • mit Rohranschlag
  • mit allen relevanten Zulassungen versehen
  • unverpresst undicht
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Solarenergie

Solarenergie

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

ATG

ATG

Bureau Veritas

Bureau Veritas

DNV-GL

DNV-GL

Lloyds Register

Lloyds Register

QB (CSTBat)

QB (CSTBat)

RINA

RINA

RISE

RISE

SPF

SPF

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

slw2

Artikelnummer

6208169

size

15x3/4"EC

d1

15,0

DN1

DN12

l1

21

z1

1

d2

26,9

DN2

3/4" (DN20)

l2

16

z2

7

slw2

30

Artikelnummer

6208171

size

18x3/4"EC

d1

18,0

DN1

DN15

l1

22

z1

2

d2

26,9

DN2

3/4" (DN20)

l2

16

z2

7

slw2

30

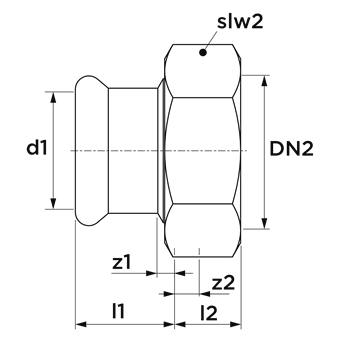

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Stahl (St 34.2 (1.0034))

Verarbeitung

Verzinkt

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Gerade

Verbindung

Press (M), Eurokonus

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73079980

Marke

VSH

Serie

XPress C-Stahl

Produkttyp

C1404

UNSPS

40173002

SCIP

233056dc-cd46-44db-9410-a4845109c0f6

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

St 34.2 (1.0034)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

St 34.2 (1.0034)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

2-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Wanddicke Anschluss 1

Wert

1,5mm

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

3/4 Zoll (20)

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

26,9mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

1,06"

Eigenschaften

Anschluss 2

Wert

Eurokonus standardlos

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 135°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 275°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
