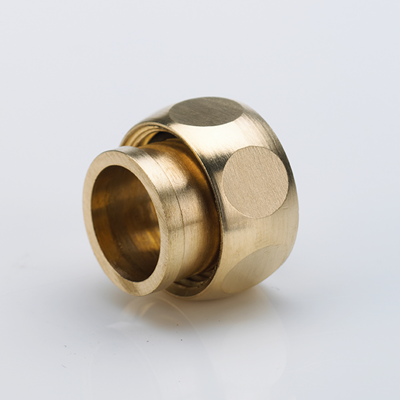

VSH Lötfitting Messing Durchgangsverschraubung (Löt x Innengewinde)

VSH Lötfitting Messing Durchgangsverschraubung (Löt x Innengewinde)

C1065

VSH Lötfitting Messing C1065 ist eine Durchgangsverschraubung mit einem Lötanschlss und einem Innengewinde. VSH Lötfitting Messing bietet ein Lötfitting-Sortiment für jede Weichlötanwendung. Hohe Qualität und große Maßgenauigkeit sind die obersten Prioritäten des VSH Lötfitting Messing-Sortiments.

  • hergestellt aus erstklassigem Messing
  • Nur in Wasseranwendungen zu verwenden
  • ausgestattet mit allen relevanten Zulassungen

Anwendungen

Trinkwasser Heizung Druckluft

Einsatzbereich

Gebäudeinstallation Industrie
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
0406111 12xG3/8" 0,02 kg 17x22x22 mm Beutel (10 stk) 08711985003437
0406219 12xG1/2" 0,02 kg 20x27x27 mm Beutel (10 stk) 08711985003451
0406221 15xG1/2" 0,02 kg 22x27x27 mm Beutel (10 stk) 08711985003475

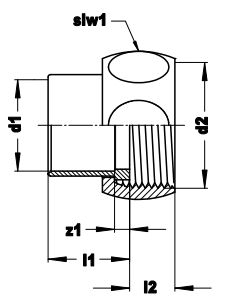

Artikelnummer Abmessung d1 DN1 l1 z1 slw1 d2 DN2 l2
0406111 12xG3/8" 12,0 DN10 11 2 19 17,2 3/8" (DN10) 6
0406219 12xG1/2" 12,0 DN10 12 3 23 21,3 1/2" (DN15) 8
0406221 15xG1/2" 15,0 DN12 14 3 23 21,3 1/2" (DN15) 8
Abmessungen siehe Bild oben
Farbe messing
Materialien Messing (CW617N)
Verarbeitung Keine
Hersteller Aalberts integrated piping systems B.V. (VSH)
Formen Gerade, Reduktion
Verbindung Löten, G - Zylindrisches Innengewinde (BSPP)
Abdichtung Metalldichtung
Produktgruppe Fittings (Mehrteilig)
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer 74122000
Marke VSH
Serie Lötfitting
Produkttyp C1065
UNSPS 40174901
SCIP 9096d92f-2905-489e-9245-022c48ad808b
Eigenschaften Wert
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1 Messing
Werkstoffgüte Anschluss 1 CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 Messing
Werkstoffgüte Anschluss 2 CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Form gerade
Ausführung 3-teilig
Exzentrisch Nein
Systemgebunden Nein
Wanddicke Anschluss 1 1,4mm
Anschluss 1 Lötmuffe
Anschluss 2 Innengewinde zylindrisch (BSPP)
Hauptfarbe Fitting Messing
Druckstufe Flansch PN 25
Material Dichtung metalldichtend
Mit Stoßnocken Ja
Zugfest Ja
Max. Arbeitsdruck bei 20 °C 25bar
Max. Arbeitsdruck bei 20 °C (imperial) 362,59psi
Mit thermischer Isolierung Nein
Mit Dichtungsmaterial Ja
Verschlossen Nein
Mit Verbindungsanzeige Nein
Mit Entleerungsventil Nein
Mit Entlüfter Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
DIN-CERTCO-Zertifikat Nein
VdS-geprüft Nein
Mit TÜV-Zulassung Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Nein
Zertifiziert nach NF 545 Nein
KIWA-Prüfsiegel Nein
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Nein
Typenzulassung nach BBR/EKS Nein
