VSH Lötfitting Messing Reduzierstück (Löt x Rohrende)

Gruppe: C1003

VSH Lötfitting Messing C1003 ist ein Reduzierstück mit einem Lötanschluss und einem Rohrende. VSH Lötfitting Messing bietet ein Lötfitting-Sortiment für jede Weichlötanwendung. Hohe Qualität und große Maßgenauigkeit sind die obersten Prioritäten des VSH Lötfitting Messing-Sortiments.

  • hergestellt aus erstklassigem Messing
  • gleiche Fitting-Anwendungen für Wasser und Gas
  • ausgestattet mit allen relevanten Zulassungen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Druckluft

Druckluft

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

keine Zulassungen vorhanden

Artikelnummer

size

d1

DN1

l1

d2

DN2

Artikelnummer

0402215

size

Ø12x10

d1

12,0

DN1

DN10

l1

11

d2

10,0

DN2

DN8

Artikelnummer

0402204

size

Ø12x11

d1

12,0

DN1

DN10

l1

11

d2

11,0

DN2

DN8

Artikelnummer

0402325

size

Ø15x12

d1

15,0

DN1

DN12

l1

13

d2

12,0

DN2

DN10

Artikelnummer

0402303

size

Ø15x14

d1

15,0

DN1

DN12

l1

13

d2

14,0

DN2

DN12

Artikelnummer

0402534

size

Ø22x15

d1

22,0

DN1

DN20

l1

18

d2

15,0

DN2

DN12

Artikelnummer

0402655

size

Ø28x22

d1

28,0

DN1

DN25

l1

21

d2

22,0

DN2

DN20

Artikelnummer

0402765

size

Ø35x28

d1

35,0

DN1

DN32

l1

26

d2

28,0

DN2

DN25

Artikelnummer

0402864

size

Ø42x28

d1

42,0

DN1

DN40

l1

26

d2

28,0

DN2

DN25

Artikelnummer

0402875

size

Ø42x35

d1

42,0

DN1

DN40

l1

26

d2

35,0

DN2

DN32

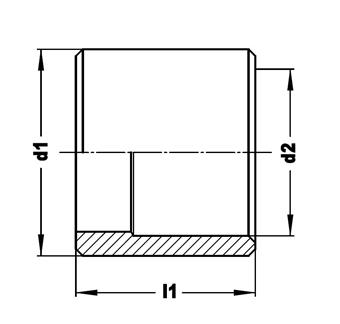

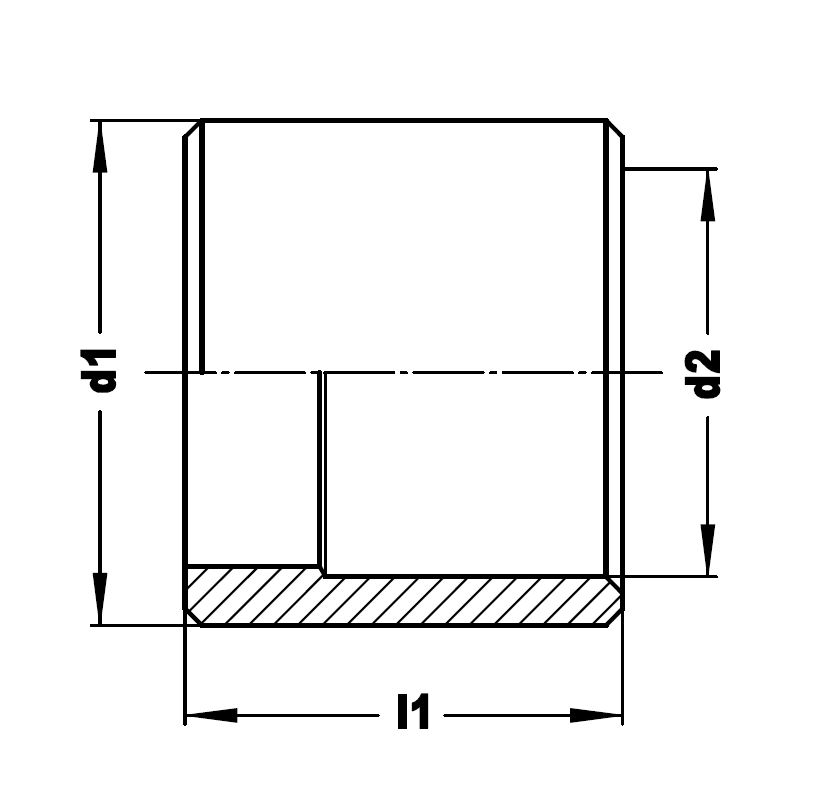

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Gerade, Reduktion

Verbindung

Rohrende, löten

Abdichtung

Metalldichtung

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

Lötfitting

Produkttyp

C1003

UNSPS

40173601

SCIP

9096d92f-2905-489e-9245-022c48ad808b

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Reduzierend

Wert

Ja

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Nein

Eigenschaften

Anschluss 1

Wert

Lötende

Eigenschaften

Anschluss 2

Wert

Lötmuffe

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 25

Eigenschaften

Material Dichtung

Wert

metalldichtend

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

25bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

362,59psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
