C1000
VSH Lötfitting Messing C1000 ist eine Muffe mit zwei Lötanschlüssen. VSH Lötfitting Messing bietet ein Lötfitting-Sortiment für jede Weichlötanwendung. Hohe Qualität und große Maßgenauigkeit sind die obersten Prioritäten des VSH Lötfitting Messing-Sortiments.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
0400224 | 12 | 0,01 kg | 19x15x15 mm | Beutel (10 stk) | 08711985000016 |
0400334 | 15 | 0,02 kg | 23x18x18 mm | Beutel (10 stk) | 08711985000030 |
0400554 | 22 | 0,04 kg | 33x26x26 mm | Beutel (5 stk) | 08711985000054 |
0400664 | 28 | 0,07 kg | 39x32x32 mm | Beutel (2 stk) | 08711985000078 |
0400774 | 35 | 0,09 kg | 48x39x39 mm | Beutel (1 stk) | 08711985157727 |
Farbe | messing |
---|---|
Materialien | Messing (CW617N) |
Verarbeitung | Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Gerade |
Verbindung | Löten, löten |
Abdichtung | Metalldichtung |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 74122000 |
Marke | VSH |
Serie | Lötfitting |
Produkttyp | C1000 |
UNSPS | 40172601 |
SCIP | 9096d92f-2905-489e-9245-022c48ad808b |
C1000 Bild |
png | Herunterladen |
VSH End Feed Gas instructions Installations- & Wartungsdokument |
Herunterladen | |
VSH End Feed MSDS Link zum Blatt |
Herunterladen | |
VSH Soldeer GASTEC Zertifikaten |
Herunterladen | |
VSH Soldeer KIWA Zertifikaten |
Herunterladen | |
VSH Solder fittings Gastec H2 Zertifikaten |
Herunterladen | |

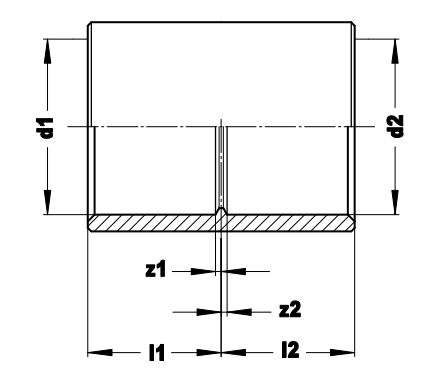

Diagram Diagramm |
jpg | Herunterladen |
VSH End Feed Brass installation instructions Installations- & Wartungsdokument |
Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | Messing |
Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
Oberflächenschutz Anschluss 1 | unbehandelt |
Oberflächenbehandlung Anschluss 1 | unbehandelt |
Werkstoff des Anschlusses 2 | Messing |
Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
Oberflächenschutz Anschluss 2 | unbehandelt |
Oberflächenbehandlung Anschluss 2 | unbehandelt |
Form | gerade |
Ausführung | 1-teilig |
Reduzierend | Nein |
Exzentrisch | Nein |
Systemgebunden | Nein |
Anschluss 1 | Lötmuffe |
Anschluss 2 | Lötmuffe |
Hauptfarbe Fitting | Messing |
Druckstufe Flansch | PN 25 |
Material Dichtung | metalldichtend |
Mit Stoßnocken | Ja |
Zugfest | Ja |
Arbeitslänge Anschluss 1 | 0,5mm |
Arbeitslänge Anschluss 1 (imperial) | 0,02" |
Arbeitslänge Anschluss 2 | 0,5mm |
Arbeitslänge Anschluss 2 (imperial) | 0,02" |
Max. Arbeitsdruck bei 20 °C | 25bar |
Max. Arbeitsdruck bei 20 °C (imperial) | 362,59psi |
Mit thermischer Isolierung | Nein |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Nein |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
DIN-CERTCO-Zertifikat | Nein |
VdS-geprüft | Nein |
Mit TÜV-Zulassung | Nein |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Nein |
Zertifiziert nach NF 545 | Nein |
KIWA-Prüfsiegel | Ja |
Gastec QA Prüfung | Ja |
KOMO-Prüfsiegel | Nein |
Typenzulassung nach BBR/EKS | Nein |
