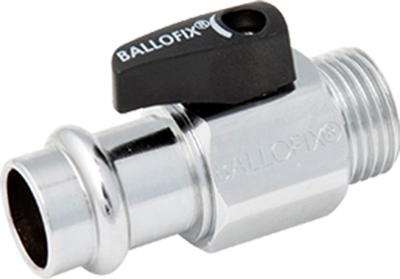

Broen Ballofix Mini-Kugelhahn mit Griff (Press x Außengewinde)

Gruppe: B3816

Die B3816 Broen Ballofix Mini-Kugelhähne sind hochwertige, kompakte Kugelhähne in hoher Verarbeitungsqualität. Das Design und die verwendeten Materialien, garantieren einen reibungslosen Betrieb, auch nach mehreren Jahren der Nutzung. Die Griffe sind in verschiedenen Farben erhältlich, so dass eine Farbcodierung möglich ist. Durch das breite Sortiment ist für jede Anwendung eine optimale Ausführung verfügbar.
  • Broen Ballofix Kugelhähne können mit einem Schraubendreher oder einem Ballofix Griff bedient werden
  • wir empfehlen, Ballofix Kugelhähne zweimal im Jahr zu öffnen und zu schließen & nbsp; um eine optimale Funktion zu gewährleisten
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

ETA

ETA

GDV

GDV

KIWA

KIWA

SINTEF

SINTEF

SITAC

SITAC

STF

STF

WRAS

WRAS

Artikelnummer

size

d1

DN1

l1

z1

DN2

l2

slw0

M1

M2

E

H

Y

V

a

Artikelnummer

6004097

size

15xG1/2" (DN15R) Cr (schwarz)

d1

15,0

DN1

DN12

l1

38

z1

14

DN2

1/2" (DN15)

l2

21

slw0

25

M1

7

M2

22

E

10

H

25

Y

13

V

13

a

90

Artikelnummer

6004121

size

22xG3/4" (DN15R) Cr (schwarz)

d1

22,0

DN1

DN20

l1

41

z1

16

DN2

3/4" (DN20)

l2

22

slw0

28

M1

10

M2

31

E

15

H

33

Y

33

V

14

a

90

Artikelnummer

size

V

a

15xG1/2" (DN15R) Cr (schwarz)

13

90

22xG3/4" (DN15R) Cr (schwarz)

14

90

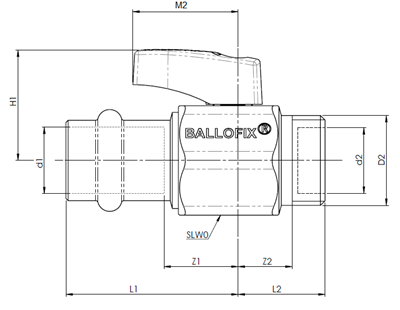

technical drawing for product

Eigenschaften

Farbe

schwarz, chrom

Materialien

Messing (CW625N (DZR))

Verarbeitung

Verchromt

Hersteller

BROEN

Formen

Gerade (0º)

Verbindung

Press (M/V), G - Zylindrisches Aussengewinde (BSPP)

Druckstufe product

PN 10

Abdichtung

EPDM

Allgemein

Produktgruppe

Ventile (Kugelhahn)

ETIM-Klasse

EC011343 Kugelhahn

Intrastat-Nummer

84818081

Marke

Broen

Serie

Ballofix

Produkttyp

B3816

UNSPS

40141607

SCIP

e78c0723-c6e6-479c-bcc1-e395a5461292

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Gehäuses

Wert

Messing

Eigenschaften

Oberflächenschutz Gehäuse

Wert

verchromt

Eigenschaften

Material Kugeldichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Material Kugel

Wert

Messing

Eigenschaften

Oberflächenschutz Kugel

Wert

verchromt

Eigenschaften

Material Spindel

Wert

Messing

Eigenschaften

Material primäre Spindeldichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Material sekundäre Spindeldichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Mit Kupplungsanschluss 1

Wert

Nein

Eigenschaften

Konturcode Verbindung 1

Wert

M/V

Eigenschaften

Anschluss 2

Wert

Außengewinde zylindrisch BSPP (ISO 228-1)

Eigenschaften

Mit Kupplungsanschluss 2

Wert

Nein

Eigenschaften

Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Druckstufe Artikel

Wert

PN 10

Eigenschaften

Druckstufe Flansch

Wert

PN 10

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Ablassmöglichkeit (Anschluss)

Wert

Nein

Eigenschaften

Mit Rückschlagklappe

Wert

Nein

Eigenschaften

Mit Filter

Wert

Nein

Eigenschaften

Mit Thermometer

Wert

Nein

Eigenschaften

Ausführung

Wert

gerade

Eigenschaften

Mit Dämmschale

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

Feuersicher

Wert

Nein

Eigenschaften

Max. Druckunterschied bei 20 °C

Wert

10bar

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 120°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 248°F

Eigenschaften

Medizinisch sauber

Wert

Nein

Eigenschaften

Fettfrei

Wert

Nein

Eigenschaften

Bedienung

Wert

Handgriff

Eigenschaften

Gehäusekonstruktion

Wert

1-teilig

Eigenschaften

Volldurchgang

Wert

Nein

Eigenschaften

Ventilwinkel

Wert

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Ja
