Produkte

SEPP Safe Wandanschlussbogen mit Sicherungskombination HD

Gruppe: 8083

Mit Rückflussverhinderer und Rohrbelüfter,
Bauform C
  • Messing
  • verchromt
  • T-max. 90°C
  • PN10
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

DVGW Wasser

DVGW Wasser

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

0005953

Abmessung

DN15 G1/2

L x B x H

63x55x63 mm

Gewicht

0,21 kg

Verpackung

Karton (1 stk)

GTIN

04018422021035

Artikelnummer

size

DN1

l1

z1

z2

Artikelnummer

0005953

size

DN15 G1/2

DN1

DN15

l1

47

z1

35

z2

36

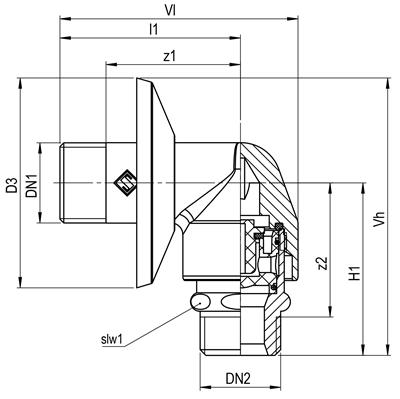

technical drawing for product

Eigenschaften

Farbe

chrom

Materialien

Messing

Verarbeitung

Verchromt

Verbindung

G - Zylindrisches Aussengewinde (BSPP)

Druckstufe product

PN 10

Abdichtung

EPDM

Allgemein

Produktgruppe

Sicherheitsarmaturen (Sicherungsarmatur)

ETIM-Klasse

EC010131 Belüfter (druckloses System)

Intrastat-Nummer

84818019

Marke

Seppelfricke

Serie

SEPP Safe

Produkttyp

8083

Technisch

Max. Betriebsdruck (bar)

10 bar

Max. Betriebstemperatur Medium

90 °C

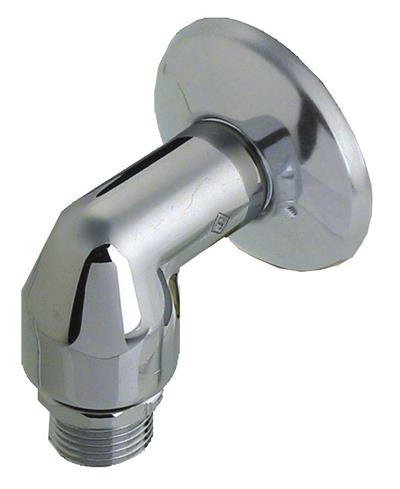

image for 8083

Bild | jpg

8083

image for Diagram

Diagramm | jpg

Diagram

Installations- & Wartungsdokument | pdf

Installation instructuions 8083

Zertifikat | pdf

Seppelfricke Safe HB 8081 DVGW

Zertifikat | pdf

Seppelfricke Safe HB 8081 DVGW

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Nenndurchmesser

Wert

DN 15

Eigenschaften

Anschluss 1

Wert

Außengewinde zylindrisch BSPP (ISO 228-1)

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

10bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

145,04psi

Eigenschaften

Max. Mediumtemperatur (Dauerbetrieb)

Wert

90°C

Eigenschaften

Max. Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

194°F

Eigenschaften

Oberflächenschutz

Wert

verchromt

Eigenschaften

Länge Anschluss 1

Wert

47mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

1,85"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

35mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

1,38"

Eigenschaften

Höhe

Wert

63mm
