group: 7150F
Das VSH Shurjoint Modell 7150F ist eine konzentrische Reduzierung mit einer Nut und einem Innengewinde.
VSH Shurjoint-Nutrohrsysteme bestehen aus einer breiten Palette von Nutenkupplungen, Fittings und Ventilen für Heizung, Druckluft und Industrie. VSH Shurjoint ist weniger arbeitsintensiv, sicherer, sauberer und liefert eine gleichbleibende Verbindungsqualität.
Heizung
Kühlung
Druckluft
Sprinkler
Trockene Hauptfeuerlöschleitung
Gebäudeinstallation
Brandschutz
Industrie
FM
UL
ULc
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 1150F2920013 | 76,1 xRp2 - orange | 0,69 kg | 77x77x64 mm | Karton (21 stk) | 08711985477757 |
| 1150F2920014 | 76,1 xRp2 - verzinkt | 0,69 kg | 77x77x64 mm | Karton (21 stk) | 08711985477764 |
| 1150F3020004 | 88,9 xRc2 - verzinkt | 0,71 kg | 89x89x64 mm | Karton (18 stk) | 08711985463385 |
| 1150F3020014 | 88,9 xRp2 - verzinkt | 0,71 kg | 89x89x64 mm | Karton (18 stk) | 08711985480634 |
| 1150F3025014 | 88,9 xRp2 1/2 - verzinkt | 0,75 kg | 89x89x64 mm | Karton (30 stk) | 08711985480665 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 1150F2920013 | 76,1 xRp2 - orange | 76,1 | DN65 | 32 | 32 | 60,3 | DN50 | 32 | 12 |
| 1150F2920014 | 76,1 xRp2 - verzinkt | 76,1 | DN65 | 32 | 32 | 60,3 | DN50 | 32 | 12 |
| 1150F3020004 | 88,9 xRc2 - verzinkt | 88,9 | DN80 | 32 | 60,3 | DN50 | 32 | 12 | |
| 1150F3020014 | 88,9 xRp2 - verzinkt | 88,9 | DN80 | 32 | 60,3 | DN50 | 32 | 12 | |
| 1150F3025014 | 88,9 xRp2 1/2 - verzinkt | 88,9 | DN80 | 32 | 32 | 73,0 | DN65 | 32 | 9 |
| Farbe | silber, orange |
|---|---|
| Materialien | Gusseisen (ASTM A536 65-45-12) |
| Verarbeitung | Verzinkt, lackiert |
| Hersteller | Shurjoint |
| Formen | Reduktion |
| Verbindung | Nut |
| Produktgruppe | Fittings (Demontierbar) |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 73071910 |
| Marke | VSH |
| Serie | Shurjoint |
| Produkttyp | 7150F |
 7150F Bild |
png | Herunterladen |

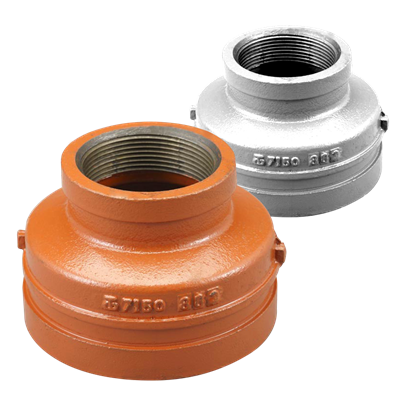

 7150F-Combi Bild |
png | Herunterladen |
 7150F-GV Bild |
png | Herunterladen |
FM Zertifikaten |
Herunterladen | |
UL Zertifikaten |
Herunterladen | |
ULc Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
Datasheet Submittal sheet |
Herunterladen | |
VSH Shurjoint Installation Handbook Installations- & Wartungsdokument |
Herunterladen | |
VSH Shurjoint instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Gusseisen |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Ja |
| Exzentrisch | Nein |
| Systemgebunden | Nein |
| Anschluss 1 | Nut |
| Zugfest | Ja |
| Länge Anschluss 1 | 32mm |
| Länge Anschluss 1 (imperial) | 1,26" |
| Länge Anschluss 2 | 32mm |
| Länge Anschluss 2 (imperial) | 1,26" |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| LPCB-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Gastec QA - AR 214 (H2) | Nein |
