7130
Bei VSH XPress 7130 handelt es sich um ein T-Stück aus Kupfer mit drei Pressmuffen. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 4801599 | 12 | 0,06 kg | 18x38x55 mm | Beutel (10 stk) | 05022050178411 |
| 4801601 | 15 | 0,08 kg | 20x40x65 mm | Beutel (10 stk) | 05022050014368 |
| 4801610 | 18 | 0,1 kg | 25x45x65 mm | Beutel (10 stk) | 05022050128508 |
| 4801621 | 22 | 0,13 kg | 30x53x73 mm | Beutel (10 stk) | 05022050014375 |
| 4801632 | 28 | 0,18 kg | 35x65x85 mm | Beutel (5 stk) | 05022050014382 |
| 4801643 | 35 | 0,28 kg | 43x70x100 mm | Beutel (5 stk) | 05022050194718 |
| 4801654 | 42 | 0,37 kg | 50x85x115 mm | Beutel (1 stk) | 05022050384669 |
| 4801665 | 54 | 0,61 kg | 65x105x140 mm | Beutel (1 stk) | 05022050384676 |
| 4806087 | 64 | 1,91 kg | 800x175x265 mm | Karton (1 stk) | 05022050389619 |
| 4801676 | 66,7 | 1,33 kg | 80x145x185 mm | Karton (1 stk) | 05022050384683 |
| 4801687 | 76,1 | 1,5 kg | 94x166x208 mm | Karton (1 stk) | 05022050384690 |
| 4801698 | 88,9 | 3,78 kg | 105x210x323 mm | Karton (1 stk) | 05022050384706 |
| 4801709 | 108 | 3,46 kg | 130x230x315 mm | Karton (1 stk) | 05022050384713 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4801599 | 12 | 12,0 | DN10 | 28 | 11 | 12,0 | DN10 | 28 | 11 | 12,0 | DN10 | 28 | 11 |
| 4801601 | 15 | 15,0 | DN12 | 32 | 12 | 15,0 | DN12 | 32 | 12 | 15,0 | DN12 | 32 | 12 |
| 4801610 | 18 | 18,0 | DN15 | 34 | 14 | 18,0 | DN15 | 34 | 14 | 18,0 | DN15 | 34 | 14 |
| 4801621 | 22 | 22,0 | DN20 | 37 | 16 | 22,0 | DN20 | 37 | 16 | 22,0 | DN20 | 37 | 16 |
| 4801632 | 28 | 28,0 | DN25 | 42 | 19 | 28,0 | DN25 | 42 | 19 | 28,0 | DN25 | 42 | 19 |
| 4801643 | 35 | 35,0 | DN32 | 50 | 24 | 35,0 | DN32 | 50 | 24 | 35,0 | DN32 | 50 | 24 |
| 4801654 | 42 | 42,0 | DN40 | 58 | 28 | 42,0 | DN40 | 58 | 28 | 42,0 | DN40 | 58 | 28 |
| 4801665 | 54 | 54,0 | DN50 | 69 | 34 | 54,0 | DN50 | 69 | 34 | 54,0 | DN50 | 69 | 34 |
| 4806087 | 64 | 64,0 | DN60 | 133 | 83 | 64,0 | DN60 | 134 | 84 | 64,0 | DN60 | 133 | 83 |
| 4801676 | 66,7 | 66,7 | DN65 | 95 | 45 | 66,7 | DN65 | 111 | 62 | 66,7 | DN65 | 95 | 45 |
| 4801687 | 76,1 | 76,1 | DN65 | 101 | 51 | 76,1 | DN65 | 119 | 69 | 76,1 | DN65 | 101 | 51 |
| 4801698 | 88,9 | 88,9 | DN80 | 162 | 100 | 88,9 | DN80 | 162 | 100 | 88,9 | DN80 | 162 | 100 |
| 4801709 | 108 | 108,0 | DN100 | 159 | 92 | 108,0 | DN100 | 159 | 92 | 108,0 | DN100 | 159 | 92 |
| Farbe | kupfer |
|---|---|
| Materialien | Kupfer (CW024A (UNS C12200)) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | T-Stück (90º) |
| Verbindung | Press (M) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | XPress Kupfer |
| Produkttyp | 7130 |
| UNSPS | 40174612 |

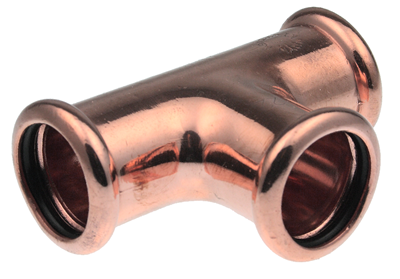

 7130 Bild |
png | Herunterladen |
VSH XPress Copper RISE 12-108 mm SE Zertifikaten |
Herunterladen | |
VSH_XPress_Copper_WRAS Zertifikaten |
Herunterladen | |
XPress Copper BSI Zertifikaten |
Herunterladen | |
XPress Copper DVGW Water Zertifikaten |
Herunterladen | |
XPress Copper KIWA Zertifikaten |
Herunterladen | |
XPress_Copper_ATG Zertifikaten |
Herunterladen | |
XPress_Copper_QB Zertifikaten |
Herunterladen | |
XPress_Copper_SINTEF Zertifikaten |
Herunterladen | |
XPress_Copper_Water_OVGW Zertifikaten |
Herunterladen | |
XPress_DNV Zertifikaten |
Herunterladen | |

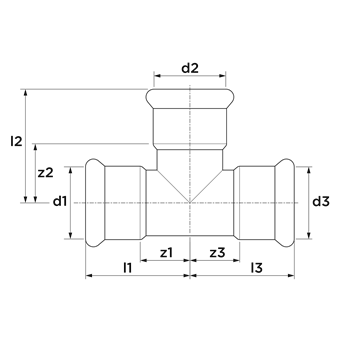

 Diagram Diagramm |
png | Herunterladen |
VSH XPress Copper RISE 12-108 mm EN Zertifikaten |
Herunterladen | |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Werkstoff des Anschlusses 1 | Kupfer |
| Werkstoffgüte Anschluss 1 | Cu-DHP (CW024A) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Kupfer |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Werkstoff des Anschlusses 3 | Kupfer |
| Werkstoffgüte Anschluss 3 | Cu-DHP (CW024A) |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Ausführung | T-Stück |
| Winkel | 90° |
| Reduzierend | Nein |
| Mehrteilig | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | M |
| Anschluss 2 | Pressmuffe |
| Konturcode Verbindung 2 | M |
| Anschluss 3 | Pressmuffe |
| Konturcode Verbindung 3 | M |
| Druckstufe Flansch | PN 16 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Zugfest | Ja |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 230°F |
| Mit Dichtungsmaterial | Nein |
| Mit Entlüfter | Nein |
| Mit thermischer Isolierung | Nein |
| Mit Stoßnocken | Ja |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Ja |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
4805207 | VSH XPress Kupfer O-Ring FPM 12x2,2 |
 |
6115901 | VSH XPress Kupfer O-ring EPDM 12 |
 |
6212657 | VSH XPress Kupfer Einstecktiefe Markierungsgerät 12-108 |
|
6115912 | VSH XPress Kupfer O-ring EPDM 15 |
|
4805218 | VSH XPress Kupfer O-Ring FPM 15x2,6 |
|
6115923 | VSH XPress Kupfer O-ring EPDM 18 |
|
4805229 | VSH XPress Kupfer O-Ring FPM 18 |
|
6115934 | VSH XPress Kupfer O-ring EPDM 22 |
|
4805231 | VSH XPress Kupfer O-Ring FPM 22x3,2 |
|
6115945 | VSH XPress Kupfer O-ring EPDM 28 |
|
4805240 | VSH XPress Kupfer O-Ring FPM 28x3,0 |
|
4805251 | VSH XPress Kupfer O-Ring FPM 35x3,0 |
|
6115956 | VSH XPress Kupfer O-ring EPDM 35 |
|
4805262 | VSH XPress Kupfer O-Ring FPM 42x4,0 |
|
6115967 | VSH XPress Kupfer O-ring EPDM 42 |
|
4805273 | VSH XPress Kupfer O-Ring FPM 54x4,0 |
|
6115978 | VSH XPress Kupfer O-ring EPDM 54 |
|
4806527 | VSH XPress Kupfer O-ring EPDM 66,7 |
|
4805075 | VSH XPress Kupfer O-ring EPDM 76,1 |
|
4805086 | VSH XPress Kupfer O-ring EPDM 88,9 |
|
4805097 | VSH XPress Kupfer O-ring EPDM 108 |
|
4805064 | VSH XPress Kupfer O-ring EPDM 64 |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
4805064 | VSH XPress Kupfer O-ring EPDM 64 | 3 |
|
4805075 | VSH XPress Kupfer O-ring EPDM 76,1 | 3 |
|
4805086 | VSH XPress Kupfer O-ring EPDM 88,9 | 3 |
|
4805097 | VSH XPress Kupfer O-ring EPDM 108 | 3 |
|
4806527 | VSH XPress Kupfer O-ring EPDM 66,7 | 3 |
|
6115901 | VSH XPress Kupfer O-ring EPDM 12 | 3 |
|
6115912 | VSH XPress Kupfer O-ring EPDM 15 | 3 |
|
6115923 | VSH XPress Kupfer O-ring EPDM 18 | 3 |
|
6115934 | VSH XPress Kupfer O-ring EPDM 22 | 3 |
|
6115945 | VSH XPress Kupfer O-ring EPDM 28 | 3 |
|
6115956 | VSH XPress Kupfer O-ring EPDM 35 | 3 |
|
6115967 | VSH XPress Kupfer O-ring EPDM 42 | 3 |
|
6115978 | VSH XPress Kupfer O-ring EPDM 54 | 3 |
