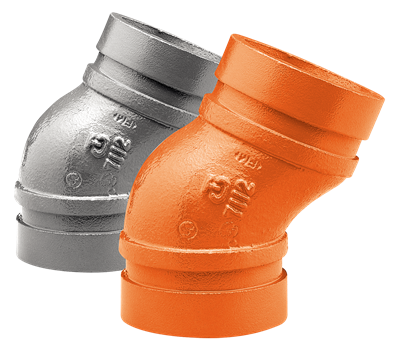

VSH Shurjoint Bogen 22,5 Grad (2 x Nut)

Gruppe: 7112G

Das VSH Shurjoint Modell 7112G ist ein Übersprungbogen mit 22,5 Grad mit zwei Nutanschlüssen.
VSH Shurjoint-Nutrohrsysteme bestehen aus einer breiten Palette von Nutenkupplungen, Fittings und Ventilen für Heizung, Druckluft und Industrie. VSH Shurjoint ist weniger arbeitsintensiv, sicherer, sauberer und liefert eine gleichbleibende Verbindungsqualität.
  • VSH Shurjoint lässt sich perfekt mit anderen VSH-Systemen wie VSH XPress, VSH SudoPress und VSH PowerPress kombinieren
  • das Sortiment 'Aalberts Intergrated Piping Systems' umfasst ein voll integriertes System von 6 mm bis 104 ”
mehr lesen
weniger lesen

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Sprinkler

Sprinkler

Trockene Hauptfeuerlöschleitung

Trockene Hauptfeuerlöschleitung

Segmente

Brandschutz

Brandschutz

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

CRN

CRN

FM

FM

Artikelnummer

size

d1

DN1

l1

z1

es1

d2

DN2

l2

z2

es2

Winkel

Artikelnummer

171120052001

size

139,7 (DN125) - orange

d1

139,7

DN1

DN125

l1

64

z1

64

es1

25

d2

139,7

DN2

DN125

l2

64

z2

64

es2

25

Winkel

22,5

Artikelnummer

171120052003

size

139,7 (DN125) - verzinkt

d1

139,7

DN1

DN125

l1

64

z1

64

es1

25

d2

139,7

DN2

DN125

l2

64

z2

64

es2

25

Winkel

22,5

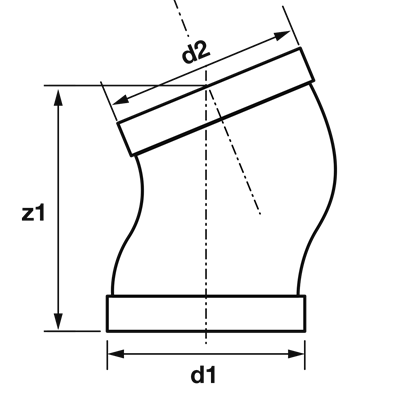

technical drawing for product

Eigenschaften

Farbe

silber, orange

Materialien

Gusseisen (ASTM A536 65-45-12)

Verarbeitung

Verzinkt, lackiert

Hersteller

Shurjoint

Formen

Winkel (22,5º)

Verbindung

Nut

Allgemein

Produktgruppe

Fittings (Demontierbar)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73071910

Marke

VSH

Serie

Shurjoint

Produkttyp

7112G

UNSPS

40172803

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Gusseisen

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Gusseisen

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Winkel des Bogens

Wert

22,5°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Nein

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 125

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

139,7mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

5,5"

Eigenschaften

Anschluss 1

Wert

Nut

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 125

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

139,7mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

5,5"

Eigenschaften

Anschluss 2

Wert

Nut

Eigenschaften

Mit Stoßnocken

Wert

Nein

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge

Wert

127mm

Eigenschaften

Länge Anschluss 1

Wert

63,5mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

2,5"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

63,5mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

2,5"

Eigenschaften

Länge Anschluss 2

Wert

63,5mm

Eigenschaften

Länge Anschluss 2 (imperial)

Wert

2,5"

Eigenschaften

Arbeitslänge Anschluss 2

Wert

63,5mm

Eigenschaften

Arbeitslänge Anschluss 2 (imperial)

Wert

2,5"

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Ja

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
