Produkte

Zurück zur Übersicht

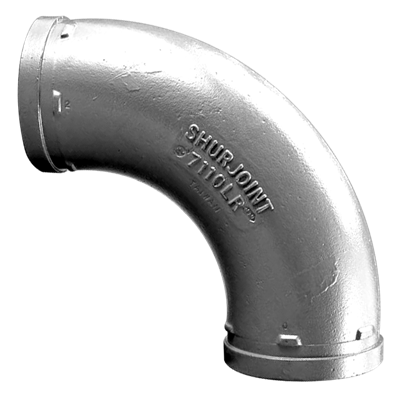

VSH Shurjoint Bogen 1,5D 90 Grad (2 x Nut)

Gruppe: 7110LR

Das VSH Shurjoint Modell 7110LR ist ein 90 Grad Bogen mit großem Radius (1,5D). VSH Shurjoint Standardfitting-Druckstufen entsprechen den Nennwerten der Kupplungen des Modells 7707.
VSH Shurjoint Nutrohrsysteme bestehen aus einer breiten Palette von Nutkupplungen, Fittings und Ventilen für Heizung, Druckluft und Industrie. VSH Shurjoint ist weniger arbeitsintensiv, sicherer, sauberer und liefert eine gleichbleibende Verbindungsqualität.
  • VSH Shurjoint lässt sich perfekt mit anderen VSH-Systemen wie VSH XPress, VSH SudoPress und VSH PowerPress kombinieren
  • das Sortiment 'Aalberts Intergrated Piping Systems' umfasst ein voll integriertes System von 6mm bis 104 ”
mehr lesen
weniger lesen

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Sprinkler

Sprinkler

Trockene Hauptfeuerlöschleitung

Trockene Hauptfeuerlöschleitung

Segmente

Brandschutz

Brandschutz

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

FM

FM

UL

UL

ULc

ULc

Artikelnummer

size

d1

DN1

l1

z1

es1

d2

DN2

l2

z2

es2

Winkel

Artikelnummer

1110L0045003

size

114,3 (DN100) - verzinkt

d1

114,3

DN1

DN100

l1

191

z1

191

es1

25

d2

114,3

DN2

DN100

l2

191

z2

191

es2

25

Winkel

90

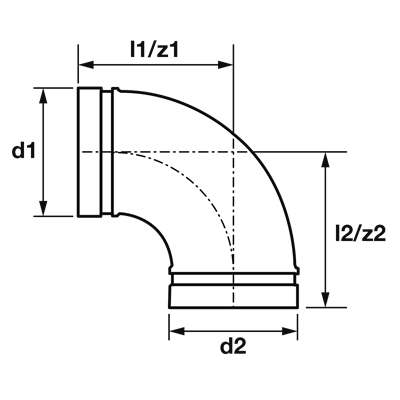

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Gusseisen (ASTM A536 65-45-12)

Verarbeitung

Verzinkt

Hersteller

Shurjoint

Formen

Winkel (90º)

Verbindung

Nut

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73071910

Marke

VSH

Serie

Shurjoint

Produkttyp

7110LR

UNSPS

40172803

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Gusseisen

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Gusseisen

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Winkel des Bogens

Wert

90°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Nein

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 100

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

114,3mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

4,5"

Eigenschaften

Anschluss 1

Wert

Nut

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 100

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

114,3mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

4,5"

Eigenschaften

Anschluss 2

Wert

Nut

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Mit Stoßnocken

Wert

Nein

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge

Wert

115mm

Eigenschaften

Länge Anschluss 1

Wert

191mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

7,52"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

191mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

7,52"

Eigenschaften

Länge Anschluss 2

Wert

191mm

Eigenschaften

Länge Anschluss 2 (imperial)

Wert

7,52"

Eigenschaften

Arbeitslänge Anschluss 2

Wert

191mm

Eigenschaften

Arbeitslänge Anschluss 2 (imperial)

Wert

7,52"

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Ja

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Ja

Eigenschaften

UL-Prüfung

Wert

Ja

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
