VSH XPress Kupfer Passbogen 90° (2 x Einschiebende)

VSH XPress Kupfer Passbogen 90° (2 x Einschiebende)

group: 7005

Bei VSH XPress 7005 handelt es sich um einen Passbogen 90° aus Kupfer mit zwei Rohrenden. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.

  • mit allen relevanten Zulassungen versehen
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Vacuum

Vacuum

Alles anzeigen
Weniger anzeigen

Einsatzbereich

Gebäudeinstallation

Gebäudeinstallation

Schiffbau

Schiffbau

Industrie

Industrie

Alles anzeigen
Weniger anzeigen

Zertifikate

DVGW Wasser

DVGW Wasser

KIWA

KIWA

ÖVGW Wasser

ÖVGW Wasser

QB (CSTBat)

QB (CSTBat)

RISE

RISE

ÜA

ÜA

WRAS

WRAS

Alles anzeigen
Weniger anzeigen
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
4805504 Ø15 0,1 kg 15x78x128 mm Beutel (20 stk) 05022050253972
4805526 Ø22 0,14 kg 24x82x132 mm Beutel (10 stk) 05022050256348
4805537 Ø28 0,19 kg 29x95x135 mm Beutel (10 stk) 05022050256737
Artikelnummer Abmessung d1 DN1 l1 z1 es1 d2 DN2 l2 es2 Radius Winkel
4805504 Ø15 15,0 DN12 70 50 20 15,0 DN12 120 20 18 90
4805526 Ø22 22,0 DN20 70 49 21 22,0 DN20 120 21 27 90
4805537 Ø28 28,0 DN25 80 57 23 28,0 DN25 120 23 34 90

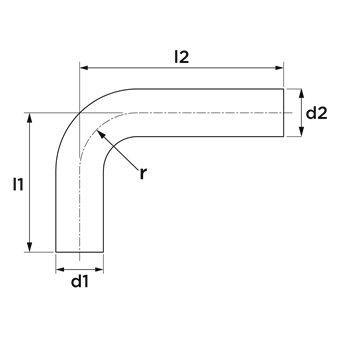

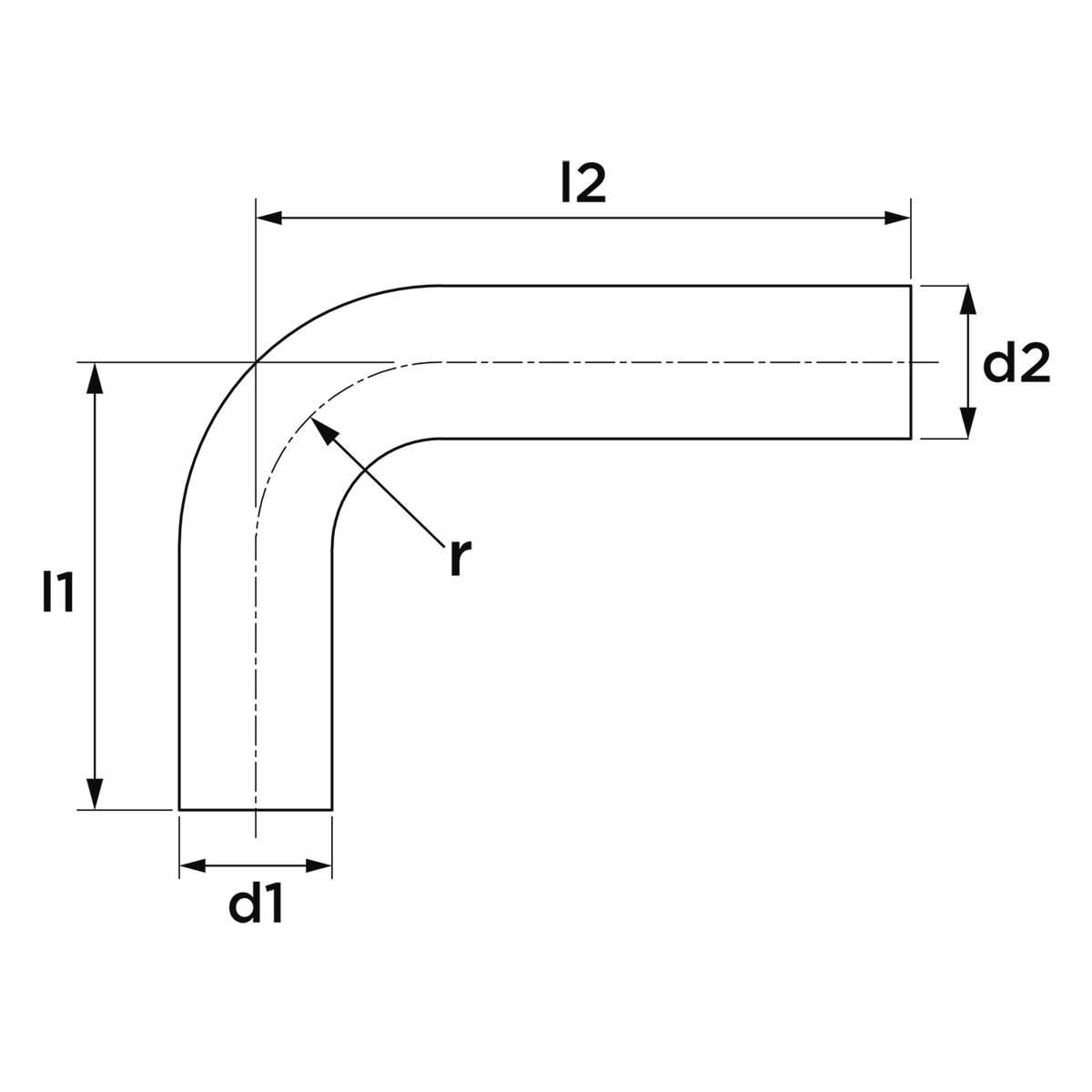

drawing for product
Farbe kupfer
Materialien Kupfer (CW024A (UNS C12200))
Verarbeitung Keine
Hersteller Aalberts integrated piping systems B.V. (VSH)
Formen Bogen (90º)
Verbindung Rohrende
Produktgruppe Fittings
ETIM-Klasse EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer 74122000
Marke VSH
Serie XPress Kupfer
Produkttyp 7005
UNSPS 40172103
Eigenschaften Wert
ETIM-Klasse EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1 Kupfer
Werkstoffgüte Anschluss 1 Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 Kupfer
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Form Bogen
Ausführung 1-teilig
Winkel des Bogens 90°
Reduzierend Nein
Exzentrisch Nein
Systemgebunden Ja
Anschluss 1 Zapfen/Rohrende
Anschluss 2 Zapfen/Rohrende
Hauptfarbe Fitting Kupfer
Mit Stoßnocken Nein
Zugfest Ja
Länge Anschluss 2 120mm
Länge Anschluss 2 (imperial) 4,72"
Mediumtemperatur (Dauerbetrieb) -20°C - 110°C
Mediumtemperatur (Dauerbetrieb) (imperial) -4°F - 230°F
Max. Arbeitsdruck bei 20 °C 16bar
Max. Arbeitsdruck bei 20 °C (imperial) 232,06psi
Mit thermischer Isolierung Nein
Mit Dichtungsmaterial Nein
Verschlossen Nein
Mit Verbindungsanzeige Nein
Mit Entlüfter Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
DIN-CERTCO-Zertifikat Nein
VdS-geprüft Nein
Mit TÜV-Zulassung Nein
DVGW-Siegel für Gas Nein
Zertifiziert nach NF 545 Nein
KIWA-Prüfsiegel Ja
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Nein
Gastec QA - AR 214 (H2) Nein
Typenzulassung nach BBR/EKS Nein
