5590
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
0047396 | DN25 G1 3/8 | 1,7 kg | 166x64x105 mm | Karton (1 stk) | 04018422248630 |
Artikelnummer | Abmessung | l1 | z1 | DN2 | l2 | z2 | DN3 | l3 | a |
---|---|---|---|---|---|---|---|---|---|
0047396 | DN25 G1 3/8 | 109 | 95 | 1 3/8" (DN25) | 57 | 29 | 2" (DN50) | 44 | 80 |
Farbe | messing |
---|---|
Materialien | Messing |
Verarbeitung | Keine |
Hersteller | Seppelfricke |
Verbindung | G - Zylindrisches Aussengewinde (BSPP) |
Druckstufe product | PN 5 |
Abdichtung | HNBR |
Produktgruppe | Ventile (Zubehör (Ventile), Kugelhahn) |
---|---|
ETIM klasse | EC011015 Gashahn |
Intrastat-Nummer | 84818081 |
Marke | Seppelfricke |
Serie | SEPP Easy® |
Produkttyp | 5590 |
SCIP | 00338641-a733-4e80-bbfb-ab3f43f72cc9 |

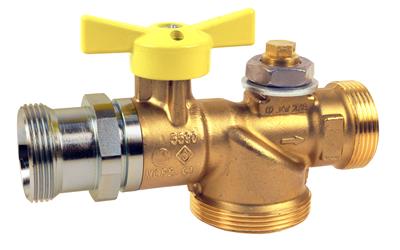

5590 Bild |
jpg | Herunterladen |

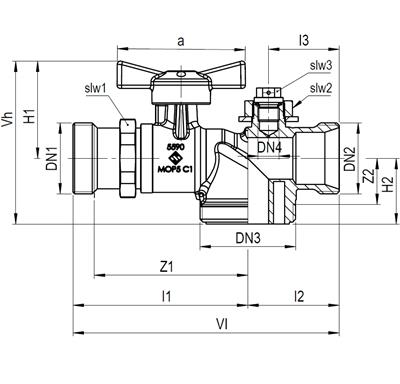

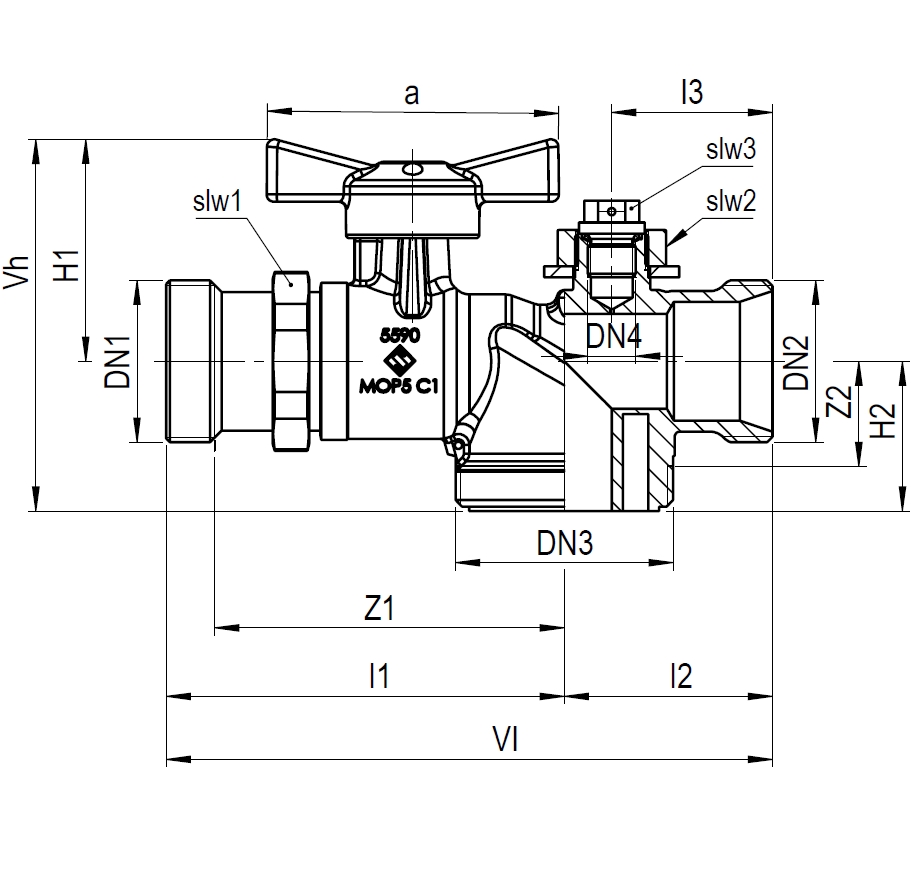

Diagram Diagramm |
jpg | Herunterladen |
Bedienungsanleitung 5590 Installations- & Wartungsdokument |
Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC011015 Gashahn |
Oberflächenschutz Gehäuse | unbehandelt |
Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
Zulassung nach EN 331 | Nein |
Länge Anschluss 1 | 109mm |
Länge Anschluss 1 (imperial) | 4,29" |
Arbeitslänge Anschluss 1 | 95mm |
Arbeitslänge Anschluss 1 (imperial) | 3,74" |
Länge Anschluss 2 | 57mm |
Länge Anschluss 2 (imperial) | 2,24" |
Arbeitslänge Anschluss 2 | 29mm |
Arbeitslänge Anschluss 2 (imperial) | 1,14" |
DVGW-Siegel für Gas | Ja |
Gastec QA Prüfung | Nein |
Artikelnummer | Beschreibung | |
---|---|---|
0049481 | Seppelfricke SEPP Gas halbe Verschraubung d22 x G1 3/8" (DN25) | |
0048074 | Seppelfricke SEPP Gas halbe Verschraubung d28 x G1 3/8" (DN25) | |
0034504 | Seppelfricke SEPP Easy® I Ersatz-Verschraubung f. Einrohrzähler i/a Rp1"xG1 3/8" (DN25) | |
0034507 | Seppelfricke SEPP Easy® I Ersatz-Winkelverschraubung f. Einrohrzähler i/a Rp1"xG1 3/8" (DN25) | |
0200641 | Seppelfricke SEPP Easy® I Ersatz-Montagekonsole für Einrohrzähler 1" (DN25) |
