SEPP Gas Isolierstück

Gruppe: 5180

  • Rotguss
  • MOP5/GT1-HTB
  • Eingangsseitig mit Außengewinde
  • Ausgangsseitig mit Innengewinde
mehr lesen
weniger lesen
Falls der Download nicht automatisch startet, klicken Sie hier

PDF-Erstellung fehlgeschlagen, bitte versuchen Sie es später erneut

Anwendungen

Erdgas

Erdgas

Segmente

Industrie

Industrie

Zweckbau

Zweckbau

Zulassungen

DVGW Gas

DVGW Gas

  • Sortiment
  • Abmessung
  • Technische Daten
  • Medien
  • ETIM
  • Nachhaltigkeit

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

0011277

Abmessung

1" (DN25)

L x B x H

60x59x59 mm

Gewicht

0,45 kg

Verpackung

Karton (1 stk)

GTIN

04018422050721

Artikelnummer

0011278

Abmessung

1 1/4" (DN32)

L x B x H

68x70x70 mm

Gewicht

0,75 kg

Verpackung

Karton (1 stk)

GTIN

04018422050738

Artikelnummer

0011279

Abmessung

1 1/2"(DN40)

L x B x H

68x79x79 mm

Gewicht

0,92 kg

Verpackung

Karton (1 stk)

GTIN

04018422050745

Artikelnummer

0011280

Abmessung

2" (DN50)

L x B x H

79x95x95 mm

Gewicht

1,48 kg

Verpackung

Karton (1 stk)

GTIN

04018422050752

Artikelnummer

Abmessung

DN1

l1

slw1

DN2

l2

z2

slw2

slw0

h

Artikelnummer

0011277

Abmessung

1" (DN25)

DN1

1" (DN25)

l1

30

slw1

49

DN2

1" (DN25)

l2

30

z2

3

slw2

49

slw0

49

h

19

Artikelnummer

0011278

Abmessung

1 1/4" (DN32)

DN1

1 1/4" (DN32)

l1

34

slw1

80

DN2

1 1/4" (DN32)

l2

34

z2

5

slw2

80

slw0

80

h

22

Artikelnummer

0011279

Abmessung

1 1/2"(DN40)

DN1

1 1/2" (DN40)

l1

34

slw1

74

DN2

1 1/2" (DN40)

l2

34

z2

4

slw2

74

slw0

74

h

22

Artikelnummer

0011280

Abmessung

2" (DN50)

DN1

2" (DN50)

l1

40

slw1

85

DN2

2" (DN50)

l2

40

z2

5

slw2

85

slw0

85

h

26

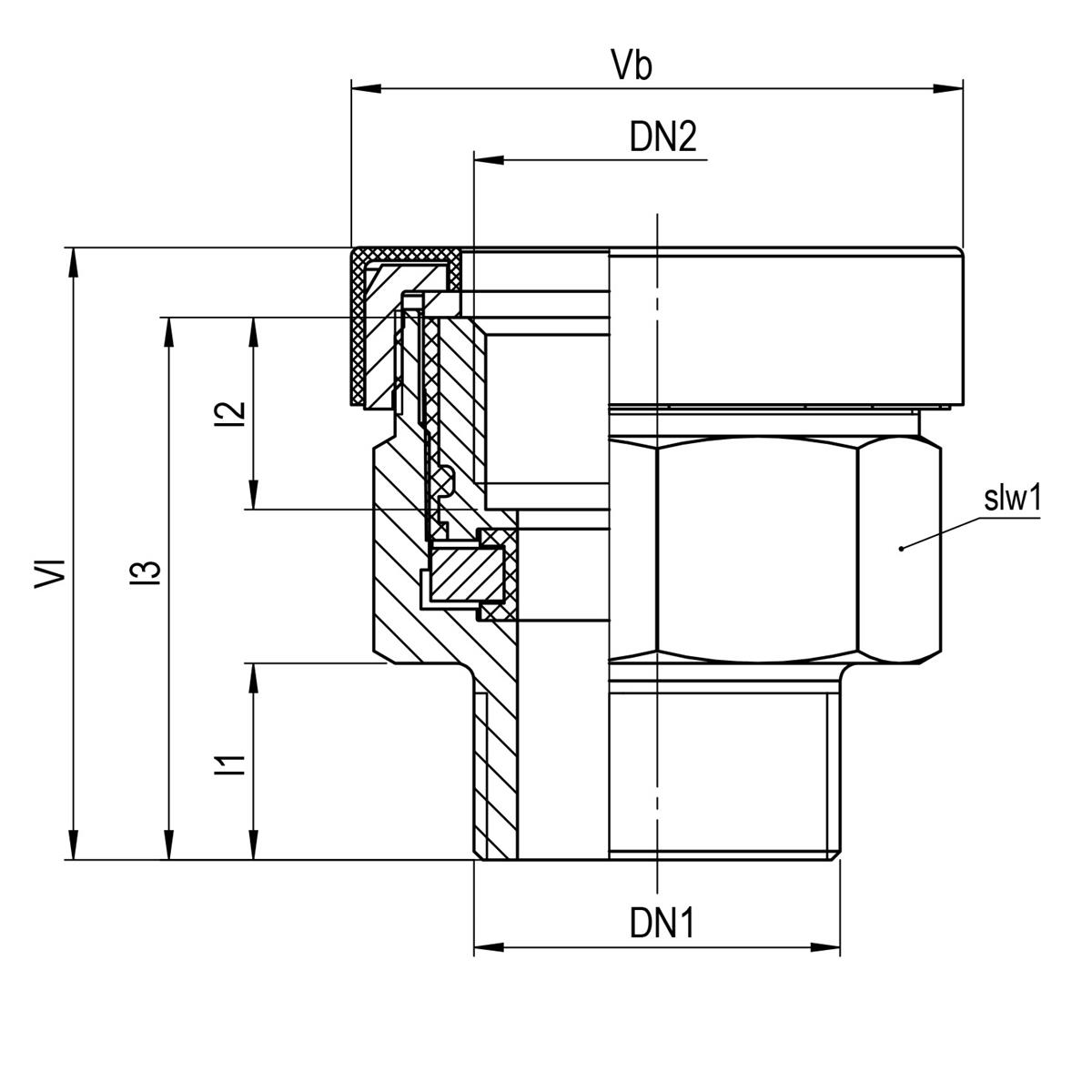

technical drawing for product

Informationen zum Produkt

Artikel

SEPP Gas Isolierstück

Artikelnummer mit GTIN

5180

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Gewicht

1,48 kg

L x B x H

79x95x95 mm

Eigenschaften

Farbe

gelb, rotguss, gold

Materialien

Rotguss (EN CC499K)

Verarbeitung

Keine

Formen

Gerade

Verbindung

R - konisches Aussengewinde (BSPT), Rp - Innengewinde zylindrisch

Druckstufe product

PN 5

Abdichtung

NBR (Nitril)

Technisch

Max. Betriebstemperatur Medium

60 °C

Allgemein

Intrastat-Nummer

84818099

Marke

Seppelfricke

Serie

SEPP Gas

Produkttyp

5180

SCIP

6804d493-de39-4c9f-931a-173347fd2b07

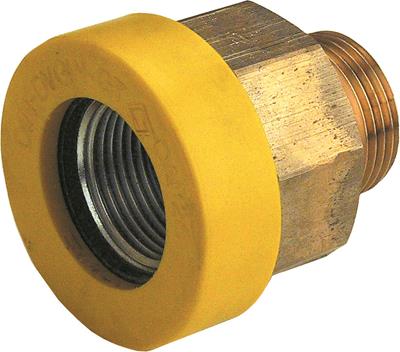

image for 5180

Bild | jpg

5180

image for Diagram

Diagramm | jpg

Diagram

Zertifikat | pdf

DVGW GAS Isolation Coupler

Zertifikat | pdf

Reach declaration

Zertifikat | pdf

DVGW GAS Isolation Coupler

Eigenschaften

Wert

Eigenschaften

etim-class

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Bronze

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuSn5Zn5Pb2

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Bronze

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuSn5Zn5Pb2

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Winkel des Bogens

Wert

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Anschluss 1

Wert

Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Eigenschaften

Material Dichtung

Wert

Nitrilkautschuk NBR

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

60°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

32°F - 140°F

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Ja

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Artikelnummer

size

Artikelnummer

0011277

size

1" (DN25)

Artikelnummer

0011278

size

1 1/4" (DN32)

Artikelnummer

0011279

size

1 1/2"(DN40)

Artikelnummer

0011280

size

2" (DN50)
