Produkte

SEPP Gas Kugelhahn

Gruppe: 5121.45

HTB bis DN 100
  • GGG 40
  • PN16/GT5-HTB
  • Beidseitig mit Flansch PN16
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Erdgas

Erdgas

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

DVGW Gas

DVGW Gas

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

0049350

Abmessung

DN50

L x B x H

153x165x211 mm

Gewicht

9,32 kg

Verpackung

Karton (1 stk)

GTIN

04018422287868

Artikelnummer

0048538

Abmessung

DN65

L x B x H

163x185x251 mm

Gewicht

14,8 kg

Verpackung

Karton (1 stk)

GTIN

04018422268539

Artikelnummer

0048539

Abmessung

DN80

L x B x H

168x200x285 mm

Gewicht

19,2 kg

Verpackung

Karton (1 stk)

GTIN

04018422268546

Artikelnummer

0048540

Abmessung

DN100

L x B x H

445x304x220 mm

Gewicht

26 kg

Verpackung

Karton (1 stk)

GTIN

04018422268553

Artikelnummer

0048542

Abmessung

DN150

L x B x H

875x370x78 mm

Gewicht

63,7 kg

Verpackung

Karton (1 stk)

GTIN

04018422268577

Artikelnummer

size

d1

DN1

l1

DN2

n2

k2

d2-2

D2

H1

D1

Artikelnummer

0049350

size

DN50

d1

18,0

DN1

DN50

l1

150

DN2

DN50

n2

4

k2

125

d2-2

18

D2

165

H1

128

D1

165

Artikelnummer

0048538

size

DN65

d1

18,0

DN1

DN65

l1

170

DN2

DN65

n2

4

k2

145

d2-2

18

D2

185

H1

158

D1

185

Artikelnummer

0048539

size

DN80

d1

18,0

DN1

DN80

l1

180

DN2

DN80

n2

8

k2

160

d2-2

18

D2

200

H1

185

D1

200

Artikelnummer

0048540

size

DN100

d1

18,0

DN1

DN100

l1

190

DN2

DN100

n2

8

k2

180

d2-2

18

D2

220

H1

194

D1

220

Artikelnummer

0048542

size

DN150

d1

22,0

DN1

DN150

l1

350

DN2

DN150

n2

8

k2

240

d2-2

22

D2

285

H1

225

D1

285

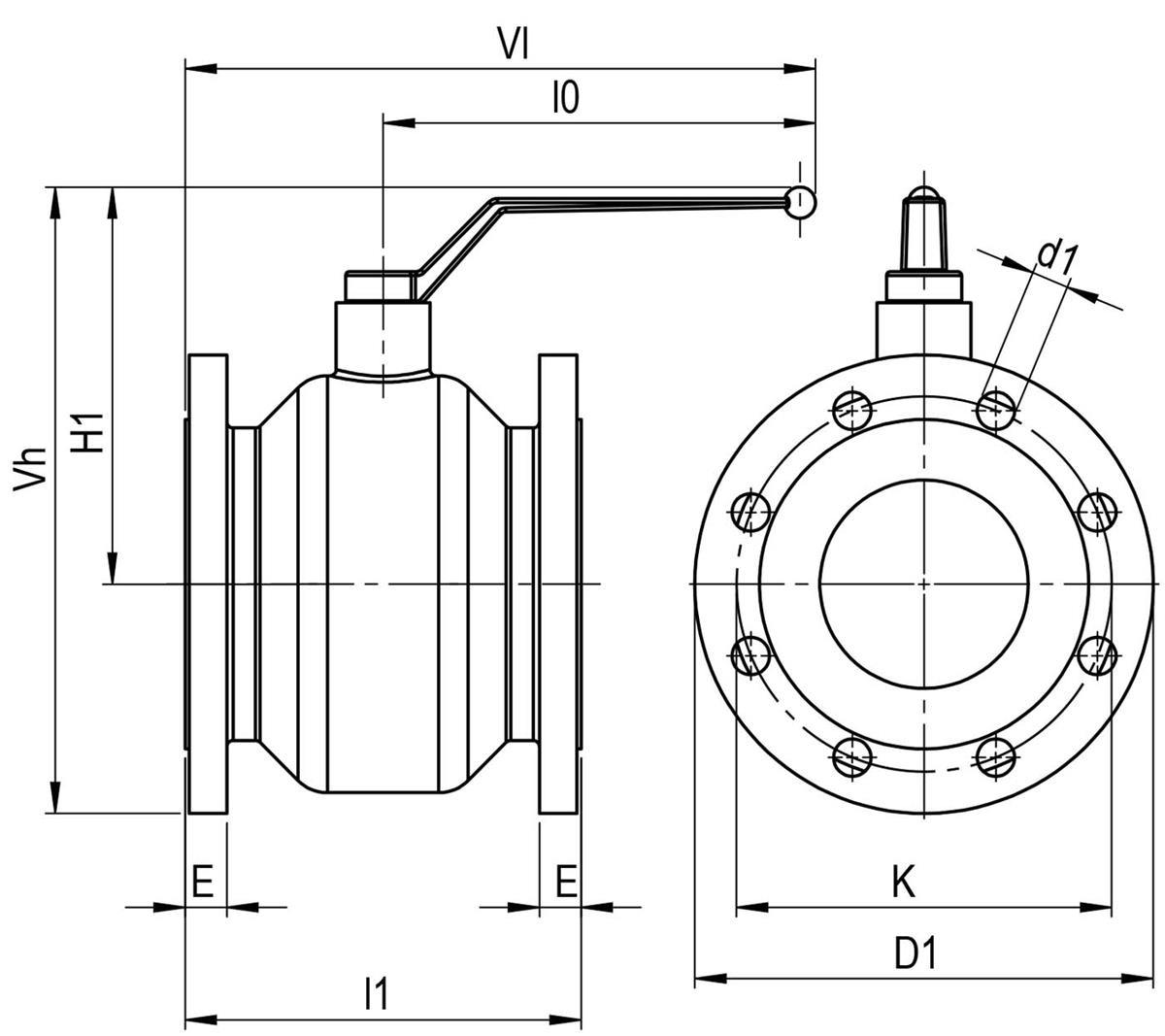

technical drawing for product

Eigenschaften

Farbe

grau

Materialien

Gusseisen

Verarbeitung

Keine

Formen

(90º)

Verbindung

Flansch

Druckstufe product

PN 16

Abdichtung

NBR (Nitril)

Allgemein

Produktgruppe

Ventile (Kugelhahn)

ETIM-Klasse

EC011015 Gashahn

Intrastat-Nummer

84818081

Marke

Seppelfricke

Serie

SEPP Gas

Produkttyp

5121.45

SCIP

27e1d8ab-0950-4905-b717-9c1fcdd55836

Technisch

Max. Betriebstemperatur Medium

60 °C

image for 5121.45

Bild | jpg

5121.45

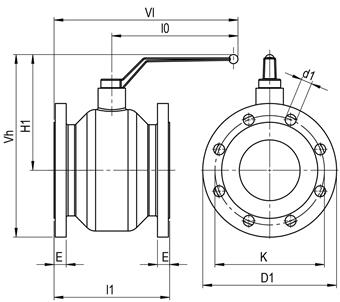

image for Diagram

Diagramm | jpg

Diagram

Zertifikat | pdf

Reach declaration

Zertifikat | pdf

SEPP Gas Kugelhahn 5121 DVGW

Zertifikat | pdf

SEPP Gas Kugelhahn 5121 DVGW

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Oberflächenschutz Gehäuse

Wert

unbehandelt

Eigenschaften

Anschluss 1

Wert

Flansch

Eigenschaften

Mit Kupplungsanschluss 1

Wert

Nein

Eigenschaften

Anschluss 2

Wert

Flansch

Eigenschaften

Mit Kupplungsanschluss 2

Wert

Nein

Eigenschaften

Zulassung nach EN 331

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Ja

Eigenschaften

Gastec QA Prüfung

Wert

Nein
