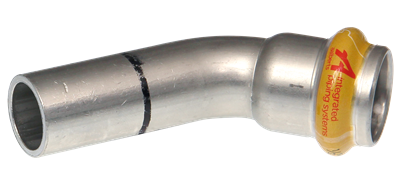

VSH SmartPress Bogen 45° HNBR I/A

Gruppe: 506-2H-VSH

VSH SmartPress ist ein innovatives Pressverbindungssystem für die Verbindung von 1/2" - 2" (DN15 - DN50)) IPS ASTM A312 schedule 5/10s Edelstahlrohren (zugelassen für AISI 304/304L und 316/316L Edelstahl). Das VSH SmartPress-Portfolio besteht aus V-Profil-Pressfittings (Typ ASP) und Kugelhähnen, die aus einer AISI 316L-Edelstahllegierung hergestellt werden und mit patentierten Dichtungselementen für eine garantiert sichere, dichte und dauerhafte Verbindung ausgestattet sind. Das VSH SmartPress System bietet dem Endverbraucher eine Komplettlösung mit maximaler Abdeckung von kommerziellen und industriellen Anwendungen, die HNBR-, EPDM- oder FPM-Dichtelemente erfordern.

  • umfangreiches Portfolio an Fittings und Kugelhähnen aus AISI 316
  • 500 psi (34bar) Betriebsdruck
  • farbcodierte Visu-Control® Folie zur Identifizierung von Material/Abmessungen und zur visuellen Pressanzeige
  • patentiertes Dichtelementdesign mit Leak Before Pressed Technologie für zusätzliche Sicherheit und optimale Installation
  • eindeutige Kennzeichnung des Dichtelements und der Abmessungen
  • schneller Einbau dank vormarkierter Einstecktiefe


if the download did not start automatically, click here

PDF generation failed, please try again later


Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Sprinkler

Sprinkler

Vakuum

Vakuum

Segmente

Brandschutz

Brandschutz

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

FM

FM

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

NSF/ANSI 372

NSF/ANSI 372

NSF/ANSI 61

NSF/ANSI 61

UL

UL

ULc

ULc

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

Radius

Winkel

Artikelnummer

123460205

size

1/2"

d1

21,3

DN1

DN15

l1

42

z1

16

d2

21,3

DN2

DN15

l2

57

Radius

26

Winkel

45

Artikelnummer

123460206

size

3/4"

d1

26,9

DN1

DN20

l1

44

z1

17

d2

26,9

DN2

DN20

l2

57

Radius

32

Winkel

45

Artikelnummer

123460207

size

1"

d1

33,7

DN1

DN25

l1

52

z1

22

d2

33,7

DN2

DN25

l2

67

Radius

40

Winkel

45

Artikelnummer

123460208

size

1 1/2"

d1

48,3

DN1

DN40

l1

64

z1

29

d2

48,3

DN2

DN40

l2

77

Radius

58

Winkel

45

Artikelnummer

123460209

size

2"

d1

60,3

DN1

DN50

l1

76

z1

35

d2

60,3

DN2

DN50

l2

91

Radius

72

Winkel

45

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Bogen (45º)

Verbindung

Press (V), Rohrende

Abdichtung

HNBR

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072980

Marke

VSH

Serie

SmartPress

Produkttyp

506-2H

UNSPS

40172100

VSH SmartPress Installation instructions A5

Installations- & Wartungsdokument

image for 506-2H

506-2H


Certificate Apollo SmartPress CRN Ontario

Zertifikat

image for Diagram

Diagram

Diagramm

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

45°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

V

Eigenschaften

Anschluss 2

Wert

Lötende

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Material Dichtung

Wert

Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-30°C - 100°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-22°F - 212°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

34,47bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

500psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Ja

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Ja

Eigenschaften

UL-Prüfung

Wert

Ja

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
