Produkte

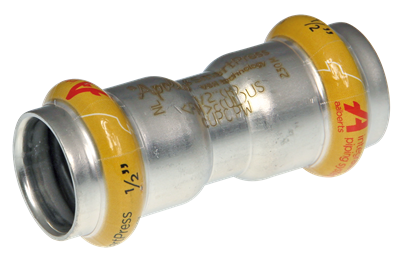

VSH SmartPress Muffe HNBR I/I

Gruppe: 500H-VSH

VSH SmartPress ist ein innovatives Pressverbindungssystem für die Verbindung von 1/2" - 2" (DN15 - DN50)) IPS ASTM A312 schedule 5/10s Edelstahlrohren (zugelassen für AISI 304/304L und 316/316L Edelstahl). Das VSH SmartPress-Portfolio besteht aus V-Profil-Pressfittings (Typ ASP) und Kugelhähnen, die aus einer AISI 316L-Edelstahllegierung hergestellt werden und mit patentierten Dichtungselementen für eine garantiert sichere, dichte und dauerhafte Verbindung ausgestattet sind. Das VSH SmartPress System bietet dem Endverbraucher eine Komplettlösung mit maximaler Abdeckung von kommerziellen und industriellen Anwendungen, die HNBR-, EPDM- oder FPM-Dichtelemente erfordern.
  • umfangreiches Portfolio an Fittings und Kugelhähnen aus AISI 316
  • 500 psi (34bar) Betriebsdruck
  • farbcodierte Visu-Control® Folie zur Identifizierung von Material/Abmessungen und zur visuellen Pressanzeige
  • patentiertes Dichtelementdesign mit Leak Before Pressed Technologie für zusätzliche Sicherheit und optimale Installation
  • eindeutige Kennzeichnung des Dichtelements und der Abmessungen
  • schneller Einbau dank vormarkierter Einstecktiefe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Sprinkler

Sprinkler

Vakuum

Vakuum

Segmente

Brandschutz

Brandschutz

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

FM

FM

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

NSF/ANSI 372

NSF/ANSI 372

NSF/ANSI 61

NSF/ANSI 61

UL

UL

ULc

ULc

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

123460159

Abmessung

1/2"

L x B x H

71x33x33 mm

Gewicht

0,1 kg

Verpackung

Beutel (10 stk)

GTIN

08711985529609

Artikelnummer

123460160

Abmessung

3/4"

L x B x H

71x38x38 mm

Gewicht

0,12 kg

Verpackung

Beutel (10 stk)

GTIN

08711985529616

Artikelnummer

123460161

Abmessung

1"

L x B x H

80x48x48 mm

Gewicht

0,22 kg

Verpackung

Beutel (5 stk)

GTIN

08711985529623

Artikelnummer

123460162

Abmessung

1 1/2"

L x B x H

88x65x65 mm

Gewicht

0,31 kg

Verpackung

Beutel (1 stk)

GTIN

08711985529630

Artikelnummer

123460163

Abmessung

2"

L x B x H

100x80x80 mm

Gewicht

0,45 kg

Verpackung

Beutel (1 stk)

GTIN

08711985529647

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

Artikelnummer

123460159

size

1/2"

d1

21,3

DN1

DN15

l1

35

z1

8

d2

21,3

DN2

DN15

l2

35

z2

8

Artikelnummer

123460160

size

3/4"

d1

26,9

DN1

DN20

l1

35

z1

8

d2

26,9

DN2

DN20

l2

35

z2

8

Artikelnummer

123460161

size

1"

d1

33,7

DN1

DN25

l1

40

z1

10

d2

33,7

DN2

DN25

l2

40

z2

10

Artikelnummer

123460162

size

1 1/2"

d1

48,3

DN1

DN40

l1

44

z1

9

d2

48,3

DN2

DN40

l2

44

z2

9

Artikelnummer

123460163

size

2"

d1

60,3

DN1

DN50

l1

50

z1

9

d2

60,3

DN2

DN50

l2

50

z2

9

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Formen

Gerade

Verbindung

Press (V)

Abdichtung

HNBR

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072980

Marke

VSH

Serie

SmartPress

Produkttyp

500H

UNSPS

40172607

Technisch

Max. Betriebsdruck (bar)

34,47 bar

Min. Betriebstemperatur Medium

-30 °C

Max. Betriebstemperatur Medium

100 °C

Spitzentemperatur Medium

110 °C

Installations- & Wartungsdokument | pdf

VSH SmartPress Installation instructions A5

image for 500H

Bild | png

500H

Zertifikat | pdf

Certificate Apollo SmartPress CRN Ontario

image for Diagram

Diagramm | png

Diagram

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

V

Eigenschaften

Anschluss 2

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 2

Wert

V

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Material Dichtung

Wert

Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-30°C - 100°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-22°F - 212°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

34,47bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

500psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Ja

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Ja

Eigenschaften

UL-Prüfung

Wert

Ja

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
