Produkte

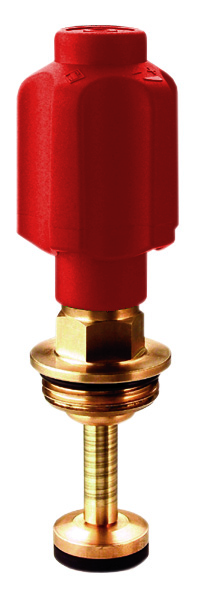

SEPP Servo-Plus Freistromventil-Oberteil

4917

Messing
Nichtsteigend
T-max. = 90°C, PN16
Fettkammeroberteil
Totraumfrei

Anwendungen

Einsatzbereich

Sortiment

Artikelnummer	Abmessung	Gewicht	L x B x H	Verpackung	GTIN
0033315	G1/2" (DN15)	0,14 kg	100x36x36 mm	Beutel (1 stk)	04018422172942
0033316	G3/4" (DN20)	0,21 kg	109x38x38 mm	Beutel (1 stk)	04018422172935
0033319	G1" (DN25)	0,33 kg	46x46x127 mm	Beutel (1 stk)	04018422172959
0033320	G1 1/4" (DN32)	0,52 kg	157x52x52 mm	Beutel (1 stk)	04018422172966
0033321	G1 1/2" (DN40)	0,6 kg	162x56x56 mm	Beutel (1 stk)	04018422172973
0033322	G2" (DN50)	0,98 kg	203x68x68 mm	Beutel (1 stk)	04018422172980

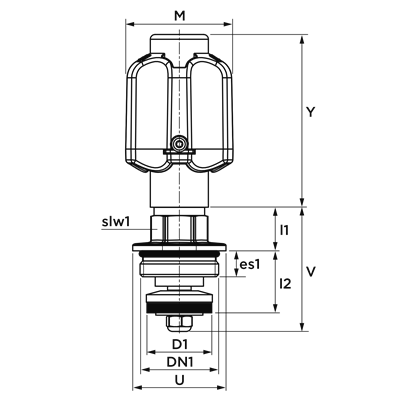

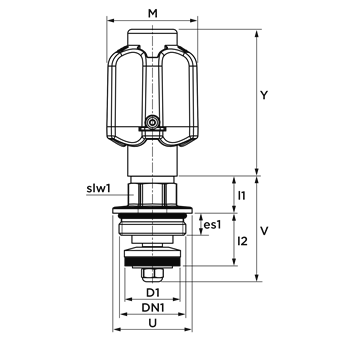

Abmessung

Artikelnummer	Abmessung	DN1	l1	slw1	M	Y	V	U	D1
0033315	G1/2" (DN15)	1/2" (DN15)	23	17	36	62	34	38	16
0033316	G3/4" (DN20)	3/4" (DN20)	27	17	46	62	44	46	22
0033319	G1" (DN25)	1" (DN25)	20	22	36	73	39	36	28
0033320	G1 1/4" (DN32)	1 1/4" (DN32)	29	27	52	94	75	52	35
0033321	G1 1/2" (DN40)	1 1/2" (DN40)	35	27	52	94	59	56	41
0033322	G2" (DN50)	2" (DN50)	34	32	58	125	66	68	53

Abmessungen siehe Bild oben

Eigenschaften

Eigenschaften

Farbe	messing, rot
Materialien	Messing (CW617N)
Verarbeitung	Keine
Hersteller	Seppelfricke
Formen	Gerade
Verbindung	G - Zylindrisches Aussengewinde (BSPP)
Druckstufe product	PN 16
Abdichtung	EPDM

Allgemein

Allgemein

Produktgruppe	Ventile (Zubehör (Ventile), Absperrventile)
ETIM klasse	EC011657 Zubehör/Ersatzteile für Absperrventil
Intrastat-Nummer	84819000
Marke	Seppelfricke
Serie	SEPP Servo
Produkttyp	4917
SCIP	595b237a-cb3d-4f91-8731-a4c832a4905b

Medien

4917 Bild	jpg	Herunterladen
Diagram Diagramm	png	Herunterladen

ETIM

Eigenschaften	Wert
ETIM klasse	EC011657 Zubehör/Ersatzteile für Absperrventil
Werkstoff	Messing
