Produkte

SEPP UP Geradsitzventil mit langer Spindel

Gruppe: 2701.01

  • Messing
  • T-max. = 90°C
  • PN10
  • mit Innengewinde
  • lange Spindel
  • ohne Chromteile
  • mit Bauschutzkappe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

DVGW Wasser

DVGW Wasser

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

0026289

Abmessung

DN15 Rp1/2

L x B x H

65x40x133 mm

Gewicht

0,28 kg

Verpackung

Karton (1 stk)

GTIN

04018422199994

Artikelnummer

0026290

Abmessung

DN20 Rp3/4

L x B x H

76x40x136 mm

Gewicht

0,4 kg

Verpackung

Karton (1 stk)

GTIN

04018422200003

Artikelnummer

size

DN1

l1

z1

slw1

l2

z2

slw2

M

Y

V

Artikelnummer

0026289

size

DN15 Rp1/2

DN1

1/2" (DN15)

l1

29

z1

14

slw1

27

l2

36

z2

22

slw2

27

M

8

Y

10

V

97

Artikelnummer

0026290

size

DN20 Rp3/4

DN1

3/4" (DN20)

l1

33

z1

17

slw1

32

l2

44

z2

27

slw2

32

M

8

Y

10

V

106

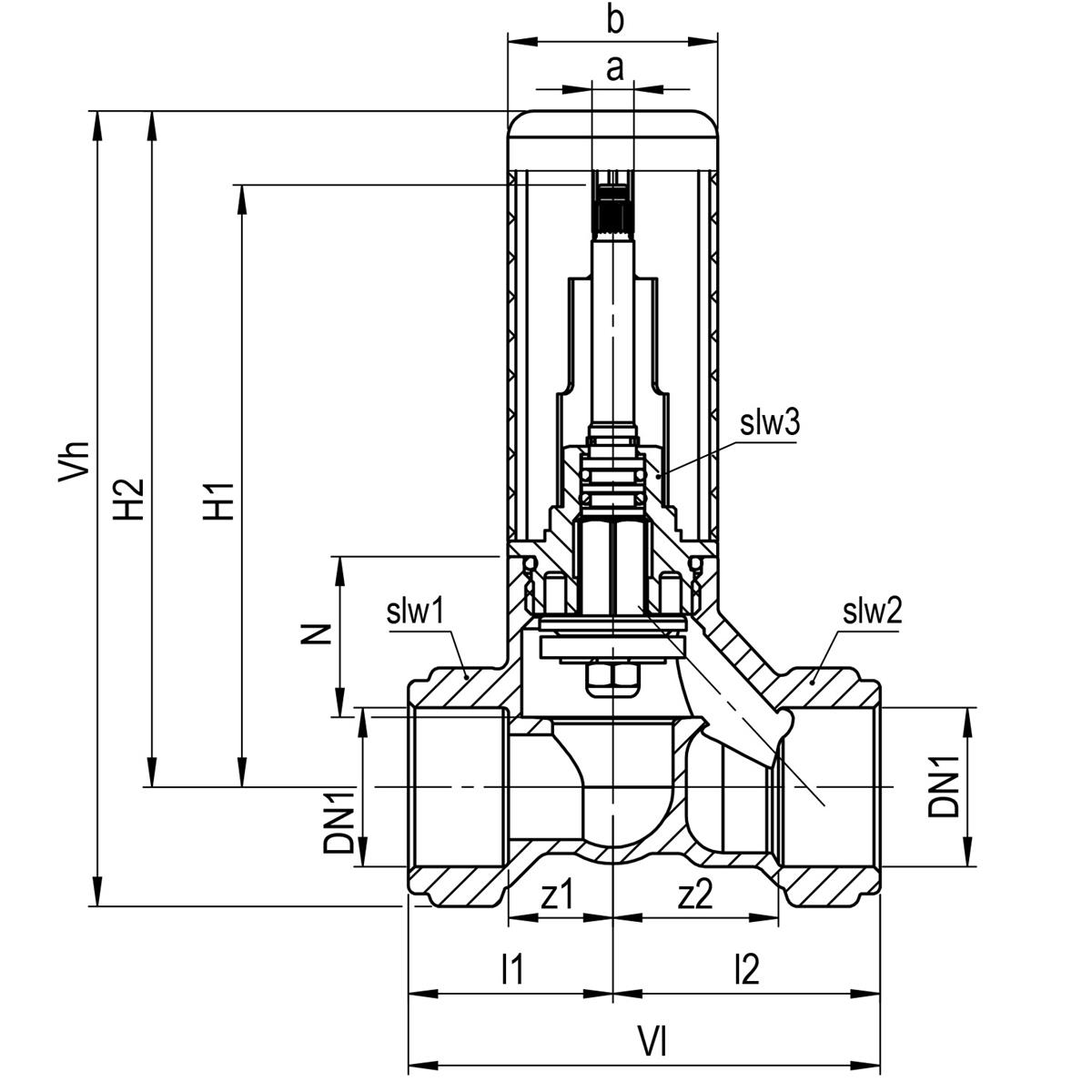

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Formen

Gerade (0º)

Verbindung

Rp - Innengewinde zylindrisch

Druckstufe product

PN 10

Abdichtung

EPDM

Allgemein

Produktgruppe

Ventile (Absperrventile)

ETIM-Klasse

EC010058 Absperrhahn (Trinkwasser)

Intrastat-Nummer

84818079

Marke

Seppelfricke

Serie

SEPP UP

Produkttyp

2701.01

Technisch

Max. Betriebsdruck (bar)

10 bar

Max. Betriebstemperatur Medium

90 °C

Spitzentemperatur Medium

90 °C

image for 2701.01

Bild | jpg

2701.01

image for Diagram

Diagramm | jpg

Diagram

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Gehäuses

Wert

Messing

Eigenschaften

Werkstoffgüte des Gehäuses

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Anschluss 1

Wert

Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Eigenschaften

Mit Kupplungsanschluss 1

Wert

Nein

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Eigenschaften

Mit Kupplungsanschluss 2

Wert

Nein

Eigenschaften

Max. Mediumtemperatur (Dauerbetrieb)

Wert

90°C

Eigenschaften

Max. Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

194°F

Eigenschaften

Oberflächenschutz

Wert

unbehandelt

Eigenschaften

Mit Ablassmöglichkeit (Anschluss)

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Standanzeiger

Wert

Nein

Eigenschaften

Spindel und/oder Handrad ansteigend

Wert

Nein

Eigenschaften

Höhe Handgriff/Handrad

Wert

10mm

Eigenschaften

Höhe Handgriff/Handrad (imperial)

Wert

0,39"

Eigenschaften

Länge Handgriff/Durchmesser Handrad

Wert

8mm

Eigenschaften

Länge Handgriff/Durchmesser Handrad (imperial)

Wert

0,31"
