VSH Klemm Winkel 90° (Klemm x Außengewinde)

VSH Klemm Winkel 90° (Klemm x Außengewinde)

108

Anwendungen

Heizung

Einsatzbereich

Gebäudeinstallation Industrie
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
6321832 15xR1/2" 0,08 kg 51x21x28 mm Beutel (10 stk) 08711985132670
6321854 22xR1/2" 0,12 kg 64x38x46 mm Beutel (10 stk) 08711985134179
6321898 22xR3/4" 0,14 kg 60x28x38 mm Beutel (10 stk) 08711985134193
6321865 28xR1" 0,21 kg 74x35x46 mm Beutel (10 stk) 08711985132694
Artikelnummer Abmessung d1 DN1 l1 z1 slw1 d2 DN2 l2 z2
6321832 15xR1/2" 15,0 DN12 33 11 24 21,3 1/2" (DN15) 18 35
6321854 22xR1/2" 22,0 DN20 37 23 32 21,3 1/2" (DN15) 18 39
6321898 22xR3/4" 22,0 DN20 38 14 32 26,9 3/4" (DN20) 24 41
6321865 28xR1" 28,0 DN25 44 21 39 33,7 1" (DN25) 30 48

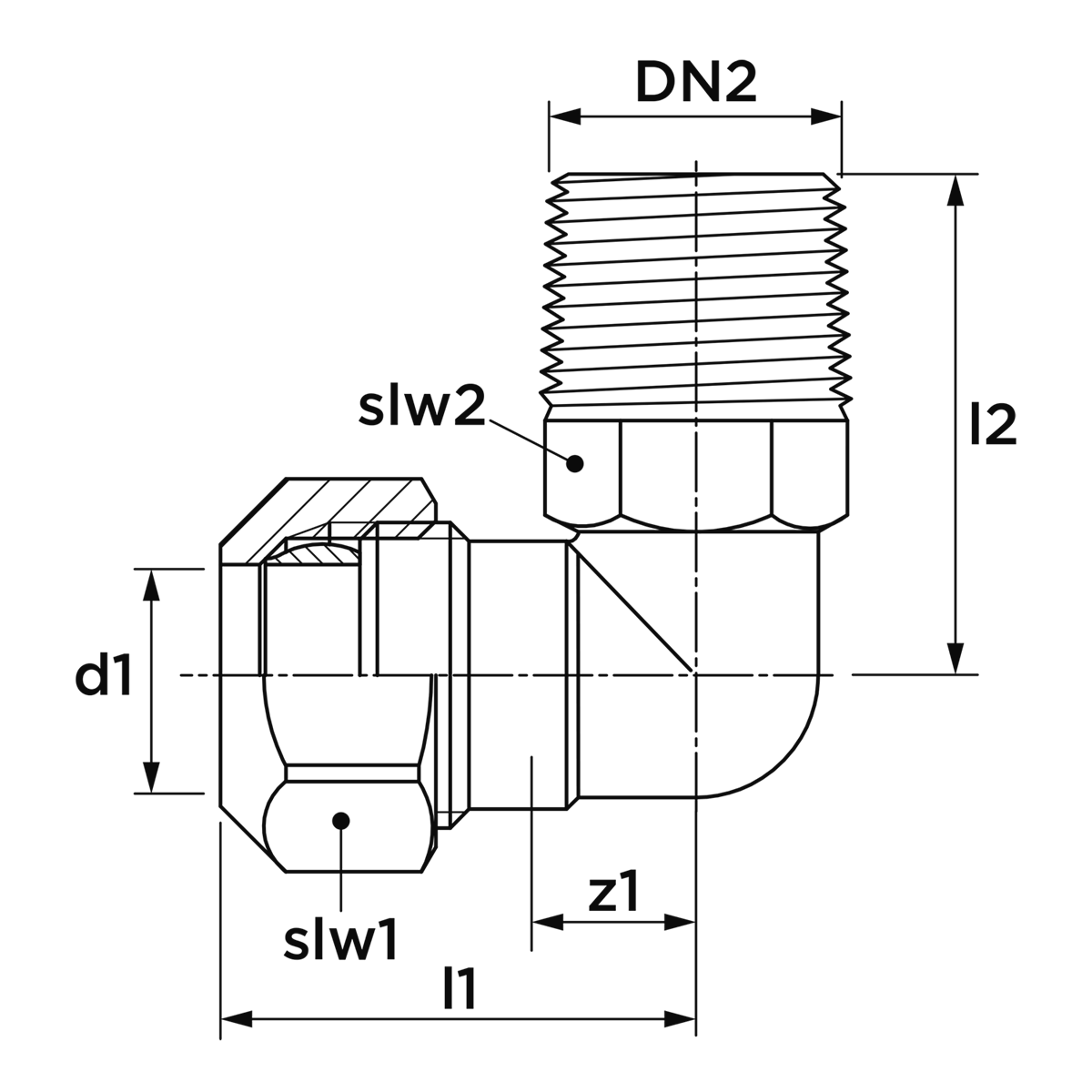

Abmessungen siehe Bild oben
Farbe silber
Materialien Messing (CW617N)
Verarbeitung Verzinkt
Hersteller Aalberts integrated piping systems B.V. (VSH)
Formen Winkel, Reduktion (90º)
Verbindung Klemmen, R - konisches Aussengewinde (BSPT)
Abdichtung Kunststoffdichtung
Produktgruppe Fittings (Demontierbar)
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer 74122000
Marke VSH
Serie Klemm
Produkttyp 108
SCIP 98ab3390-1a8e-4560-943d-8a0d9c101b3e
Eigenschaften Wert
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1 Messing
Werkstoffgüte Anschluss 1 CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 1 galvanisch/elektrolytisch verzinkt
Werkstoff des Anschlusses 2 Messing
Werkstoffgüte Anschluss 2 CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 2 galvanisch/elektrolytisch verzinkt
Form Bogen
Ausführung 3-teilig
Winkel des Bogens 90°
Exzentrisch Nein
Systemgebunden Ja
Anschluss 1 Klemmanschluss
Anschluss 2 Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Hauptfarbe Fitting grau
Druckstufe Flansch PN 10
Mit Stoßnocken Nein
Zugfest Ja
Mediumtemperatur (Dauerbetrieb) 0°C - 90°C
Mediumtemperatur (Dauerbetrieb) (imperial) 32°F - 194°F
Max. Arbeitsdruck bei 20 °C 6bar
Max. Arbeitsdruck bei 20 °C (imperial) 87,02psi
Mit thermischer Isolierung Nein
Mit Dichtungsmaterial Nein
Verschlossen Nein
Mit Verbindungsanzeige Nein
Mit Entleerungsventil Nein
Mit Entlüfter Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
DIN-CERTCO-Zertifikat Nein
VdS-geprüft Nein
Mit TÜV-Zulassung Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Nein
Zertifiziert nach NF 545 Nein
KIWA-Prüfsiegel Nein
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Nein
Typenzulassung nach BBR/EKS Nein
