Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
6321700 | 15xRp3/8" | 0,06 kg | 37x26x28 mm | Beutel (10 stk) | 08711985133974 |
6321579 | 15xRp1/2" | 0,08 kg | 43x28x32 mm | Beutel (10 stk) | 08711985132557 |
6321667 | 15xRp3/4" | 0,11 kg | 45x28x38 mm | Beutel (10 stk) | 08711985133998 |
6321601 | 22xRp1/2" | 0,11 kg | 39x35x38 mm | Beutel (10 stk) | 08711985132571 |
6321678 | 22xRp3/4" | 0,13 kg | 45x38x38 mm | Beutel (10 stk) | 08711985132595 |
6321590 | 22xRp1" | 0,18 kg | 50x37x48 mm | Beutel (10 stk) | 08711985134032 |
6321689 | 28xRp3/4" | 0,19 kg | 46x42x46 mm | Beutel (10 stk) | 08711985134018 |
6321623 | 28xRp1" | 0,2 kg | 49x46x48 mm | Beutel (10 stk) | 08711985134056 |
6321634 | 35xRp1" | 0,27 kg | 58x49x54 mm | Beutel (10 stk) | 08711985134070 |
6321722 | 35xRp1 1/4" | 0,3 kg | 58x54x58 mm | Beutel (10 stk) | 08711985134094 |
6321733 | 42xRp1 1/4" | 0,46 kg | 64x64x64 mm | Beutel (5 stk) | 08711985134117 |
Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 |
---|---|---|---|---|---|---|---|---|---|---|
6321700 | 15xRp3/8" | 15,0 | DN12 | 23 | 1 | 24 | 17,2 | 3/8" (DN10) | 14 | 3 |
6321579 | 15xRp1/2" | 15,0 | DN12 | 24 | 2 | 24 | 21,3 | 1/2" (DN15) | 19 | 4 |
6321667 | 15xRp3/4" | 15,0 | DN12 | 25 | 4 | 24 | 26,9 | 3/4" (DN20) | 20 | 4 |
6321601 | 22xRp1/2" | 22,0 | DN20 | 23 | 0 | 32 | 21,3 | 1/2" (DN15) | 16 | 0 |
6321678 | 22xRp3/4" | 22,0 | DN20 | 25 | 2 | 32 | 26,9 | 3/4" (DN20) | 20 | 4 |
6321590 | 22xRp1" | 22,0 | DN20 | 27 | 4 | 32 | 33,7 | 1" (DN25) | 23 | 4 |
6321689 | 28xRp3/4" | 28,0 | DN25 | 26 | 2 | 39 | 26,9 | 3/4" (DN20) | 20 | 4 |
6321623 | 28xRp1" | 28,0 | DN25 | 26 | 2 | 29 | 33,7 | 1" (DN25) | 23 | 4 |
6321634 | 35xRp1" | 35,0 | DN32 | 36 | 1 | 46 | 33,7 | 1" (DN25) | 23 | 4 |
6321722 | 35xRp1 1/4" | 35,0 | DN32 | 33 | 3 | 46 | 42,4 | 1 1/4" (DN32) | 25 | 4 |
6321733 | 42xRp1 1/4" | 42,0 | DN40 | 39 | 1 | 55 | 42,4 | 1 1/4" (DN32) | 25 | 4 |
Farbe | silber |
---|---|
Materialien | Messing (CW602N (DZR), CW617N) |
Verarbeitung | Verzinkt |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Gerade, Reduktion |
Verbindung | Klemmen, Rp - Innengewinde zylindrisch |
Abdichtung | Kunststoffdichtung |
Produktgruppe | Fittings (Demontierbar) |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 74122000 |
Marke | VSH |
Serie | Klemm |
Produkttyp | 107 |
UNSPS | 40172501 |
SCIP | 98ab3390-1a8e-4560-943d-8a0d9c101b3e |
107 Bild |
png | Herunterladen |
MSDS_VSH_Klem Link zum Blatt |
Herunterladen | |

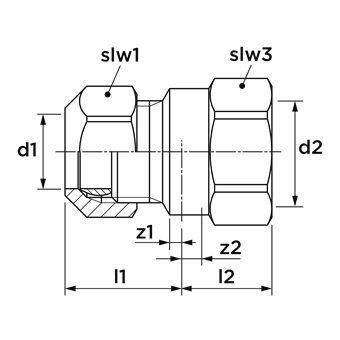

Diagram Diagramm |
png | Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | Messing |
Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
Werkstoff des Anschlusses 2 | Messing |
Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
Form | gerade |
Ausführung | 3-teilig |
Exzentrisch | Nein |
Systemgebunden | Ja |
Anschluss 1 | Klemmanschluss |
Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
Hauptfarbe Fitting | grau |
Druckstufe Flansch | PN 10 |
Mit Stoßnocken | Nein |
Zugfest | Ja |
Mediumtemperatur (Dauerbetrieb) | 0°C - 90°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | 32°F - 194°F |
Max. Arbeitsdruck bei 20 °C | 6bar |
Max. Arbeitsdruck bei 20 °C (imperial) | 87,02psi |
Mit thermischer Isolierung | Nein |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Nein |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
DIN-CERTCO-Zertifikat | Nein |
VdS-geprüft | Nein |
Mit TÜV-Zulassung | Nein |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Nein |
Zertifiziert nach NF 545 | Nein |
KIWA-Prüfsiegel | Nein |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Nein |
Typenzulassung nach BBR/EKS | Nein |
Artikelnummer | Beschreibung | |
---|---|---|
6323251 | VSH Klemm 1-teilig Reduzierstück a/i 15x12 | |
6323451 | VSH Klemm Verschlussplatte a 15 | |
6323548 | VSH Klemm Verschlussplatte + Entlufter a 15 | |
6323746 | VSH Klemmring 15 | |
6323570 | VSH Überwurfmutter I 15 | |
6323295 | VSH Klemm 1-teilig Reduzierstück a/i 22x15 | |
6323328 | VSH Klemm 1-teilig Reduzierstück a/i 22x18 | |
6323339 | VSH Klemm 1-teilig Reduzierstück a/i 22x20 | |
6323482 | VSH Klemm Verschlussplatte a 22 | |
6323669 | VSH Überwurfmutter I 22 | |
6323878 | VSH Klemmring 22 | |
6323999 | VSH Klemm Verschlusskappe i 22 | |
6323559 | VSH Klemm Verschlussplatte + Entlufter a 22 | |
6323341 | VSH Klemm 1-teilig Reduzierstück a/i 28x15 | |
6323350 | VSH Klemm 1-teilig Reduzierstück a/i 28x22 | |
6323493 | VSH Klemm Verschlussplatte a 28 | |
6323680 | VSH Überwurfmutter I 28 | |
6323891 | VSH Klemmring 28 | |
6324001 | VSH Klemm Verschlusskappe i 28 | |
6323372 | VSH Klemm 1-teilig Reduzierstück a/i 35x22 | |
6323383 | VSH Klemm 1-teilig Reduzierstück a/i 35x28 | |
6323911 | VSH Klemmring 35 | |
6324010 | VSH Klemm Verschlusskappe i 35 | |
6323922 | VSH Klemmring 42 |
Artikelnummer | Beschreibung | ||
---|---|---|---|
6323570 | VSH Überwurfmutter I 15 | 1 | |
6323669 | VSH Überwurfmutter I 22 | 1 | |
6323680 | VSH Überwurfmutter I 28 | 1 | |
6323746 | VSH Klemmring 15 | 1 | |
6323878 | VSH Klemmring 22 | 1 | |
6323891 | VSH Klemmring 28 | 1 | |
6323911 | VSH Klemmring 35 | 1 | |
6323922 | VSH Klemmring 42 | 1 |
