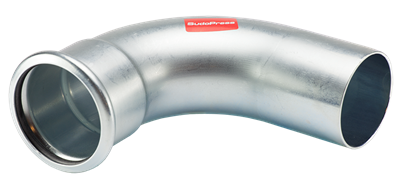

VSH SudoPress C-Stahl Bogen 90° FØ 76,1

6562303

VSH SudoPress SP8001VM ist ein C-Stahl Bogen 90 Grad mit einer Pressverbindung und einem Rohrende, der für Rohre aus C-Stahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

doppelte Sicherheit dank Visu-Control und Leak-Before-Pressed (Unverpresst undicht)-Funktion

mit allen relevanten Zulassungen versehen

klare Erkennung von Material und Größe

Technische Daten

Eigenschaften

Farbe	silber
Materialien	Stahl (St 34.2 (1.0034))
Verarbeitung	Verzinkt
Hersteller	Aalberts integrated piping systems B.V. (VSH)
Formen	Bogen (90º)
Verbindung	Press (M), Rohrende
Abdichtung	EPDM

Informationen zum Produkt

Artikel	VSH SudoPress C-Stahl Bogen 90° FØ 76,1
Artikelnummer mit GTIN	6562303 (08711985324563)
Produktnummer mit GTIN	6562303 (08711985323221)
Vorgänger	8001VW761
Artikelgruppe	SP8001VM - VSH SudoPress C-Stahl XL Bogen 90° (Press x Einschiebende)
Abmessung	76,1xØ76,1
Gewicht	1,1 kg
L x B x H	193x215x95 mm
Verpackung	Beutel (2 stk)

Allgemein

Produktgruppe	Fittings
ETIM klasse	EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer	73079980
Herkunfstland	Niederlande
Marke	VSH
Serie	SudoPress C-Stahl
Produkttyp	SP8001VM
UNSPS	40172802

Technisch

Max. Betriebsdruck (bar)	16 bar
Min. Betriebstemperatur Medium	-35 °C
Max. Betriebstemperatur Medium	135 °C
Spitzentemperatur Medium	150 °C

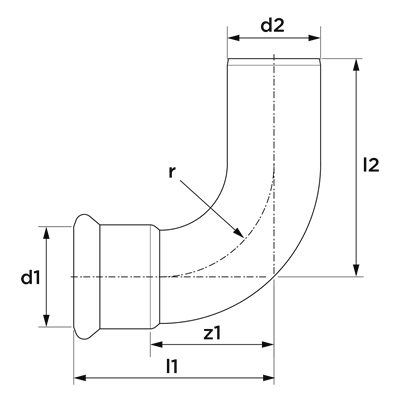

Abmessung

Eigenschaften	Wert
d1	76,1
DN1	DN65
l1	155
z1	100
d2	76,1
DN2	DN65
l2	168
Radius	92
Winkel	90

Abmessungen siehe Bild oben

Medien

SP8001VM Bild	png	Herunterladen
Diagram Diagramm	png	Herunterladen
Installation instructions Installations- & Wartungsdokument	pdf	Herunterladen
VSH SudoPress Carbon CSTB Zertifikaten	pdf	Herunterladen

ETIM

Eigenschaften	Wert
ETIM klasse	EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1	Stahl
Werkstoffgüte Anschluss 1	St 34.2 (1.0034)
Oberflächenschutz Anschluss 1	galvanisch/elektrolytisch verzinkt
Werkstoff des Anschlusses 2	Stahl
Werkstoffgüte Anschluss 2	St 34.2 (1.0034)
Oberflächenschutz Anschluss 2	galvanisch/elektrolytisch verzinkt
Form	Bogen
Ausführung	1-teilig
Winkel des Bogens	90°
Radius des Bogens	92mm
Radius des Bogens (imperial)	3,62"
Reduzierend	Nein
Exzentrisch	Nein
Systemgebunden	Ja
Nenndurchmesser Anschluss 1	DN 65
Rohraußendurchmesser Anschluss 1	76,1mm
Rohraußendurchmesser Anschluss 1 (imperial)	3"
Wanddicke Anschluss 1	2mm
Anschluss 1	Pressmuffe
Konturcode Verbindung 1	M
Nenndurchmesser Anschluss 2	DN 65
Rohraußendurchmesser Anschluss 2	76,1mm
Rohraußendurchmesser Anschluss 2 (imperial)	3"
Anschluss 2	Zapfen/Rohrende
Hauptfarbe Fitting	grau
Druckstufe Flansch	PN 16
Material Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken	Ja
Zugfest	Ja
Länge	193mm
Länge Anschluss 1	155,2mm
Länge Anschluss 1 (imperial)	6,11"
Arbeitslänge Anschluss 1	100,2mm
Arbeitslänge Anschluss 1 (imperial)	3,94"
Länge Anschluss 2	168mm
Länge Anschluss 2 (imperial)	6,61"
Mediumtemperatur (Dauerbetrieb)	-35°C - 135°C
Mediumtemperatur (Dauerbetrieb) (imperial)	-31°F - 275°F
Max. Arbeitsdruck bei 20 °C	16bar
Max. Arbeitsdruck bei 20 °C (imperial)	232,06psi
Mit Dichtungsmaterial	Nein
Verschlossen	Nein
Verbindungsanzeige	Nein
Mit Entleerungsventil	Nein
Mit Entlüfter	Nein
FM-Prüfung	Nein
LPCB-Prüfung	Nein
ULC-Qualitätskennzeichen	Nein
UL-Prüfung	Nein
VdS-geprüft	Nein
DVGW-Siegel für Gas	Nein
DVGW-Siegel für Wasser	Nein
Zertifiziert nach NF 545	Nein
KIWA-Prüfsiegel	Nein
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Nein

Zubehör

Accessoires

	Artikelnummer	Beschreibung
	6562921	VSH SudoPress O-ring EPDM LBP 76,1
	6562963	VSH SudoPress O-ring FPM LBP 76,1
	6204803	VSH SudoXPress C-Stahl verzinktes Rohr 76,1x2,0 (l=6m)
	6203956	VSH SudoXPress C-Stahl verzinktes Rohr 76,1x2,0 (l=6m) handbundel
