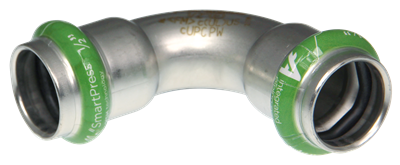

VSH SmartPress AISI316 Bogen 90° EPDM I/I 2"

Gruppe: 507E-VSH

Artikel: 123459992

VSH SmartPress ist ein innovatives Pressverbindungssystem für die Verbindung von 1/2" - 2" (DN15 - DN50)) IPS ASTM A312 schedule 5/10s Edelstahlrohren (zugelassen für AISI 304/304L und 316/316L Edelstahl). Das VSH SmartPress-Portfolio besteht aus V-Profil-Pressfittings (Typ ASP) und Kugelhähnen, die aus einer AISI 316L-Edelstahllegierung hergestellt werden und mit patentierten Dichtungselementen für eine garantiert sichere, dichte und dauerhafte Verbindung ausgestattet sind. Das VSH SmartPress System bietet dem Endverbraucher eine Komplettlösung mit maximaler Abdeckung von kommerziellen und industriellen Anwendungen, die HNBR-, EPDM- oder FPM-Dichtelemente erfordern.
  • umfangreiches Portfolio an Fittings und Kugelhähnen aus AISI 316
  • 500 psi (34bar) Betriebsdruck
  • farbcodierte Visu-Control® Folie zur Identifizierung von Material/Abmessungen und zur visuellen Pressanzeige
  • patentiertes Dichtelementdesign mit Leak Before Pressed Technologie für zusätzliche Sicherheit und optimale Installation
  • eindeutige Kennzeichnung des Dichtelements und der Abmessungen
  • schneller Einbau dank vormarkierter Einstecktiefe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Dampf

Dampf

Druckluft

Druckluft

Sprinkler

Sprinkler

Vakuum

Vakuum

Segmente

Brandschutz

Brandschutz

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

FM

FM

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

NSF/ANSI 372

NSF/ANSI 372

NSF/ANSI 61

NSF/ANSI 61

UL

UL

ULc

ULc

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Formen

Bogen (90º)

Verbindung

Press (V)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072980

Marke

VSH

Serie

SmartPress

Produkttyp

507E

UNSPS

40172100

Informationen zum Produkt

Artikel

VSH SmartPress AISI316 Bogen 90° EPDM I/I 2"

Artikelnummer mit GTIN

123459992 (08711985527933)

Produktnummer mit GTIN

123459992 (08711985524086)

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Artikelgruppe

507E-VSH - VSH SmartPress Bogen 90° EPDM I/I

Abmessung

2"

Gewicht

0,82 kg

L x B x H

157x157x80 mm

Verpackung

Beutel (1 stk)

Technisch

Max. Betriebsdruck (bar)

34,47 bar

Min. Betriebstemperatur Medium

-35 °C

Max. Betriebstemperatur Medium

135 °C

Spitzentemperatur Medium

150 °C

Eigenschaften

Wert

Eigenschaften

d1

Wert

60,3

Eigenschaften

DN1

Wert

DN50

Eigenschaften

l1

Wert

118

Eigenschaften

z1

Wert

77

Eigenschaften

d2

Wert

60,3

Eigenschaften

DN2

Wert

DN50

Eigenschaften

l2

Wert

118

Eigenschaften

z2

Wert

77

Eigenschaften

Radius

Wert

72

Eigenschaften

Winkel

Wert

90

drawing for product

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

90°

Eigenschaften

Radius des Bogens

Wert

72mm

Eigenschaften

Radius des Bogens (imperial)

Wert

2,83"

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 50

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

60,3mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

2,37"

Eigenschaften

Wanddicke Anschluss 1

Wert

2,5mm

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

V

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 50

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

60,3mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

2,37"

Eigenschaften

Wanddicke Anschluss 2

Wert

2,5mm

Eigenschaften

Anschluss 2

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 2

Wert

V

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge

Wert

157mm

Eigenschaften

Länge Anschluss 1

Wert

118,4mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

4,66"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

77,4mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

3,05"

Eigenschaften

Länge Anschluss 2

Wert

118,4mm

Eigenschaften

Länge Anschluss 2 (imperial)

Wert

4,66"

Eigenschaften

Arbeitslänge Anschluss 2

Wert

77,4mm

Eigenschaften

Arbeitslänge Anschluss 2 (imperial)

Wert

3,05"

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 135°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 275°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

34,47bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

500psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Ja

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Ja

Eigenschaften

UL-Prüfung

Wert

Ja

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
