S1275
VSH Super S1275 ist eine Muffe mit einem Klemmende und einem Einschiebende. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 0875039 | 28 | 0,18 kg | 56x41x36 mm | Beutel (4 stk) | 08711985501452 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 | slw0 | h |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0875039 | 28 | 28,0 | DN25 | 24 | 0 | 39 | 28,0 | DN25 | 42 | 19 | 36 | 36 | 7,5 |
| Farbe | messing |
|---|---|
| Materialien | Messing (CW617N) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade |
| Verbindung | Komprimierung, Rohrende |
| Abdichtung | Messing |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Herkunfstland | Niederlande |
| Marke | VSH |
| Serie | Super |
| Produkttyp | S1275 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
MSDS_VSH_Super Link zum Blatt |
Herunterladen | |

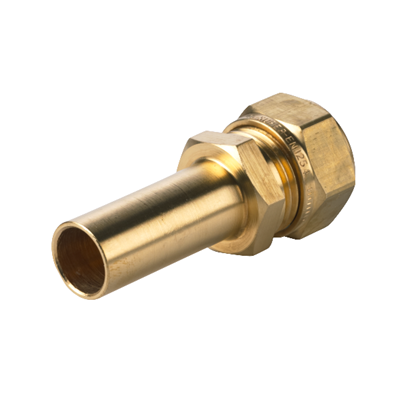

 S1275 Bild |
png | Herunterladen |
VSH Super Knel water 15-54 mm ETA Zertifikaten |
Herunterladen | |
VSH_Super_Knel_instructie_NL Installations- & Wartungsdokument |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Rohraußendurchmesser Anschluss 1 | 28mm |
| Rohraußendurchmesser Anschluss 1 (imperial) | 1,1" |
| Anschluss 1 | Klemmring |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Rohraußendurchmesser Anschluss 2 | 28mm |
| Rohraußendurchmesser Anschluss 2 (imperial) | 1,1" |
| Anschluss 2 | Zapfen/Rohrende |
| Hauptfarbe Fitting | Messing |
| Druckstufe Flansch | PN 10 |
| Material Dichtung | Messing |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Länge | 56mm |
| Länge Anschluss 1 | 23,5mm |
| Länge Anschluss 1 (imperial) | 0,93" |
| Arbeitslänge Anschluss 1 | 0mm |
| Arbeitslänge Anschluss 1 (imperial) | 0" |
| Länge Anschluss 2 | 42mm |
| Länge Anschluss 2 (imperial) | 1,65" |
| Arbeitslänge Anschluss 2 | 19mm |
| Arbeitslänge Anschluss 2 (imperial) | 0,75" |
| Schlüsselweite | 36mm |
| Schlüsselweite (imperial) | 1,42" |
| Schlüsselweite Überwurfmutter | 39mm |
| Schlüsselweite Überwurfmutter (imperial) | 1,54" |
| Mediumtemperatur (Dauerbetrieb) | -35°C - 200°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -31°F - 392°F |
| Max. Arbeitsdruck bei 20 °C | 10bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
