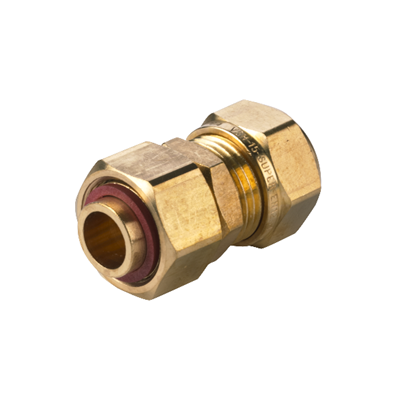

VSH Super Hahnverbindung Gerade mit Fiberring (Klemm x Innengewinde)

Gruppe: S1241

VSH Super S1241 ist eine gerade Hahnverbindung mit einem Fiber-Dichtring und mit einem Klemmende und einem Innengewinde. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.

  • kann für folgende Rohre verwendet werden Kupfer-, Edelstahl- & C-Stahlrohr)
  • für Wasser und Gas
  • einfache Installation mit Standardwerkzeugen
  • schnellverbindungstechnik für die Wiedermontage
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

VA (ETA)

VA (ETA)

Artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

slw0

h

Artikelnummer

0874500

size

15xG1/2"

d1

15,0

DN1

DN12

l1

22

z1

0

slw1

24

d2

21,3

DN2

1/2" (DN15)

l2

24

z2

20

slw2

24

slw0

21

h

5,5

Artikelnummer

0874522

size

22xG3/4"

d1

22,0

DN1

DN20

l1

23

z1

0

slw1

32

d2

26,9

DN2

3/4" (DN20)

l2

26

z2

21

slw2

30

slw0

27

h

6,5

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Gerade

Verbindung

Komprimierung, G - Zylindrisches Innengewinde (BSPP)

Abdichtung

Messing

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

Super

Produkttyp

S1241

SCIP

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

2-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Klemmring

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch (BSPP)

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 10

Eigenschaften

Material Dichtung

Wert

Messing

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Arbeitslänge Anschluss 1

Wert

0mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

0"

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

0°C - 90°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

32°F - 194°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

10bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

145,04psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
