R2702
Die VSH XPress Übergangsmuffe R2702 ist ein gerader Verbinder aus Edelstahl mit einer Pressmuffe und einem Innengewinde. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6198931 | 12xRp3/8" | 0,05 kg | 32x28x28 mm | Beutel (10 stk) | 08711985332131 |
| 6198940 | 12xRp1/2" | 0,04 kg | 34x28x28 mm | Beutel (10 stk) | 08711985332148 |
| 6190415 | 15xRp1/2" | 0,04 kg | 37x28x28 mm | Beutel (10 stk) | 08711985153569 |
| 6190426 | 15xRp3/4" | 0,06 kg | 39x35x35 mm | Beutel (10 stk) | 08711985153583 |
| 6190437 | 18xRp1/2" | 0,06 kg | 37x31x31 mm | Beutel (10 stk) | 08711985153606 |
| 6190448 | 18xRp3/4" | 0,06 kg | 38x35x35 mm | Beutel (10 stk) | 08711985153620 |
| 6190461 | 22xRp1/2" | 0,09 kg | 37x37x37 mm | Beutel (10 stk) | 08711985153668 |
| 6190470 | 22xRp3/4" | 0,08 kg | 40x37x37 mm | Beutel (10 stk) | 08711985153682 |
| 6190459 | 22xRp1" | 0,1 kg | 44x44x44 mm | Beutel (10 stk) | 08711985153644 |
| 6193308 | 28xRp1/2" | 0,13 kg | 38x44x44 mm | Beutel (10 stk) | 08711985261769 |
| 6190503 | 28xRp3/4" | 0,12 kg | 40x44x44 mm | Beutel (10 stk) | 08711985153729 |
| 6190481 | 28xRp1" | 0,11 kg | 45x44x44 mm | Beutel (10 stk) | 08711985153705 |
| 6190492 | 28xRp1 1/4" | 0,15 kg | 47x53x53 mm | Beutel (10 stk) | 08711985153743 |
| 6190514 | 35xRp1" | 0,16 kg | 46x53x53 mm | Beutel (10 stk) | 08711985153767 |
| 6190536 | 35xRp1 1/4" | 0,15 kg | 50x53x53 mm | Beutel (10 stk) | 08711985153804 |
| 6190525 | 35xRp1 1/2" | 0,21 kg | 50x62x62 mm | Beutel (10 stk) | 08711985153781 |
| 6190558 | 42xRp1 1/4" | 0,27 kg | 52x62x62 mm | Beutel (4 stk) | 08711985153842 |
| 6190547 | 42xRp1 1/2" | 0,22 kg | 54x62x62 mm | Beutel (4 stk) | 08711985153828 |
| 6190569 | 54xRp1 1/2 | 0,41 kg | 58x77x77 mm | Beutel (4 stk) | 08711985153880 |
| 6190571 | 54xRp2" | 0,49 kg | 63x77x77 mm | Beutel (4 stk) | 08711985153866 |

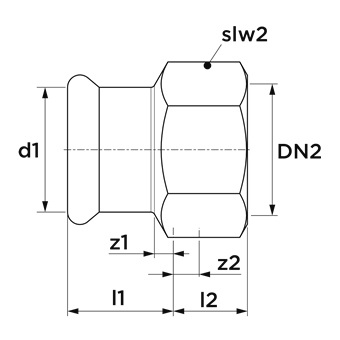

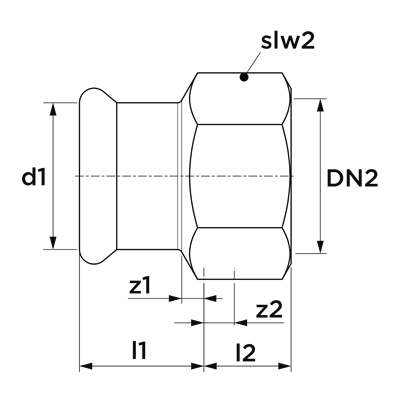

| Artikelnummer | Abmessung | d1 | l1 | z1 | D1 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 6198931 | 12xRp3/8" | 12 (DN10) | 19 | 3 | 20 | 3/8" (DN10) | 13 | 4 | 24 |
| 6198940 | 12xRp1/2" | 12 (DN10) | 19 | 2 | 20 | 1/2" (DN15) | 15 | 4 | 24 |
| 6190415 | 15xRp1/2" | 15 (DN12) | 22 | 2 | 23 | 1/2" (DN15) | 15 | 5 | 24 |
| 6190426 | 15xRp3/4" | 15 (DN12) | 23 | 3 | 23 | 3/4" (DN20) | 17 | 6 | 30 |
| 6190437 | 18xRp1/2" | 18 (DN15) | 22 | 2 | 26 | 1/2" (DN15) | 15 | 5 | 27 |
| 6190448 | 18xRp3/4" | 18 (DN15) | 22 | 2 | 26 | 3/4" (DN20) | 17 | 6 | 30 |
| 6190461 | 22xRp1/2" | 22 (DN20) | 21 | 0 | 32 | 1/2" (DN15) | 15 | 5 | 32 |
| 6190470 | 22xRp3/4" | 22 (DN20) | 23 | 2 | 32 | 3/4" (DN20) | 17 | 6 | 32 |
| 6190459 | 22xRp1" | 22 (DN20) | 24 | 3 | 32 | 1" (DN25) | 20 | 7 | 38 |
| 6193308 | 28xRp1/2" | 28 (DN25) | 26 | 3 | 37 | 1/2" (DN15) | 12 | 1 | 38 |
| 6190503 | 28xRp3/4" | 28 (DN25) | 23 | 0 | 37 | 3/4" (DN20) | 17 | 6 | 38 |
| 6190481 | 28xRp1" | 28 (DN25) | 25 | 2 | 37 | 1" (DN25) | 20 | 7 | 38 |
| 6190492 | 28xRp1 1/4" | 28 (DN25) | 25 | 2 | 37 | 1 1/4" (DN32) | 22 | 7 | 46 |
| 6190514 | 35xRp1" | 35 (DN32) | 27 | 1 | 44 | 1" (DN25) | 20 | 7 | 46 |
| 6190536 | 35xRp1 1/4" | 35 (DN32) | 28 | 2 | 44 | 1 1/4" (DN32) | 22 | 7 | 46 |
| 6190525 | 35xRp1 1/2" | 35 (DN32) | 28 | 2 | 44 | 1 1/2" (DN40) | 22 | 8 | 54 |
| 6190558 | 42xRp1 1/4" | 42 (DN40) | 30 | 0 | 54 | 1 1/4" (DN32) | 22 | 0 | 54 |
| 6190547 | 42xRp1 1/2" | 42 (DN40) | 32 | 2 | 54 | 1 1/2" (DN40) | 22 | 8 | 54 |
| 6190569 | 54xRp1 1/2 | 54 (DN50) | 36 | 1 | 65 | 1 1/2" (DN40) | 22 | 8 | 67 |
| 6190571 | 54xRp2" | 54 (DN50) | 37 | 2 | 65 | 2" (DN50) | 26 | 8 | 67 |
| Farbe | silber |
|---|---|
| Materialien | Edelstahl (Edelstahl 316L (1.4404)) |
| Verarbeitung | Keine |
| Hersteller | 8711985000009 |
| Formen | Gerade |
| Verbindung | Press (M), Rp - Innengewinde zylindrisch |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 73072980 |
| Herkunfstland | Niederlande |
| Marke | VSH |
| Serie | XPress Edelstahl |
| Produkttyp | R2702 |
| UNSPS | 40172507 |
 Image for internet |
png | Herunterladen |
VSH XPress RVS CSTBat Zertifikaten |
Herunterladen | |
 Diagram |
png | Herunterladen |
VSH XPress RVS LPCB Zertifikaten |
Herunterladen | |
VSH XPress RVS SINTEF Zertifikaten |
Herunterladen | |
VSH XPress RVS SBSC Zertifikaten |
Herunterladen | |
VSH XPress RVS SVGW Water DE Zertifikaten |
Herunterladen | |
VSH XPress RVS TA-luft EN Zertifikaten |
Herunterladen | |
VSH XPress RVS WRAS Zertifikaten |
Herunterladen | |
VSH XPress RVS SPF Zertifikaten |
Herunterladen | |
VSH XPress RVS ETA Zertifikaten |
Herunterladen | |
VSH XPress RVS UL/ULC Zertifikaten |
Herunterladen | |
VSH XPress RVS RINA Zertifikaten |
Herunterladen | |
VSH XPress RVS RISE Water Zertifikaten |
Herunterladen | |
VSH XPress RVS Lloyds Register Zertifikaten |
Herunterladen | |
VSH XPress Stainless DVGW Water Zertifikaten |
Herunterladen | |
VSH XPress RVS KIWA Water K85681 03 Zertifikaten |
Herunterladen | |
VSH XPress RVS OVGW Water 2019 Zertifikaten |
Herunterladen | |
VSH XPress RVS VdS Zertifikaten |
Herunterladen | |
VSH XPress RVS ATG Zertifikaten |
Herunterladen | |
VSH XPress Stainless ACS Zertifikaten |
Herunterladen | |
VSH XPress Factory Mutual Zertifikaten |
Herunterladen | |
VSH XPress installation instructions |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoffgüte Anschluss 1 | Edelstahl 316 L (1.4404) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Werkstoffgüte Anschluss 2 | Edelstahl 316 L (1.4404) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Wanddicke Anschluss 1 | 1,5mm |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | M |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Druckstufe Flansch | PN 16 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Hauptfarbe Fitting | grau |
| Zugfest | Ja |
| Mediumtemperatur (Dauerbetrieb) | -35°C - 135°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -31°F - 275°F |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Mit Dichtungsmaterial | Nein |
| Mit Stoßnocken | Ja |
| Verschlossen | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Ja |
| KIWA-Prüfsiegel | Ja |
| Gastec QA Prüfung | Nein |
