Produkte

VSH XPress Sprinkler ML Schiebemuffe (2 x Press)

if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Sprinkler

Sprinkler

Segmente

Brandschutz

Brandschutz

Zertifikate

VdS

VdS

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

123459902

Abmessung

40

L x B x H

179x49x49 mm

Gewicht

0,23 kg

Verpackung

Beutel (1 stk)

GTIN

05414764450806

Artikelnummer

123459903

Abmessung

50

L x B x H

211x59x59 mm

Gewicht

0,37 kg

Verpackung

Beutel (1 stk)

GTIN

05414764450844

Artikelnummer

123459904

Abmessung

63

L x B x H

236x72x72 mm

Gewicht

0,61 kg

Verpackung

Beutel (1 stk)

GTIN

05414764450882

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

es2

Artikelnummer

123459902

size

40

d1

40,0

DN1

DN32

l1

45

z1

3

d2

40,0

DN2

DN32

l2

134

es2

44

Artikelnummer

123459903

size

50

d1

50,0

DN1

DN40

l1

58

z1

3

d2

50,0

DN2

DN40

l2

153

es2

59

Artikelnummer

123459904

size

63

d1

63,0

DN1

DN50

l1

71

z1

3

d2

63,0

DN2

DN50

l2

166

es2

72

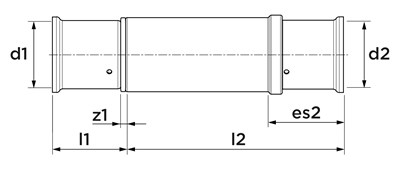

technical drawing for product

Eigenschaften

Farbe

schwarz

Materialien

Kunststoff (PVDF)

Verarbeitung

Keine

Formen

Gerade

Verbindung

Press (BE)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

39174000

Marke

VSH

Serie

XPress Sprinkler ML

Produkttyp

ML7103

Technisch

Max. Betriebsdruck (bar)

value depends on the item view items

Min. Betriebstemperatur Medium

10 °C

Max. Betriebstemperatur Medium

49 °C

Spitzentemperatur Medium

95 °C

image for Diagram

Diagramm | png

Diagram

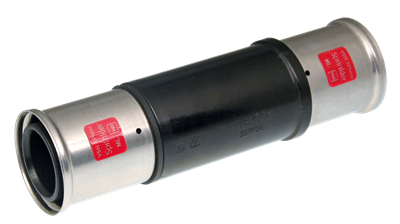

image for ML7103

Bild | png

ML7103

Zertifikat | pdf

VdS

Zertifikat | pdf

VdS

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Polyvinylidenfluorid (PVDF)

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Polyvinylidenfluorid (PVDF) (ungültig)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Kunststoff (ungültig)

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Polyvinylidenfluorid (PVDF) (ungültig)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

BE

Eigenschaften

Anschluss 2

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 2

Wert

BE

Eigenschaften

Hauptfarbe Fitting

Wert

schwarz

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Nein

Eigenschaften

Arbeitslänge Anschluss 1

Wert

3mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

0,12"

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

10°C - 49°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

50°F - 120,2°F

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Ja

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
