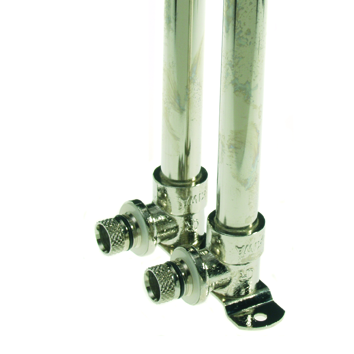

VSH Multicon S Doppelter Heizkörperanschluss (2 x Schiebende x Einschiebende)

VSH Multicon S Doppelter Heizkörperanschluss (2 x Schiebende x Einschiebende)

K3269

VSH Multicon S K3269 ist ein doppelter Heizkörperanschluss mit zwei Anschlüssen für das Schiebehülsen-System und zwei Einschiebenden. Mit VSH Multicon S bietet Aalberts integrated piping systems ein komplettes Kunststoff-Rohrleitungssystem für die Installation von Zentralheizungs-, Gas-, Trinkwasser-, Kühl- und ölfreien Druckluftinstallationen. VSH Multicon S bietet ein komplettes Sortiment an Fittings, Kunststoffrohren, Ventilen und Werkzeugen.

  • Geringe Strömungswiderstände und Geräusche
  • Schnelle und sichere Installation
  • Klare Sichtprüfung (Leake Before Pressed)
  • Schlanke Klemmringverschraubungen aus entzinkungsbeständigem Messing
  • Vorhanden mit allen relevanten Zulassungen

Anwendungen

Heizung Kühlung Druckluft

Einsatzbereich

Gebäudeinstallation

Zertifikate

KIWA KOMO
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
0727641 16xØ15 l=300 Ni (37,5mm) 0,11 kg 300x100x50 mm Karton (1 stk) 08711985117745
0728741 16xØ15 l=300 Ni (50 mm) 0,11 kg 300x100x50 mm Beutel (1 stk) 08711985117769
Artikelnummer Abmessung d1 l1 z1 DN1 d2 DN2 d3 DN3 d4 DN4
0727641 16xØ15 l=300 Ni (37,5mm) 16 (DN12) 34 21 DN12 15 (DN12) DN12 16 (DN12) DN12 15 (DN12) DN12
0728741 16xØ15 l=300 Ni (50 mm) 16 (DN12) 34 21 DN12 15 (DN12) DN12 16 (DN12) DN12 15 (DN12) DN12
Abmessungen siehe Bild oben
Farbe silber
Materialien Messing
Verarbeitung Vernickelt
Hersteller 8711985000009
Formen Fussboden platte
Verbindung Schiebe, Rohrende, Schiebehülse
Abdichtung EPDM
Produktgruppe Fittings
ETIM klasse EC003099 Wandscheibe
Intrastat-Nummer 74122000
Herkunfstland Niederlande
Marke VSH
Serie Multicon S
Produkttyp K3269
Eigenschaften Wert
ETIM klasse EC003099 Wandscheibe
Werkstoff des Gehäuses Messing
Oberflächenschutz vernickelt
Systemgebunden Ja
Nenndurchmesser Anschluss 1 DN 12
Rohraußendurchmesser Anschluss 1 16mm
Rohraußendurchmesser Anschluss 1 (imperial) 0,63"
Nenndurchmesser Anschluss 2 DN 12
Rohraußendurchmesser Anschluss 2 15mm
Rohraußendurchmesser Anschluss 2 (imperial) 0,59"
Anschluss Schieber
Länge Anschluss 1 33,5mm
Länge Anschluss 1 (imperial) 1,32"
Arbeitslänge Anschluss 1 21mm
Arbeitslänge Anschluss 1 (imperial) 0,83"
Länge ab Wandplatte 50mm
Min. Mediumtemperatur (Dauerbetrieb) -20°C
Min. Mediumtemperatur (Dauerbetrieb) (imperial) -4°F
Mediumtemperatur (Dauerbetrieb) °C - 70°C
Mediumtemperatur (Dauerbetrieb) (imperial) °F - 158°F
Max. Mediumtemperatur (Dauerbetrieb) 70°C
Max. Mediumtemperatur (Dauerbetrieb) (imperial) 158°F
Max. Arbeitsdruck bei 20 °C 10bar
Max. Arbeitsdruck bei 20 °C (imperial) 145,04psi
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Nein
KIWA-Prüfsiegel Ja
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Ja

Accessoires

Artikelnummer Beschreibung
0725001 Multicon S Schiebehülse MV-Rohr 16
0727694 Multicon S Schiebehülse PEx 16
0725362 Multicon S Schiebehülse MV-Rohr 16 Ni
