group: K3220
VSH Multicon S K3220 ist ein Übergangsstück mit einem Anschluss für das Schiebehülsen-System und einem Außengewinde. Mit VSH Multicon S bietet Aalberts integrated piping systems ein komplettes Kunststoff-Rohrleitungssystem für die Installation von Zentralheizungs-, Gas-, Trinkwasser-, Kühl- und ölfreien Druckluftinstallationen. VSH Multicon S bietet ein komplettes Sortiment an Fittings, Kunststoffrohren, Ventilen und Werkzeugen.
Trinkwasser
Heizung
Kühlung
Druckluft
Gebäudeinstallation
KIWA
KOMO
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 0727529 | 14xR1/2" | 0,04 kg | 40x24x24 mm | Beutel (10 stk) | 08711985278927 |
| 0726211 | 16xR1/2" | 0,04 kg | 39x26x26 mm | Beutel (10 stk) | 08711985051735 |
| 0726231 | 16xR3/4" | 0,06 kg | 42x26x26 mm | Beutel (10 stk) | 08711985051742 |
| 0726220 | 20xR1/2" | 0,06 kg | 43x28x28 mm | Beutel (10 stk) | 08711985051759 |
| 0726242 | 20xR3/4" | 0,07 kg | 46x28x28 mm | Beutel (10 stk) | 08711985051766 |
| 0726275 | 26xR1" | 0,13 kg | 57x35x35 mm | Beutel (10 stk) | 08711985051803 |
| 0726264 | 26xR3/4" | 0,1 kg | 52x35x35 mm | Beutel (10 stk) | 08711985051797 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|
| 0727529 | 14xR1/2" | 14,0 | DN10 | 22 | 9 | 1/2" (DN15) | 14 | 18 |
| 0726211 | 16xR1/2" | 16,0 | DN12 | 22 | 9 | 1/2" (DN15) | 14 | 18 |
| 0726231 | 16xR3/4" | 16,0 | DN12 | 22 | 9 | 3/4" (DN20) | 18 | 21 |
| 0726220 | 20xR1/2" | 20,0 | DN15 | 26 | 10 | 1/2" (DN15) | 14 | 18 |
| 0726242 | 20xR3/4" | 20,0 | DN15 | 26 | 10 | 3/4" (DN20) | 18 | 21 |
| 0726275 | 26xR1" | 26,0 | DN20 | 32 | 11 | 1" (DN25) | 22 | 25 |
| 0726264 | 26xR3/4" | 26,0 | DN20 | 32 | 11 | 3/4" (DN20) | 18 | 21 |
| Farbe | messing |
|---|---|
| Materialien | Messing |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade, Reduktion |
| Verbindung | Schiebe, R - konisches Aussengewinde (BSPT) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | Multicon S |
| Produkttyp | K3220 |

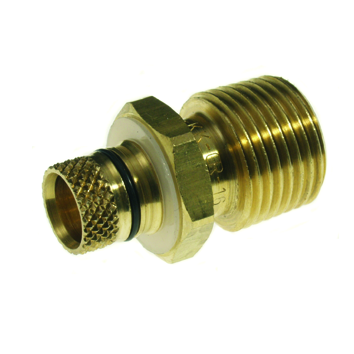

 K3220 Bild |
png | Herunterladen |

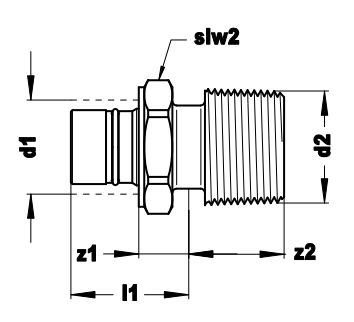

 Diagram Diagramm |
jpg | Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Messing |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Schiebehülse |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hauptfarbe Fitting | Messing |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Stoßnocken | Nein |
| Zugfest | Ja |
| Max. Arbeitsdruck bei 20 °C | 10bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
| Verschlossen | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Ja |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Ja |
| Gastec QA - AR 214 (H2) | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
0725001 | Multicon S Schiebehülse MV-Rohr 16 |
|
0727694 | Multicon S Schiebehülse PEx 16 |
|
0725362 | Multicon S Schiebehülse MV-Rohr 16 Ni |
|
0725010 | Multicon S Schiebehülse MV-Rohr 20 |
|
0725142 | Multicon S Schiebehülse MV-Rohr 26 |
|
0727309 | Multicon S Schiebehülse MV-Rohr 14 |
|
0727683 | Multicon S Schiebehülse MV-Rohr 14 Ni |
