VSH Multicon S Gas Übergangsstück (Schieb x Außengewinde)

VSH Multicon S Gas Übergangsstück (Schieb x Außengewinde)

G3220

VSH Multicon S Gas G3220 ist ein Übergangsstück mit einem Anschluss für das Schiebehülsen-System und einem Außengewinde, einsetzbar für Gas. Mit VSH Multicon S bietet Aalberts integrated piping systems ein komplettes Kunststoff-Rohrleitungssystem für die Installation von Zentralheizungs-, Gas-, Trinkwasser-, Kühl- und ölfreien Druckluftinstallationen. VSH Multicon S bietet ein komplettes Sortiment an Fittings, Kunststoffrohren, Ventilen und Werkzeugen.

  • Geringe Strömungswiderstände und Geräusche
  • Schnelle und sichere Installation
  • Klare Sichtprüfung (Leake Before Pressed)
  • Schlanke Klemmringverschraubungen aus entzinkungsbeständigem Messing
  • Vorhanden mit allen relevanten Zulassungen

Anwendungen

Erdgas

Einsatzbereich

Gebäudeinstallation

Zertifikate

GASTEC
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
0796400 16xR1/2" 0,04 kg 39x26x26 mm Beutel (10 stk) 08711985082180
0796422 20xR3/4" 0,07 kg 46x28x28 mm Beutel (10 stk) 08711985195118
0796433 26xR3/4" 0,1 kg 52x35x35 mm Beutel (10 stk) 08711985082234
Artikelnummer Abmessung d1 l1 z1 DN1 d2 l2 z2 DN2
0796400 16xR1/2" 16 (DN12) 22 9 DN12 (1/2" (DN15)) 14 18 1/2" (DN15)
0796422 20xR3/4" 20 (DN15) 26 10 DN15 (3/4" (DN20)) 18 21 3/4" (DN20)
0796433 26xR3/4" 26 (DN20) 32 11 DN20 (3/4" (DN20)) 18 21 3/4" (DN20)

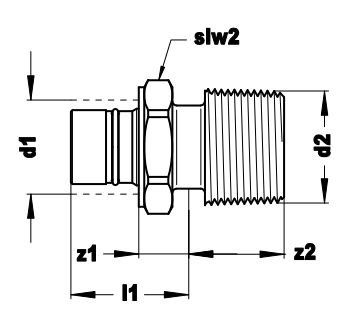

Abmessungen siehe Bild oben
Farbe messing
Materialien Messing
Verarbeitung Keine
Hersteller 8711985000009
Formen Gerade, Reduktion
Verbindung Schiebe, konisches Aussengewinde
Abdichtung NBR (Nitril)
Produktgruppe Fittings
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer 74122000
Herkunfstland Niederlande
Marke VSH
Serie Multicon S Gas
Produkttyp G3220
Eigenschaften Wert
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1 Messing
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 Messing
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Form gerade
Exzentrisch Nein
Systemgebunden Ja
Anschluss 1 Schiebehülse
Anschluss 2 Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Material Dichtung Nitrilkautschuk NBR
Hauptfarbe Fitting Messing
Zugfest Ja
Max. Arbeitsdruck bei 20 °C 0,5bar
Max. Arbeitsdruck bei 20 °C (imperial) 7,25psi
Mit Stoßnocken Nein
Verschlossen Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
VdS-geprüft Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Nein
KIWA-Prüfsiegel Nein
Gastec QA Prüfung Ja
KOMO-Prüfsiegel Nein

Accessoires

Artikelnummer Beschreibung
0725001 Multicon S Schiebehülse MV-Rohr 16
0727694 Multicon S Schiebehülse PEx 16
0725362 Multicon S Schiebehülse MV-Rohr 16 Ni
0725010 Multicon S Schiebehülse MV-Rohr 20
0725142 Multicon S Schiebehülse MV-Rohr 26
