group: C1437
VSH XPress C1437 ist ein Kreuzungspaar einzeln aus C-Stahl mit vier Pressmuffen. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
Heizung
Kühlung
Druckluft
Solarenergie
Vacuum
Gebäudeinstallation
Schiffbau
ATG
Bureau Veritas
DNV-GL
Lloyds Register
QB (CSTBat)
RINA
RISE
SPF
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6206959 | 12xØ12 | 0,17 kg | 170x120x31 mm | Karton (10 stk) | 08711985204537 |
| 6206961 | 15xØ12 | 0,22 kg | 172x120x34 mm | Karton (10 stk) | 08711985204544 |
| 6206849 | 15xØ15 | 0,24 kg | 172x120x36 mm | Karton (10 stk) | 08711985204971 |
| 6206851 | 18xØ12 | 0,24 kg | 173x120x37 mm | Karton (10 stk) | 08711985204551 |
| 6206860 | 18xØ15 | 0,26 kg | 173x120x40 mm | Karton (10 stk) | 08711985204568 |
| 6206871 | 22xØ12 | 0,32 kg | 176x120x42 mm | Karton (10 stk) | 08711985204988 |
| 6206882 | 22xØ15 | 0,3 kg | 176x120x44 mm | Karton (10 stk) | 08711985204995 |
| 6206893 | 28xØ12 | 0,35 kg | 179x120x48 mm | Karton (8 stk) | 08711985204575 |
| 6206904 | 28xØ15 | 0,36 kg | 179x120x50 mm | Karton (8 stk) | 08711985204582 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | d4 | DN4 | d5 | DN5 | l5 | z5 | d6 | DN6 | l6 | z6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6206959 | 12xØ12 | 12,0 | DN10 | 50 | 33 | 12,0 | DN10 | 50 | 33 | 12,0 | DN10 | 12,0 | DN10 | 12,0 | DN10 | 50 | 33 | 12,0 | DN10 | 50 | 33 |
| 6206961 | 15xØ12 | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 60 | 40 | 12,0 | DN10 | 12,0 | DN10 | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 60 | 40 |
| 6206849 | 15xØ15 | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 15,0 | DN12 | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 60 | 40 |
| 6206851 | 18xØ12 | 18,0 | DN15 | 60 | 40 | 18,0 | DN15 | 60 | 40 | 12,0 | DN10 | 12,0 | DN10 | 18,0 | DN15 | 60 | 40 | 18,0 | DN15 | 60 | 40 |
| 6206860 | 18xØ15 | 18,0 | DN15 | 60 | 40 | 18,0 | DN15 | 60 | 40 | 15,0 | DN12 | 15,0 | DN12 | 18,0 | DN15 | 60 | 40 | 18,0 | DN15 | 60 | 40 |
| 6206871 | 22xØ12 | 22,0 | DN20 | 60 | 39 | 22,0 | DN20 | 60 | 39 | 12,0 | DN10 | 12,0 | DN10 | 22,0 | DN20 | 60 | 39 | 22,0 | DN20 | 60 | 39 |
| 6206882 | 22xØ15 | 22,0 | DN20 | 60 | 39 | 22,0 | DN20 | 60 | 39 | 15,0 | DN12 | 15,0 | DN12 | 22,0 | DN20 | 60 | 39 | 22,0 | DN20 | 60 | 39 |
| 6206893 | 28xØ12 | 28,0 | DN25 | 60 | 37 | 28,0 | DN25 | 60 | 37 | 12,0 | DN10 | 12,0 | DN10 | 28,0 | DN25 | 60 | 37 | 28,0 | DN25 | 60 | 37 |
| 6206904 | 28xØ15 | 28,0 | DN25 | 60 | 37 | 28,0 | DN25 | 60 | 37 | 15,0 | DN12 | 15,0 | DN12 | 28,0 | DN25 | 60 | 37 | 28,0 | DN25 | 60 | 37 |
| Farbe | silber |
|---|---|
| Materialien | Stahl (St 34.2 (1.0034)) |
| Verarbeitung | Elektrolytisch verzinkt |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Kreuz, Reduktion |
| Verbindung | Press (M), Rohrende |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM-Klasse | EC011717 Kreuzungsfitting |
| Intrastat-Nummer | 73079980 |
| Marke | VSH |
| Serie | XPress C-Stahl |
| Produkttyp | C1437 |
ATG3056_XPress_Carbon_F Zertifikaten |
Herunterladen | |

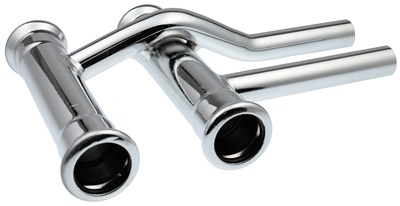

 C1437 Bild |
png | Herunterladen |
EPD VSH XPress Carbon Environmental Product Declaration |
Herunterladen | |
VSH XPress Carbon Lloyds Register Zertifikaten |
Herunterladen | |
VSH XPress Carbon SPF Zertifikaten |
Herunterladen | |
VSH XPress QB Zertifikaten |
Herunterladen | |
VSH_XPress_Galvanized_RINA Zertifikaten |
Herunterladen | |
VSH_XPress_carbon_RISE Zertifikaten |
Herunterladen | |
ATG3056_XPress_Carbon Zertifikaten |
Herunterladen | |

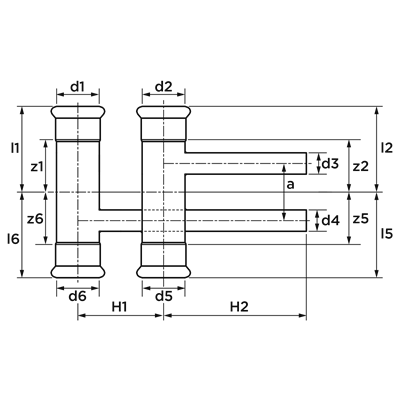

 Diagram Diagramm |
png | Herunterladen |
VSH XPress Carbon&Stainless Bureau Veritas Zertifikaten |
Herunterladen | |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM-Klasse | EC011717 Kreuzungsfitting |
| Werkstoff | Stahl |
| Werkstoffgüte | St 34.2 (1.0034) |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Geeignet für Einrohrsystem | Nein |
| Geeignet für Zweirohrsystem | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Wanddicke Anschluss 1 | 1,5mm |
| Anschluss 2 | Pressmuffe |
| Wanddicke Anschluss 2 | 1,5mm |
| Mit Isolierbox | Nein |
| Konturcode | M |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
6222216 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 15 |
 |
6119401 | VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 15 |
 |
6212646 | VSH XPress C+S Einstecktiefe Markierungsgerät 12-108 |
 |
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
 |
6340708 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 15x1,2 Kleinbundel |
|
6204682 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 15x1,2 |
 |
6209931 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=6m) handbundel |
|
6206277 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=6m) |
|
6222205 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 12 |
|
6206266 | VSH SudoXPress C-Stahl verzinktes Rohr 12x1,2 (l=3m) |
|
6209929 | VSH SudoXPress C-Stahl verzinktes Rohr 12x1,2 (l=6m) handbundel |
|
6205144 | VSH SudoXPress C-Stahl verzinktes Rohr 12x1,2 (l=6m) |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
6222205 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 12 | 4 |
|
6222216 | VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 15 | 4 |
