C1005
VSH Lötfitting Messing C1005 ist ein Übergangsstück mit einem Einschiebende und einem Innengewinde. VSH Lötfitting Messing bietet ein Lötfitting-Sortiment für jede Weichlötanwendung. Hohe Qualität und große Maßgenauigkeit sind die obersten Prioritäten des VSH Lötfitting Messing-Sortiments.
Anwendungen
Einsatzbereich
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 0402457 | Ø22xG1/2" | 0,01 kg | 18x22x22 mm | Beutel (5 stk) | 08711985000498 |

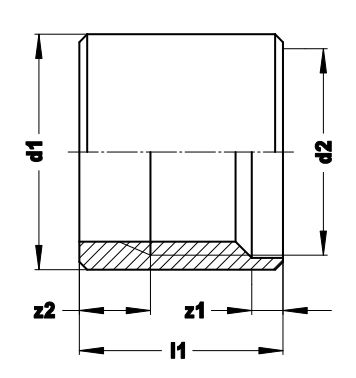

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | z2 |
|---|---|---|---|---|---|---|---|---|
| 0402457 | Ø22xG1/2" | 22,0 | DN20 | 18 | 2 | 21,3 | 1/2" (DN15) | 5 |
| Farbe | messing |
|---|---|
| Materialien | Messing (CW617N) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade, Reduktion |
| Verbindung | Rohrende, G - Zylindrisches Innengewinde (BSPP) |
| Abdichtung | Metalldichtung |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | Lötfitting |
| Produkttyp | C1005 |
| UNSPS | 40172501 |
| SCIP | 9096d92f-2905-489e-9245-022c48ad808b |
 C1005 Bild |
png | Herunterladen |
VSH End Feed MSDS Link zum Blatt |
Herunterladen | |

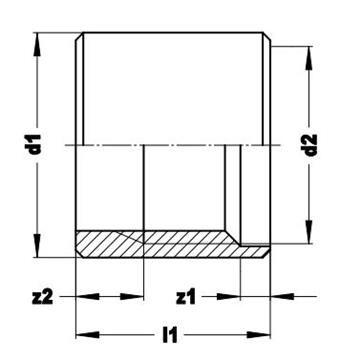

 Diagram Diagramm |
jpg | Herunterladen |
VSH End Feed Brass installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Ja |
| Exzentrisch | Nein |
| Systemgebunden | Nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Rohraußendurchmesser Anschluss 1 | 22mm |
| Rohraußendurchmesser Anschluss 1 (imperial) | 0,87" |
| Anschluss 1 | Zapfen/Rohrende |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Rohraußendurchmesser Anschluss 2 | 21,3mm |
| Rohraußendurchmesser Anschluss 2 (imperial) | 0,84" |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Hauptfarbe Fitting | Messing |
| Druckstufe Flansch | PN 25 |
| Material Dichtung | metalldichtend |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Länge | 18mm |
| Länge Anschluss 1 | 17,5mm |
| Länge Anschluss 1 (imperial) | 0,69" |
| Arbeitslänge Anschluss 1 | 2mm |
| Arbeitslänge Anschluss 1 (imperial) | 0,08" |
| Arbeitslänge Anschluss 2 | 5mm |
| Arbeitslänge Anschluss 2 (imperial) | 0,2" |
| Max. Arbeitsdruck bei 20 °C | 25bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 362,59psi |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
