VSH XPress Kupfer T-Stück reduziert verchromt (3 x Press)

Gruppe: 7127C

Bei VSH XPress 7127C handelt es sich um ein reduziertes T-Stück aus Kupfer verchromt mit drei Pressanschlussen. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.

  • mit Rohranschlag
  • mit allen relevanten Zulassungen versehen
  • unverpresst undicht
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting


if the download did not start automatically, click here

PDF generation failed, please try again later


Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Vakuum

Vakuum

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

Kitemark

Kitemark

RISE

RISE

WRAS

WRAS

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

Artikelnummer

4809750

size

15x12x12 Cr

d1

15,0

DN1

DN12

l1

32

z1

12

d2

12,0

DN2

DN10

l2

32

z2

15

d3

12,0

DN3

DN10

l3

32

z3

15

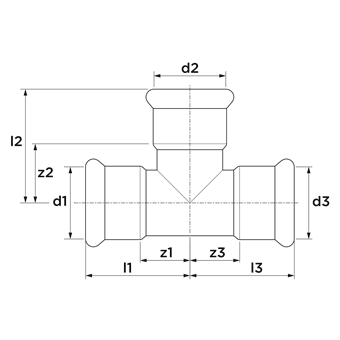

technical drawing for product

Eigenschaften

Farbe

kupfer

Materialien

Kupfer (CW024A (UNS C12200))

Verarbeitung

Verchromt

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

T-Stück, Reduktion (90º)

Verbindung

Press (M)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003025 Fitting mit 3 Anschlüssen

Intrastat-Nummer

74121000

Marke

VSH

Serie

XPress Kupfer

Produkttyp

7127C

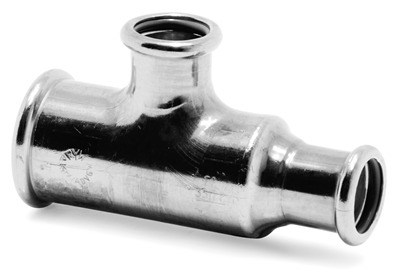

image for 7127C

7127C


image for Diagram

Diagram

Diagramm

VSH XPress Copper RISE 12-108 mm SE

Zertifikat

XPress Copper BSI

Zertifikat

VSH XPress Copper RISE 12-108 mm EN

Zertifikat

VSH XPress installation instructions

Installations- & Wartungsdokument

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Kupfer

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Cu-DHP (CW024A)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

verchromt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Kupfer

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

verchromt

Eigenschaften

Werkstoff des Anschlusses 3

Wert

Kupfer

Eigenschaften

Werkstoffgüte Anschluss 3

Wert

Cu-DHP (CW024A)

Eigenschaften

Oberflächenschutz Anschluss 3

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 3

Wert

unbehandelt

Eigenschaften

Ausführung

Wert

T-Stück

Eigenschaften

Winkel

Wert

90°

Eigenschaften

Reduzierend

Wert

Ja

Eigenschaften

Mehrteilig

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 12

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

15mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

0,59"

Eigenschaften

Wanddicke Anschluss 1

Wert

1,3mm

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 10

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

12mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

0,47"

Eigenschaften

Wanddicke Anschluss 2

Wert

1,3mm

Eigenschaften

Anschluss 2

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 2

Wert

M

Eigenschaften

Nenndurchmesser Anschluss 3

Wert

DN 10

Eigenschaften

Rohraußendurchmesser Anschluss 3

Wert

12mm

Eigenschaften

Rohraußendurchmesser Anschluss 3 (imperial)

Wert

0,47"

Eigenschaften

Wanddicke Anschluss 3

Wert

1,3mm

Eigenschaften

Anschluss 3

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 3

Wert

M

Eigenschaften

Druckstufe Flansch

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Hauptfarbe Fitting

Wert

Kupfer

Eigenschaften

Länge Anschluss 1

Wert

32mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

1,26"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

12mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

0,47"

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge Anschluss 2

Wert

32mm

Eigenschaften

Länge Anschluss 2 (imperial)

Wert

1,26"

Eigenschaften

Arbeitslänge Anschluss 2

Wert

15mm

Eigenschaften

Arbeitslänge Anschluss 2 (imperial)

Wert

0,59"

Eigenschaften

Länge Anschluss 3

Wert

32mm

Eigenschaften

Länge Anschluss 3 (imperial)

Wert

1,26"

Eigenschaften

Arbeitslänge Anschluss 3

Wert

15mm

Eigenschaften

Arbeitslänge Anschluss 3 (imperial)

Wert

0,59"

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 230°F

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
