VSH SudoPress Kupfer Chrom T-Stück (3 x Press)

Gruppe: SPC5130V

VSH SudoPress SPC5130V ist ein verchromtes T-Stück mit drei Pressverbindungen, das für Rohre aus Kupfer verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

RISE

RISE

WRAS

WRAS

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

Artikelnummer

6676120

size

12

d1

12,0

DN1

DN10

l1

36

z1

18

d2

12,0

DN2

DN10

l2

36

z2

18

d3

12,0

DN3

DN10

l3

36

z3

18

Artikelnummer

6676131

size

15

d1

15,0

DN1

DN12

l1

38

z1

16

d2

15,0

DN2

DN12

l2

38

z2

16

d3

15,0

DN3

DN12

l3

38

z3

16

technical drawing for product

Eigenschaften

Farbe

chrom

Materialien

Kupfer (CW024A (UNS C12200))

Verarbeitung

Verchromt

Formen

T-Stück (90º)

Verbindung

Press (V)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003025 Fitting mit 3 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

SudoPress Kupfer Chrom

Produkttyp

SPC5130V

UNSPS

40174607

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

110 °C

Spitzentemperatur Medium

135 °C

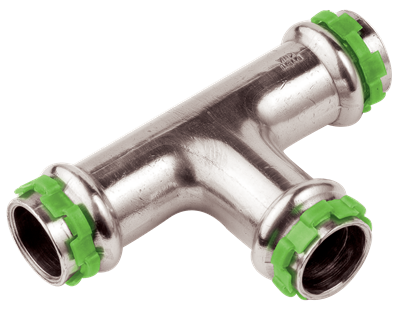

image for SPC5130V

Bild | png

SPC5130V

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress installation instructions

Zertifikat | pdf

SudoPress Copper WRAS

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE ENG

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE SE

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Kupfer

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Cu-DHP (CW024A)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

verchromt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Kupfer

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

verchromt

Eigenschaften

Werkstoff des Anschlusses 3

Wert

Kupfer

Eigenschaften

Werkstoffgüte Anschluss 3

Wert

Cu-DHP (CW024A)

Eigenschaften

Oberflächenschutz Anschluss 3

Wert

verchromt

Eigenschaften

Ausführung

Wert

T-Stück

Eigenschaften

Winkel

Wert

90°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Mehrteilig

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Wanddicke Anschluss 1

Wert

1,35mm

Eigenschaften

Wanddicke Anschluss 1 (imperial)

Wert

0,05"

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

V

Eigenschaften

Wanddicke Anschluss 2

Wert

1,35mm

Eigenschaften

Wanddicke Anschluss 2 (imperial)

Wert

0,05"

Eigenschaften

Anschluss 2

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 2

Wert

V

Eigenschaften

Wanddicke Anschluss 3

Wert

1,35mm

Eigenschaften

Wanddicke Anschluss 3 (imperial)

Wert

0,05"

Eigenschaften

Anschluss 3

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 3

Wert

V

Eigenschaften

Druckstufe Flansch

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Hauptfarbe Fitting

Wert

Chrom

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 230°F

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
