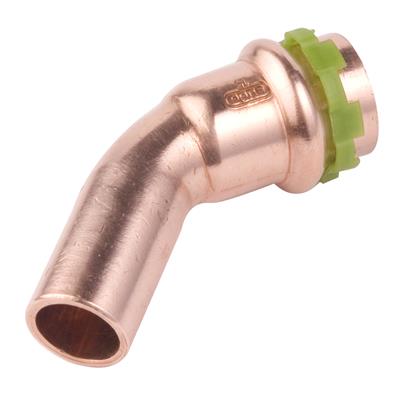

VSH SudoPress Kupfer Bogen 45° (Press x Rohrende)

Gruppe: SP5040V

VSH SudoPress SP5040V ist ein Bogen 45 Grad mit einer Pressverbindung und einem Rohrende, der für Rohre aus Kupfer verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Solarenergie

Solarenergie

Vakuum

Vakuum

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

ACS

ACS

DVGW Wasser

DVGW Wasser

KIWA

KIWA

QB (CSTBat)

QB (CSTBat)

RISE

RISE

TSU

TSU

WRAS

WRAS

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

Radius

Winkel

Artikelnummer

6670171

size

12xØ12

d1

12,0

DN1

DN10

l1

26

z1

8

d2

12,0

DN2

DN10

l2

28

Radius

15

Winkel

45

Artikelnummer

6670173

size

14xØ14

d1

14,0

DN1

DN12

l1

30

z1

8

d2

14,0

DN2

DN12

l2

32

Radius

18

Winkel

45

Artikelnummer

6670180

size

15xØ15

d1

15,0

DN1

DN12

l1

30

z1

8

d2

15,0

DN2

DN12

l2

32

Radius

18

Winkel

45

Artikelnummer

6670182

size

16xØ16

d1

16,0

DN1

DN12

l1

31

z1

9

d2

16,0

DN2

DN12

l2

33

Radius

18

Winkel

45

Artikelnummer

6670191

size

18xØ18

d1

18,0

DN1

DN15

l1

31

z1

9

d2

18,0

DN2

DN15

l2

33

Radius

22

Winkel

45

Artikelnummer

6670202

size

22xØ22

d1

22,0

DN1

DN20

l1

34

z1

11

d2

22,0

DN2

DN20

l2

36

Radius

27

Winkel

45

Artikelnummer

6670213

size

28xØ28

d1

28,0

DN1

DN25

l1

38

z1

14

d2

28,0

DN2

DN25

l2

40

Radius

34

Winkel

45

Artikelnummer

6670224

size

35xØ35

d1

35,0

DN1

DN32

l1

38

z1

13

d2

35,0

DN2

DN32

l2

39

Radius

42

Winkel

45

Artikelnummer

6670235

size

42xØ42

d1

42,0

DN1

DN40

l1

52

z1

16

d2

42,0

DN2

DN40

l2

54

Radius

51

Winkel

45

Artikelnummer

6670246

size

54xØ54

d1

54,0

DN1

DN50

l1

60

z1

19

d2

54,0

DN2

DN50

l2

64

Radius

65

Winkel

45

technical drawing for product

Eigenschaften

Farbe

kupfer

Materialien

Kupfer (CW024A (UNS C12200))

Verarbeitung

Keine

Formen

Bogen (45º)

Verbindung

Press (V), Rohrende

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

SudoPress Kupfer

Produkttyp

SP5040V

UNSPS

40172807

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

110 °C

Spitzentemperatur Medium

135 °C

image for SP5040V

Bild | jpg

SP5040V

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress installation instructions 12-54

Zertifikat | pdf

EPD VSH SudoPress Copper

Zertifikat | pdf

SudoPress Copper DVGW Water

Zertifikat | pdf

SudoPress Copper WRAS

Zertifikat | pdf

SudoPress Koper KIWA

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE ENG

Zertifikat | pdf

VSH SudoPress Copper Avis Technique

Zertifikat | pdf

VSH SudoPress Copper-ACS

Zertifikat | pdf

VSH SudoPress TSU

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE SE

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Kupfer

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Cu-DHP (CW024A)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Kupfer

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

45°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

V

Eigenschaften

Anschluss 2

Wert

Lötende

Eigenschaften

Hauptfarbe Fitting

Wert

Kupfer

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 230°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Artikelnummer

carbon footprint (A1-A3) Produktionszyklus

carbon footprint (A-C) CO2-Fußabdruck

carbon footprint (A-D) Lebenszyklus

Datenquelle

Artikelnummer

6670171

carbon footprint (A1-A3) Produktionszyklus

0,14kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,14kgCO2e

carbon footprint (A-D) Lebenszyklus

0,1kgCO2e

Datenquelle

EPD

Artikelnummer

6670173

carbon footprint (A1-A3) Produktionszyklus

0,19kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,19kgCO2e

carbon footprint (A-D) Lebenszyklus

0,13kgCO2e

Datenquelle

EPD

Artikelnummer

6670180

carbon footprint (A1-A3) Produktionszyklus

0,2kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,2kgCO2e

carbon footprint (A-D) Lebenszyklus

0,14kgCO2e

Datenquelle

EPD

Artikelnummer

6670182

carbon footprint (A1-A3) Produktionszyklus

0,22kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,22kgCO2e

carbon footprint (A-D) Lebenszyklus

0,16kgCO2e

Datenquelle

EPD

Artikelnummer

6670191

carbon footprint (A1-A3) Produktionszyklus

0,25kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,25kgCO2e

carbon footprint (A-D) Lebenszyklus

0,18kgCO2e

Datenquelle

EPD

Artikelnummer

6670202

carbon footprint (A1-A3) Produktionszyklus

0,36kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,36kgCO2e

carbon footprint (A-D) Lebenszyklus

0,26kgCO2e

Datenquelle

EPD

Artikelnummer

6670213

carbon footprint (A1-A3) Produktionszyklus

0,48kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,48kgCO2e

carbon footprint (A-D) Lebenszyklus

0,34kgCO2e

Datenquelle

EPD

Artikelnummer

6670224

carbon footprint (A1-A3) Produktionszyklus

0,64kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,64kgCO2e

carbon footprint (A-D) Lebenszyklus

0,46kgCO2e

Datenquelle

EPD

Artikelnummer

6670235

carbon footprint (A1-A3) Produktionszyklus

1,32kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,32kgCO2e

carbon footprint (A-D) Lebenszyklus

0,94kgCO2e

Datenquelle

EPD

Artikelnummer

6670246

carbon footprint (A1-A3) Produktionszyklus

1,91kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,91kgCO2e

carbon footprint (A-D) Lebenszyklus

1,37kgCO2e

Datenquelle

EPD
