Gruppe: R2725
Bei VSH XPress R2725 handelt es sich um einen Passbogen 90° aus Edelstahl mit zwei Rohrenden. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
Trinkwasser
Heizung
Kühlung
Dampf
Druckluft
Solarenergie
Sprinkler
Trockene Hauptfeuerlöschleitung
Vakuum
Brandschutz
Zweckbau
Industrie
Schiffbau
ATG
Bureau Veritas
CNBOP
DVGW Wasser
FG
FM
KIWA
Lloyds Register
LPCB
ÖVGW Wasser
PZH
QB (CSTBat)
RINA
RISE
SBSC
SETSCO
SINTEF
SPF
SVGW Wasser
TA-Luft
ÜA
UK water regulation 4
VA (ETA)
VdS
WRAS
Artikelnummer
Abmessung
L x B x H
Gewicht
Verpackung
GTIN
Artikelnummer
Abmessung
Ø15
L x B x H
128x78x15 mm
Gewicht
0,09 kg
Verpackung
Beutel (10 stk)
GTIN
08711985154627
Artikelnummer
Abmessung
Ø18
L x B x H
129x79x18 mm
Gewicht
0,09 kg
Verpackung
Beutel (10 stk)
GTIN
08711985154641
Artikelnummer
Abmessung
Ø22
L x B x H
131x83x22 mm
Gewicht
0,14 kg
Verpackung
Beutel (10 stk)
GTIN
08711985154665
Artikelnummer
Abmessung
Ø28
L x B x H
134x96x28 mm
Gewicht
0,18 kg
Verpackung
Beutel (5 stk)
GTIN
08711985154689
Artikelnummer
Abmessung
Ø35
L x B x H
218x138x35 mm
Gewicht
0,38 kg
Verpackung
Beutel (4 stk)
GTIN
08711985154702
Artikelnummer
Abmessung
Ø42
L x B x H
271x171x42 mm
Gewicht
0,57 kg
Verpackung
Beutel (2 stk)
GTIN
08711985221176
Artikelnummer
Abmessung
Ø54
L x B x H
327x227x54 mm
Gewicht
1,03 kg
Verpackung
Beutel (2 stk)
GTIN
08711985221183

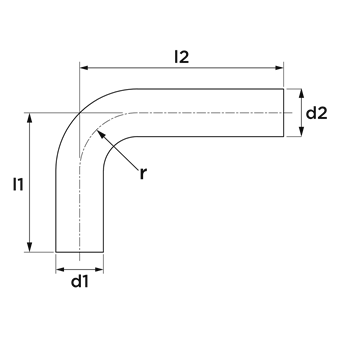

Artikelnummer
size
d1
DN1
l1
z1
es1
d2
DN2
l2
es2
Radius
Winkel
Artikelnummer
6190272size
Ø15
d1
15,0
DN1
DN12
l1
70
z1
50
es1
20
d2
15,0
DN2
DN12
l2
120
es2
20
Radius
18
Winkel
90
Artikelnummer
6190283size
Ø18
d1
18,0
DN1
DN15
l1
70
z1
50
es1
20
d2
18,0
DN2
DN15
l2
120
es2
20
Radius
22
Winkel
90
Artikelnummer
6190294size
Ø22
d1
22,0
DN1
DN20
l1
72
z1
51
es1
21
d2
22,0
DN2
DN20
l2
120
es2
21
Radius
27
Winkel
90
Artikelnummer
6190305size
Ø28
d1
28,0
DN1
DN25
l1
82
z1
59
es1
23
d2
28,0
DN2
DN25
l2
120
es2
23
Radius
34
Winkel
90
Artikelnummer
6190316size
Ø35
d1
35,0
DN1
DN32
l1
120
z1
94
es1
26
d2
35,0
DN2
DN32
l2
200
es2
26
Radius
42
Winkel
90
Artikelnummer
6190327size
Ø42
d1
42,0
DN1
DN40
l1
150
z1
120
es1
30
d2
42,0
DN2
DN40
l2
250
es2
30
Radius
51
Winkel
90
Artikelnummer
6190338size
Ø54
d1
54,0
DN1
DN50
l1
200
z1
165
es1
35
d2
54,0
DN2
DN50
l2
300
es2
35
Radius
65
Winkel
90
Farbe
silber
Materialien
Edelstahl (Edelstahl 316L (1.4404))
Verarbeitung
Keine
Formen
Bogen (90º)
Verbindung
Rohrende
Produktgruppe
Fittings
ETIM-Klasse
EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer
73072980
Marke
VSH
Serie
XPress Edelstahl
Produkttyp
R2725
UNSPS
40172107
Max. Betriebsdruck (bar)
16 bar
Min. Betriebstemperatur Medium
-35 °C
Max. Betriebstemperatur Medium
135 °C
Spitzentemperatur Medium
150 °C
Eigenschaften
Wert
Eigenschaften
ETIM-Klasse
Eigenschaften
Werkstoff des Anschlusses 1
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 1
Wert
Edelstahl 316 L (1.4404)
Eigenschaften
Oberflächenschutz Anschluss 1
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 1
Wert
unbehandelt
Eigenschaften
Werkstoff des Anschlusses 2
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 2
Wert
Edelstahl 316 L (1.4404)
Eigenschaften
Oberflächenschutz Anschluss 2
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 2
Wert
unbehandelt
Eigenschaften
Form
Wert
Bogen
Eigenschaften
Ausführung
Wert
1-teilig
Eigenschaften
Winkel des Bogens
Wert
90°
Eigenschaften
Reduzierend
Wert
Nein
Eigenschaften
Exzentrisch
Wert
Nein
Eigenschaften
Systemgebunden
Wert
Ja
Eigenschaften
Anschluss 1
Wert
Lötende
Eigenschaften
Anschluss 2
Wert
Lötende
Eigenschaften
Hauptfarbe Fitting
Wert
grau
Eigenschaften
Druckstufe Flansch (PN)
Wert
PN 16
Eigenschaften
Mit Stoßnocken
Wert
Nein
Eigenschaften
Zugfest
Wert
Ja
Eigenschaften
Mediumtemperatur (Dauerbetrieb)
Wert
-35°C - 135°C
Eigenschaften
Mediumtemperatur (Dauerbetrieb) (imperial)
Wert
-31°F - 275°F
Eigenschaften
Max. Arbeitsdruck bei 20 °C
Wert
16bar
Eigenschaften
Max. Arbeitsdruck bei 20 °C (imperial)
Wert
232,06psi
Eigenschaften
Mit thermischer Isolierung
Wert
Nein
Eigenschaften
Mit Dichtungsmaterial
Wert
Nein
Eigenschaften
Verschlossen
Wert
Nein
Eigenschaften
Mit Verbindungsanzeige
Wert
Nein
Eigenschaften
Mit Entleerungsventil
Wert
Nein
Eigenschaften
Mit Entlüfter
Wert
Nein
Eigenschaften
ULC-Qualitätskennzeichen
Wert
Nein
Eigenschaften
UL-Prüfung
Wert
Nein
Eigenschaften
DIN-CERTCO-Zertifikat
Wert
Nein
Eigenschaften
Mit TÜV-Zulassung
Wert
Nein
Eigenschaften
DVGW-Siegel für Gas
Wert
Nein
Eigenschaften
DVGW-Siegel für Wasser
Wert
Ja
Eigenschaften
Zertifiziert nach NF 545
Wert
Nein
Eigenschaften
KIWA-Prüfsiegel
Wert
Ja
Eigenschaften
Gastec QA Prüfung
Wert
Nein
Eigenschaften
KOMO-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA - AR 214 (H2)
Wert
Nein
Eigenschaften
Typenzulassung nach BBR/EKS
Wert
Nein
Artikelnummer
carbon footprint (A1-A3) Produktionszyklus
carbon footprint (A-C) CO2-Fußabdruck
carbon footprint (A-D) Lebenszyklus
Datenquelle
Artikelnummer
6190272carbon footprint (A1-A3) Produktionszyklus
0,42kgCO2e
carbon footprint (A-C) CO2-Fußabdruck
0,44kgCO2e
carbon footprint (A-D) Lebenszyklus
0,33kgCO2e
Datenquelle
EPD
Artikelnummer
6190283carbon footprint (A1-A3) Produktionszyklus
0,4kgCO2e
carbon footprint (A-C) CO2-Fußabdruck
0,41kgCO2e
carbon footprint (A-D) Lebenszyklus
0,32kgCO2e
Datenquelle
EPD
Artikelnummer
6190294carbon footprint (A1-A3) Produktionszyklus
0,6kgCO2e
carbon footprint (A-C) CO2-Fußabdruck
0,63kgCO2e
carbon footprint (A-D) Lebenszyklus
0,48kgCO2e
Datenquelle
EPD
Artikelnummer
6190305carbon footprint (A1-A3) Produktionszyklus
0,81kgCO2e
carbon footprint (A-C) CO2-Fußabdruck
0,85kgCO2e
carbon footprint (A-D) Lebenszyklus
0,65kgCO2e
Datenquelle
EPD
Artikelnummer
6190316carbon footprint (A1-A3) Produktionszyklus
1,68kgCO2e
carbon footprint (A-C) CO2-Fußabdruck
1,75kgCO2e
carbon footprint (A-D) Lebenszyklus
1,33kgCO2e
Datenquelle
EPD
Artikelnummer
6190327carbon footprint (A1-A3) Produktionszyklus
2,55kgCO2e
carbon footprint (A-C) CO2-Fußabdruck
2,65kgCO2e
carbon footprint (A-D) Lebenszyklus
2,03kgCO2e
Datenquelle
EPD
Artikelnummer
6190338carbon footprint (A1-A3) Produktionszyklus
4,59kgCO2e
carbon footprint (A-C) CO2-Fußabdruck
4,78kgCO2e
carbon footprint (A-D) Lebenszyklus
3,65kgCO2e
Datenquelle
EPD
